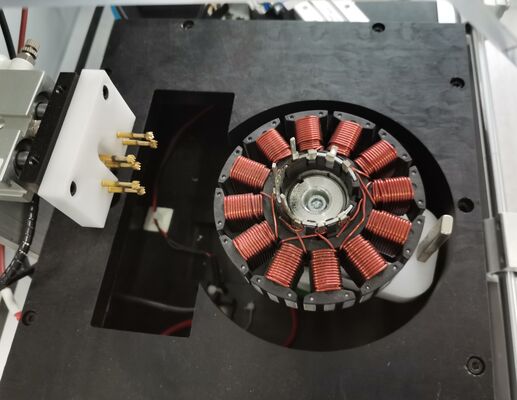

Μηχανή δοκιμής μηχανοκίνητου στατήρα χωρίς βούρτσα

Μηχανή Ελέγχου Στάτορα Κινητήρα Brushless DC Ανάλυση Ποιότητας WIND-DTS

1. Πλεονέκτημα

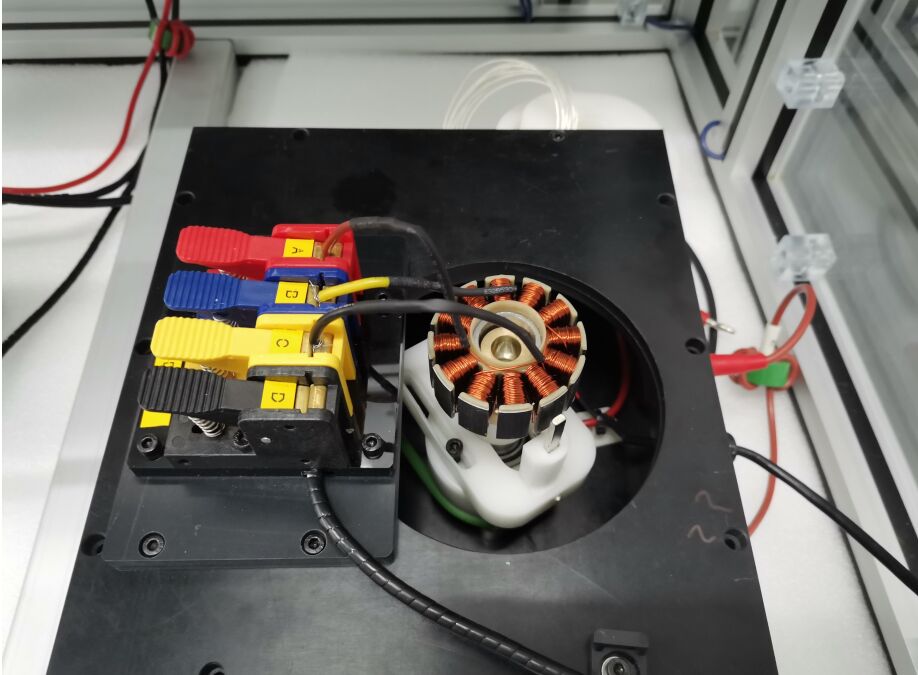

1) Γρήγορο εξάρτημα σύσφιξης μπορεί να προσαρμοστεί για 3 ακροδέκτες καλωδίων

2) PneΤο πνευματικό εξάρτημα χρησιμοποιείται ευρέως για τον έλεγχο 3 ακροδεκτών καλωδίων ή 6 ακροδεκτών

2. Αντικείμενο ελέγχου: όλα τα αντικείμενα ελέγχου μπορούν να διεξαχθούν μόνα τους ή μαζί.

1) Έλεγχος αντίστασης DC

Εύρος ελέγχου: 0,01Ω - 1000Ω

Βρόχος ελέγχου: 6 βρόχοι (επεκτάσιμος)

Ανοχή: ±0,5 %

Μέθοδος ελέγχου: Τετραπλάσια σημεία, με λειτουργία αυτόματης διόρθωσης θερμοκρασίας περιβάλλοντος

2) Έλεγχος επαγωγής (συμπεριλαμβανομένου του ελέγχου ισορροπίας 3 φάσεων)

Εύρος ελέγχου: 10mH – 500mH

Βρόχος ελέγχου: 6 βρόχοι (επεκτάσιμος)

Ανοχή: ±2,5%

Μέθοδος ελέγχου: Τετραπλάσια σημεία

3) Μόνωση σπείρας προς σπείρα

Παλμική υψηλή τάση: 100V-3000V (100V / βήμα)

Κορυφή παλμού: 0,5msec

Συχνότητα δειγματοληψίας: 1-40 MHZ

Βρόχος ελέγχου: 6 βρόχοι (επεκτάσιμος)

Ανοχή: ±2,5%

Μέθοδος κρίσης: κρίση διαφοράς περιοχής (ευαίσθητη στην επαγωγή και την απώλεια ενέργειας)

Τυπικό κυματομορφόγραμμα είναι Λευκό, το OK κυματομορφόγραμμα είναι Πράσινο, το NG κυματομορφόγραμμα είναι Κόκκινο

4) Αντίσταση μόνωσης

Τάση: DC500V /1000V

Χρόνος ελέγχου: 1-10s (ρυθμιζόμενος)

Εύρος κρίσης: 1-1000 MΩ

Ανοχή: ±2,5%

5) Μόνωση μεταξύ φάσεων

Τάση: DC500V /1000V

Χρόνος ελέγχου: 1-10s (ρυθμιζόμενος)

Εύρος κρίσης: 1-1000 MΩ

Ανοχή: ±2,5%

6) Hipot μεταξύ φάσεων

Τάση: AC100-3000V (100V/βήμα)

Χρόνος ελέγχου: 1-10s (ρυθμιζόμενος)

Εύρος κρίσης: 0,1 mA -- 20 mA

Ανοχή: ±2,5%

7) Hipot (με ανίχνευση τόξου)

Τάση: AC100-3000V (100V/βήμα)

Χρόνος ελέγχου: 1-10s (ρυθμιζόμενος)

Εύρος κρίσης: 0,1 mA -- 20 mA

Ανοχή: ±2,5%

8) Ισορροπία αντίστασης

Μέθοδος ελέγχου: Δειγματοληψία αντίστασης DC

Χρόνος ελέγχου: 0,1s

Μέθοδος κρίσης: υιοθετείται μέθοδος ποσοστού για την κρίση της διαφοράς αντίστασης DC μεταξύ των περιελίξεων.

3. Χρόνος ελέγχου
