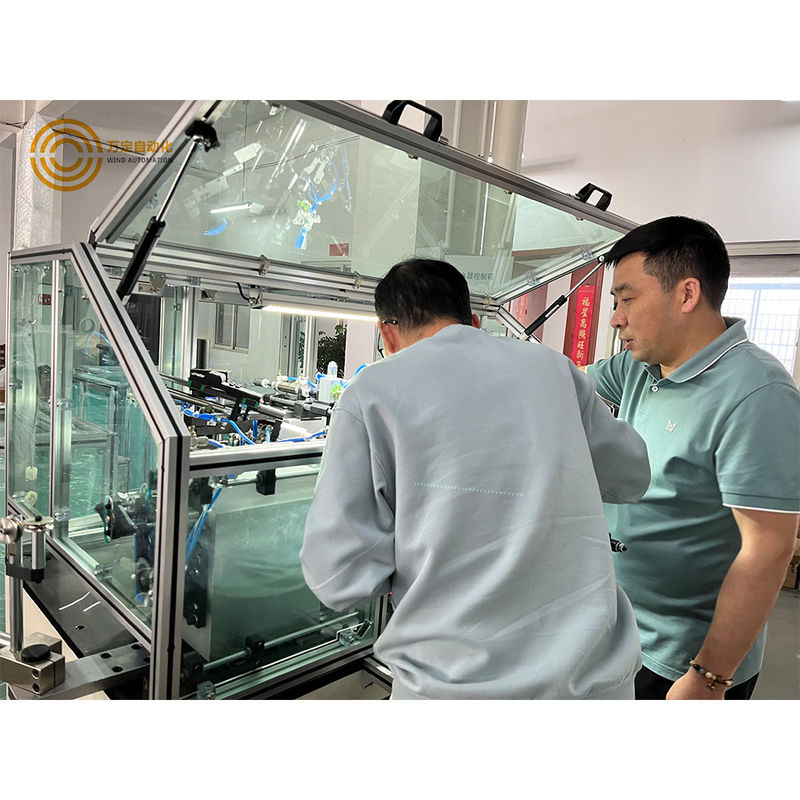

Πώς να παράγετε θωράκιση 4Plole με περιστρεφόμενο

Πλήρως Αυτόματη Μηχανή Τύλιξης Οπλισμού Τυλίγτης Τυλίγτης Τυλίγτης με Ηλεκτρονικό Τενσιόμετρο

WIND-ST-TD2B

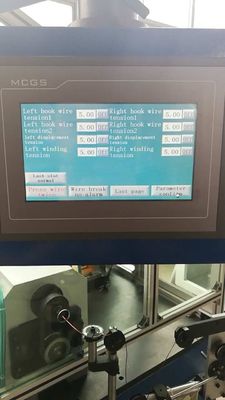

Το τενσιόμετροπου χρησιμοποιείται σε αυτόν τον τυλίγτη οπλισμού ελέγχεται ηλεκτρονικά.

Τα περισσότερα τενσιόμετρα που χρησιμοποιούνται σε τυλίγτες, το ένα είναι τενσιόμετρο μαγνητικής σκόνης, το οποίο έχει μικρό εύρος εφαρμογής.

Το ένα είναι τενσιόμετρο υστέρησης, το οποίο έχει ευρύ εύρος εφαρμογής.

Η Wind Autotion χρησιμοποιεί τενσιόμετρα υστέρησης.

Η φωτογραφία δείχνει ότι η μέγιστη ροπή είναι 5 KG και η μέγιστη τάση είναι 24V.

Εφαρμογή:

Τύλιξη οπλισμού συλλέκτη τύπου εγκοπής

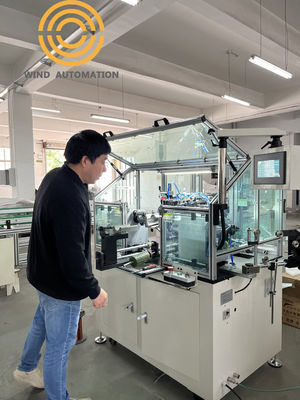

Η πλήρως αυτόματη μηχανή τύλιξης ρότορα WIND-ST-TD2B είναι μια μηχανή τύλιξης διπλού αερόφυλλου ειδικά

σχεδιασμένη για την παραγωγή ρότορα συλλέκτη τύπου εγκοπής, η οποία είναι κατάλληλη για τύλιξη υψηλής ταχύτητας μεσαίου

και χοντρού διαμέτρου ρότορα. Η μηχανή υιοθετεί αυτόματο μηχανισμό κοπής και βοηθητική μέθοδο εισαγωγής σύρματος

που βελτιώνει σημαντικά την ταχύτητα τύλιξης του ρότορα με αυλακώσεις. Αυτή η μηχανή χρησιμοποιείται ευρέως για

τύλιξη ρότορα κινητήρων DC και σειριακών. Η κατάλληλη διάμετρος τύλιξης 0,25mm ~ 1,2mm. Ευρεία χρήση σε λεπτό

σύρμα σε αυλακώσεις ρότορα και ρότορα συλλέκτη τύπου εγκοπής μεγάλης διαμέτρου, η οποία είναι κατάλληλη για την αυτόματη

τύλιξη αυλακώσεων με περιττές και άρτιες εγκοπές.

Ανταγωνιστικά Πλεονεκτήματα:

1. Για οπλισμό με λεπτό χάλκινο σύρμα,

  Η μηχανή είχε καλή ανατροφοδότηση τύλιξης σύρματος χαλκού AWG30 (0,25mm) διαμέτρου οπλισμού

2. Για οπλισμό με χοντρό σύρμα, η μηχανή WIND-ST-TD2B μπορεί να χειριστεί οπλισμό AWG16 (1,35mm)

3. Δεν χρειάζεται να εργάζεστε με ειδική μηχανή εγκοπής συλλέκτη

4. 98% ποσοστό επιτυχίας και άνω εξασφαλισμένο όταν η ποιότητα του συλλέκτη εγκοπής είναι καλή

5. Μέχρι στιγμής είναι η καλύτερη μηχανή στην Κίνα για τύλιξη οπλισμού τύπου εγκοπής

Παράμετρος:

Τροφοδοσία: 220V, 50HZ

Κινητήρας: Τύλιξης Mitsubshi 1000W σερβοκινητήρας

Διάταξης Mitsubshi 400W σερβοκινητήρας

Διαδοχής Mitsubshi 400W σερβοκινητήρας

Διάμετρος σύρματος: 0,45mm ~ 1,25mm

Μονάδα OD: 70 ~ 250mm

Άξονας: 0 ~ 1500rpm

Αριθμός σπειρών: 0-999

Πίεση αέρα: 0,5-0,7Mpa

Πνευματικό: Airtac

Οδηγίες Χρήσης:

Τοποθετήστε χειροκίνητα τον οπλισμό και πατήστε το κουμπί 'Έναρξη', η μηχανή θα κάνει σύσφιξη, γάντζωμα, τύλιξη, διαδοχή

αυτόματα και επαναληπτικά μέχρι να τυλιχτεί πλήρως ένας οπλισμός.

Η μηχανή τύλιξης WIND-ST-TD2B είναι για τύλιξη οπλισμού με συλλέκτη τύπου ανυψωτήρα.

Έχει διπλό αερόφυλλο για να κάνει την τύλιξη και με αυτόματη κοπή σύρματος, δομή σύσφιξης, βοηθητική εισαγωγή σύρματος

τρόπος αναβάθμισης της ταχύτητας τύλιξης.

Ερώτηση και Απάντηση:

Ερώτηση:

Είναι μηχανές τύλιξης τύπου αερόφυλλου; Θα ήθελα να καταλάβω πώς ο σχεδιασμός της μηχανής τύλιξής σας μπορεί

να ξεπεράσει το πρόβλημα της παραδοσιακής μηχανής τύλιξης που έχει σχεδιαστεί για κινητήρα 2 πόλων.

Το πηνίο τύλιξης σε μια διαμόρφωση 4 πόλων έχει μικρότερη γωνία από μια διαμόρφωση 2 πόλων κατά μήκος της διαμόρφωσης

εγκοπής. Επομένως, η μηχανή τύλιξης 4 πόλων χρησιμοποιεί κεφαλή καθοδήγησης σύρματος με μικρότερη γωνία για να καθοδηγήσει το μαγνητικό σύρμα

να γλιστρήσει σε μια εγκοπή 4 πόλων. Έτσι, το σύρμα θα ακουμπήσει στο πλάι της εγκοπής αντί να ακουμπήσει στον

πάτο της εγκοπής. Για μια διαμόρφωση 2 πόλων, η κεφαλή καθοδήγησης είναι φαρδύτερη και το σύρμα μπορεί να καθοδηγηθεί να γλιστρήσει

στον πάτο της εγκοπής.

Αν χρησιμοποιείτε μηχανή τύλιξης τύπου αερόφυλλου σε οπλισμό 4 ή 8 πόλων, έχετε κάποια μέθοδο για να καθοδηγήσετε

το σύρμα πρώτα στον πάτο της εγκοπής, και μετά να ανεβείτε στο άνοιγμα της εγκοπής - τακτοποιημένο και καθαρό.

Απάντηση:

Παρακαλώ κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο
