Μηχανή περιστροφής τύπου Flier Armature Πλήρως αυτόματη μηχανή περιστροφής περιστροφής 4 πόλων
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Μέθοδος οδήγησης: | Σερβοκινητήρας περιστρεφόμενης έλξης 3 | Τύπος κινητήρα: | Ενεργειακό εργαλείο, τρυπάνι, σφυρί, ντε Ράνχουρα, διακόπτης. |
|---|---|---|---|
| Μέθοδος περιστροφής: | Επίδεσμος πεταλούδας, όχι ένεσης Επίδεσμος | Σταθμός: | Ένα σταθμό δύο πτήσεις |
| Χρώμα μηχανής: | Λευκό ή ανά απαίτηση πελάτη | Μετά από τις πωλήσεις: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Αριθμός NCM / Κωδικός ΕΣ:: | Μηχανή περιτύλιξης 8479811000 | Μέγεθος χαλκού: | Μέγιστο AWG16 1,3 mm |
| Επισημαίνω: | Μηχανή περιστροφής τροχιάς στροφής,Δυναμική ισορροπώντας μηχανή |
||
Μηχανή περιέλιξης χάλκινου σύρματος PMDC Rotor Riser Commutator Armature AWG16 έως AWG30
WIND-ST-TD2B
Εφαρμογή:
Περιέλιξη οπλισμού τύπου σχισμής, διπλό πτερύγιο για κινητήρες κλάσματος ίππων
περιελίξεων πεδίου και οπλισμού κινητήρων συνεχούς ρεύματος μόνιμου μαγνήτη
Η πλήρως αυτόματη μηχανή περιέλιξης ρότορα WIND-ST-TD2B είναι μια μηχανή περιέλιξης διπλού πτερυγίου ειδικά
σχεδιασμένη για την παραγωγή ρότορα συλλέκτη τύπου σχισμής, η οποία είναι κατάλληλη για περιέλιξη υψηλής ταχύτητας μεσαίου
και χονδρού διαμέτρου ρότορα. Το μηχάνημα υιοθετεί αυτόματο μηχανισμό στερέωσης και βοηθητική μέθοδο εισαγωγής σύρματος,
η οποία βελτιώνει σημαντικά την ταχύτητα περιέλιξης του αυλακωτού ρότορα. Αυτό το μηχάνημα χρησιμοποιείται ευρέως για
περιέλιξη ρότορα κινητήρα DC και σειράς. Η κατάλληλη διάμετρος περιέλιξης 0,25mm~1,2mm. χρησιμοποιείται ευρέως σε λεπτά
σύρματα σχισμών ρότορα και ρότορα συλλέκτη τύπου σχισμής μεγάλης διαμέτρου, το οποίο είναι κατάλληλο για την αυτόματη
περιέλιξη αυλακώσεων με περιττό και άρτιο αριθμό σχισμών.
Ανταγωνιστικά πλεονεκτήματα:
1. Για οπλισμό με λεπτό χάλκινο σύρμα,
Το μηχάνημα είχε καλή ανατροφοδότηση περιέλιξης AWG30 (0,25mm) χάλκινου σύρματος διαμέτρου οπλισμού
2. Για οπλισμό με χοντρό σύρμα, το μηχάνημα WIND-ST-TD2B μπορεί να χειριστεί οπλισμό AWG16 (1,35mm)
3. Δεν χρειάζεται να εργαστείτε με ειδική μηχανή σχισμής συλλέκτη
4. 98% ποσοστό απόδοσης πάνω εξασφαλισμένο όταν η ποιότητα του σχισμής συλλέκτη είναι καλή
5. Μέχρι τώρα είναι το καλύτερο μηχάνημα στην Κίνα για περιέλιξη οπλισμού τύπου σχισμής
Παράμετρος:
Τροφοδοσία: 220V, 50HZ
Κινητήρας: Περιέλιξη Mitsubshi 1000W σερβοκινητήρας
Διάταξη Mitsubshi 400W σερβοκινητήρας
Δείκτης Mitsubshi 400W σερβοκινητήρας
Διάμετρος σύρματος: 0,45mm~1,25mm
Μονάδα OD: 70~250mm
Άξονας: 0~1500rpm
Στροφές Νο.0-999
Πίεση αέρα: 0,5-0,7Mpa
Πνευματικό: Airtac
Οδηγίες χρήσης:
Τοποθετήστε χειροκίνητα τον οπλισμό και πατήστε το κουμπί 'Έναρξη', το μηχάνημα θα κάνει σύσφιξη, αγκίστρωση, περιέλιξη, ευρετηρίαση
αυτόματα και επανειλημμένα μέχρι να τυλιχτεί πλήρως ένας οπλισμός.

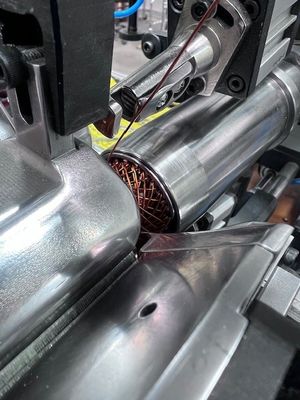

Η μηχανή περιέλιξης WIND-ST-TD2B προορίζεται για περιέλιξη του οπλισμού με συλλέκτη τύπου ανύψωσης.
Έχει διπλό πτερύγιο για να κάνει την περιέλιξη και με αυτόματο κόψιμο σύρματος, δομή σύσφιξης, βοηθώντας το σύρμα
να εισάγει τον τρόπο για να αναβαθμίσει την ταχύτητα περιέλιξης.
| Στοιχείο | Όνομα | Τύπος | Ποσότητα |
| 1 | Ιμάντας περιστροφής άξονα | 165L | 1 τεμ. |
| 2 | Ιμάντας περιστροφής ευρετηρίασης | 182XL | 1 τεμ. |
| 3 | Ιμάντας | 102XL | 2 τεμ. |
| 4 | Ασφάλεια | RT18-32 2A | 2 τεμ. |
| 5 | Ασφάλεια | RT18-32 10A | 2 τεμ. |
| 6 | Κεραμικός τροχός σύρματος | ∮6 | 2 τεμ. |
| 7 | Αισθητήρας | AL-13D-02 | 1 τεμ. |
| 8 | Αισθητήρας | AL-11RL-02 | 1 τεμ. |
| 9 | Ρουλεμάν V | 1 τεμ. | |
| 10 | FDS016 | 1 τεμ. | |
| 11 | Δοχείο για σύρμα | 1 τεμ. | |
| Εργαλείο | |||
| Στοιχείο | Όνομα | Τύπος | Ποσότητα |
| 1 | Εσωτερικό εξαγωνικό κλειδί | 8 τεμ. | 1 σετ |
| 2 | Ανοιχτό κλειδί | 13-16mm | 1 τεμ. |
| 3 | Σχιστό βίδα | 1,5'' | 1 τεμ. |
| 4 | Σταυρωτή βίδα | 4'' | 1 τεμ. |
| 5 | Γαλλικό κλειδί | 8 τεμ. | 1 σετ |
| 6 | Τσιμπίδες | ανοξείδωτο ατσάλι | 1 τεμ. |
| 7 | Διαγώνια πένσα | 1 τεμ. | |
| 1 τεμ. |
Ερώτηση και Απάντηση:
Ερώτηση:
Είναι μηχανή περιέλιξης τύπου πτερυγίου; Θα ήθελα να καταλάβω πώς ο σχεδιασμός της μηχανής περιέλιξης σας μπορεί
να ξεπεράσει το πρόβλημα της παραδοσιακής μηχανής περιέλιξης που έχει σχεδιαστεί για κινητήρα 2 πόλων.
Το πηνίο περιέλιξης σε μια πλαστικοποίηση 4 πόλων έχει μικρότερη γωνία από μια πλαστικοποίηση 2 πόλων κατά μήκος της πλαστικοποίησης
σχισμή. Επομένως, η μηχανή περιέλιξης 4 πόλων χρησιμοποιεί μια μικρότερη γωνία κεφαλής καθοδήγησης σύρματος για να καθοδηγήσει το μαγνητικό σύρμα σε
ολίσθηση σε μια σχισμή πλαστικοποίησης 4 πόλων. Έτσι, το σύρμα θα καθίσει στην πλευρά της σχισμής αντί να καθίσει στο
κάτω μέρος της σχισμής. Για μια πλαστικοποίηση 2 πόλων, η κεφαλή καθοδήγησης είναι φαρδύτερη και το σύρμα μπορεί να καθοδηγηθεί για να γλιστρήσει
στο κάτω μέρος της σχισμής.
Εάν χρησιμοποιείτε μια μηχανή περιέλιξης τύπου πτερυγίου σε έναν οπλισμό 4 ή 8 πόλων, έχετε κάποια μέθοδο για να καθοδηγήσετε
το σύρμα στο κάτω μέρος της σχισμής πρώτα, και μετά να ανέβει στο άνοιγμα της σχισμής - τακτοποιημένο και καθαρό.
Απάντηση:
Η ανησυχία σας είναι ο ρυθμός πλήρωσης σχισμής των 4 πόλων,
Ναι,το σύρμα θα καθίσει στην πλευρά της σχισμής αντί να καθίσει στο κάτω μέρος της σχισμής ήταν το πρόβλημα
πριν και το οποίο είχε λυθεί με εργαλεία,
Τα εργαλεία είναι το κλειδί για την επίλυση του προβλήματος, υπήρχαν δύο πλευρικές πλάκες στα εργαλεία που μπορούν να αναγκάσουν το μαγνήτη
σύρμα στο κάτω μέρος.
Κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο
