Εξοπλισμός δοκιμής στρογγυλότητας ηλεκτρικού κινητήρα για κινητήρα συνεχούς ρεύματος με βούρτσα

Συσκευή Ελέγχου Στρογγυλότητας Συλλέκτη Εγκοπής για Κινητήρες Συνεχούς Ρεύματος με Ψήκτρες WIND-RM-10

(1) Ο σκοπός του ελέγχου στρογγυλότητας του συλλέκτη

Εάν ο συλλέκτης δεν είναι στρογγυλός, αυτό αυξάνει τις πιθανότητες αυξημένης φθοράς των ψυκτρών στον συλλέκτη του κινητήρα συνεχούς ρεύματος με ψήκτρες, καθώς και αύξηση του τόξου και του σπινθηρισμού του συλλέκτη, καταστρέφοντας έτσι την επιφάνεια του συλλέκτη. Η καλή στρογγυλότητα του συλλέκτη είναι πολύ σημαντική για την απόδοση του ρότορα.

κινητήρα συνεχούς ρεύματος με ψήκτρες, καθώς και αύξηση του τόξου και του σπινθηρισμού του συλλέκτη, καταστρέφοντας έτσι την

επιφάνεια του συλλέκτη. Η καλή στρογγυλότητα του συλλέκτη είναι πολύ σημαντική για την απόδοση του ρότορα.

(2) Χαρακτηριστικά

1. Ο αισθητήρας LVDT υψηλής ακρίβειας χρησιμοποιείται για τη μέτρηση της στρογγυλότητας, συνδυάζοντας την αναλογική και

ψηφιακή μέθοδο φιλτραρίσματος για την επίτευξη υψηλής σταθερότητας και γρήγορης πρόσβασης στο σήμα του αισθητήρα, για να διασφαλιστεί

η υψηλή ακρίβεια του σήματος του αισθητήρα.

2. Ο κινητήρας βημάτων χρησιμοποιείται ως πηγή κίνησης της μέτρησης, σε συνδυασμό με υψηλή υποδιαίρεση κινητήρα

και παλμούς υψηλής ταχύτητας, διασφαλίζοντας ότι ο κινητήρας λειτουργεί ομαλά, συνεχώς και με ισοαπέχουσες κατανομές σημείων μέτρησης.

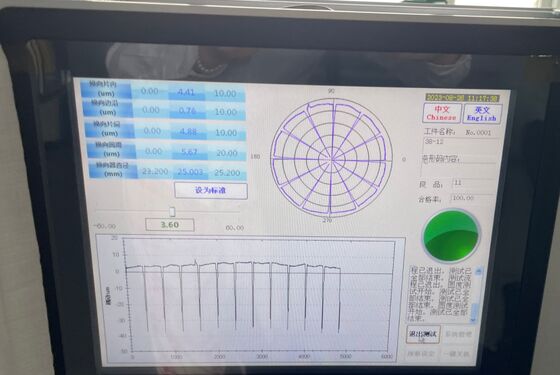

3. Ο αλγόριθμος αναγνώρισης δεδομένων της εγκοπής του συλλέκτη είναι μοναδικός, για να διασφαλιστεί ότι τα αποτελέσματα μέτρησης των

δεδομένων δεν περιλαμβάνουν τα κενά και τα δεδομένα των άκρων των κενών, για να εγγυηθεί την αυθεντικότητα των

αποτελεσμάτων μέτρησης.

4. Όταν μετράται στην μπάρα του συλλέκτη, ολοκληρώνεται επίσης ο έλεγχος της ποιότητας της επιφάνειας στρογγυλότητας προς τον

κεντρικό άξονα ταυτόχρονα, για να βρεθεί πιο ακριβής ποιότητα ρότορα.

(3)

Τεχνικά ΔεδομέναΣτοιχείο ελέγχου

Ανταγωνιστικά Πλεονεκτήματα1. Η ποιότητα επιφανειακής περιστροφής του συλλέκτη είναι ένας από τους σημαντικούς παράγοντες που επηρεάζουν την απόδοση

του ρότορα. Ο έγκαιρος έλεγχος της ποιότητας περιστροφής του συλλέκτη μπορεί να παρέχει ένα αποτελεσματικό μέσο ελέγχου

της ποιότητας της περιστροφής.

2. Ο ελεγκτής στρογγυλότητας ρότορα WIND-RM-10 μπορεί να ανιχνεύσει τη στρογγυλότητα του συλλέκτη του ρότορα γρήγορα και

ακριβώς. Είναι ένας γρήγορος και άμεσος τρόπος για να γνωρίζετε την κατάσταση της παραγωγής του ρότορα, μπορεί να ελέγχει την ποιότητα του προϊόντος έγκαιρα, να ελέγχει τη διαδικασία παραγωγής και να διασφαλίζει την ποιότητα κατασκευής του ρότορα.3. Υψηλή ακρίβεια, χωρίς σκουριά, αντοχή σε οξέα και αλκάλια, χωρίς μαγνήτιση, χωρίς παραμόρφωση, καλή αντοχή στη φθορά.

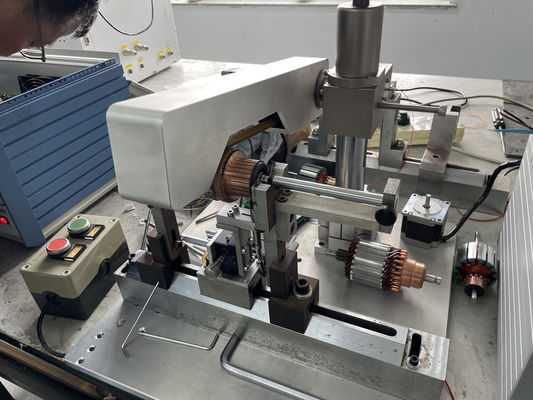

Το μάρμαρο χρησιμοποιείται ως πλατφόρμα τοποθέτησης, η βάση V τοποθετείται στην μαρμάρινη πλατφόρμα και η ακρίβεια τοποθέτησης

της βάσης V ενισχύεται. Τα εξαρτήματα (και τα μέρη κίνησης της ράβδου σύνδεσης) οδηγούν τον ρότορα

(και τα μέρη κίνησης της ράβδου σύνδεσης) με δύο ζεύγη μηχανισμού μοχλικής σύνδεσης που σφίγγουν συγχρόνως τον ρότορα, διασφαλίζοντας ομαλή περιστροφή του ρότορα, διασφαλίζοντας την ακρίβεια του ελέγχου.

Συμπερασματικά, το μοντέλο χρησιμότητας βελτιώνει τον βαθμό αυτοματισμού του ελεγκτή στρογγυλότητας ρότορα στην υπάρχουσα τεχνολογία, βελτιώνει την αποδοτικότητα παραγωγής, εξοικονομεί εργατικό δυναμικό

και βελτιώνει την ακρίβεια ελέγχου του ελεγκτή στρογγυλότητας.
