Εξοπλισμός δοκιμής σιδηροτροχιάς Αντίσταση συνεχούς ρεύματος Ισολάτρωση υπερχείλισης Ισολάτρωση Hi-Pot περιστροφή

Δοκιμαστής Περιέλιξης Αντίσταση DC Επαγωγή Υπέρταση Απομόνωση Hi-Pot Περιστροφή WIND-ATS

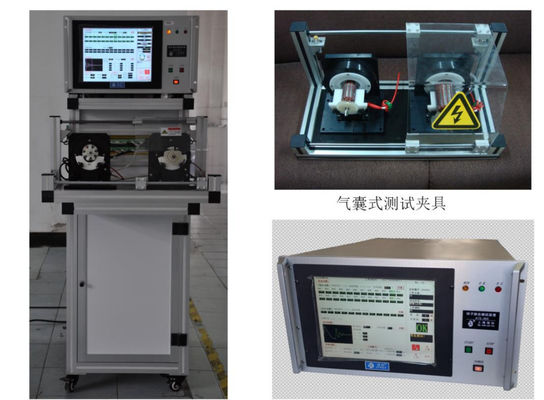

Μηχανή δοκιμής περιέλιξης WIND-ATS-300

(1) Στοιχεία Δοκιμής

Αυτή η μηχανή δοκιμής περιέλιξης ελέγχει την αντίσταση μπάρας-μπάρας, την αντίσταση συγκόλλησης, την αντοχή διηλεκτρικής ισχύος (Hi-pot),

την αντίσταση μόνωσης και τη μόνωση σπείρας-σπείρας, τα στοιχεία δοκιμής μπορούν να εμφανιστούν όλα στην οθόνη,

Ή μπορείτε να επιλέξετε ένα στοιχείο και να το εμφανίσετε ξεχωριστά,

Η λειτουργία φόρτωσης και δοκιμής μπορεί να αλλάξει σύροντας το προστατευτικό κάλυμμα.

Ο πίνακας δοκιμών ξεκινά τη δοκιμή μόλις το προστατευτικό κάλυμμα σύρεται πάνω στον σταθμό εργασίας.

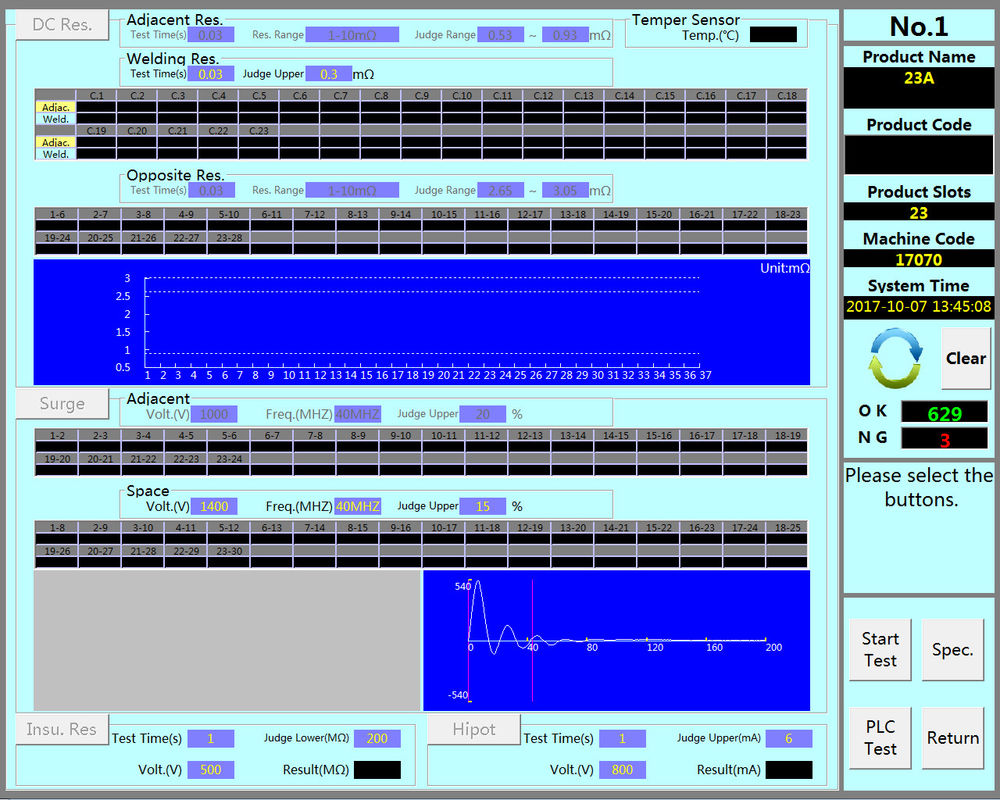

Περιεχόμενο οθόνης όπως στην πρώτη φωτογραφία (η οθόνη της μηχανής σας θα είναι στα Αγγλικά)

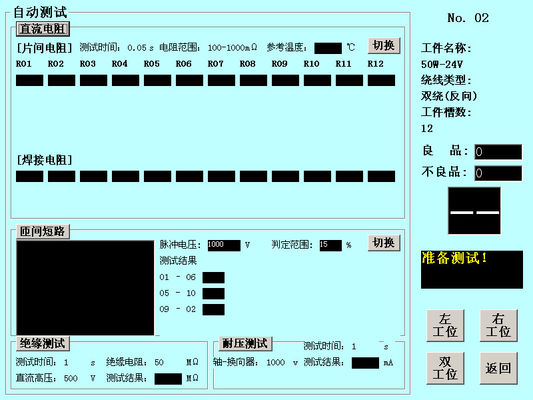

Στοιχεία δοκιμής παρόμοια με τη μηχανή δοκιμής περιέλιξης για μίζα WIND-ATS-02 όπως παρακάτω, δεύτερη από κάτω

(2) Μονάδες Μηχανής

Έλεγχος : Βιομηχανικό Ενσωματωμένο Σύστημα με οθόνη αφής 15 ιντσών
Ρελέ: Ιαπωνικό Panasonic ή Tyco
Ρελέ υψηλής τάσης: Toward
Πνευματικά εξαρτήματα: Airtac

Τροφοδοτικό: Meanwell

Τροφοδοσία: AC220V ±10% @60Hz , Πίεση αέρα: 0.4-0.6Mpa, Θερμοκρασία: 0-45℃

(3) Στατιστική λειτουργία

Η μηχανή δοκιμής αποθηκεύει αυτόματα τα δεδομένα δοκιμής κάθε προϊόντος,

και μπορεί να διαβαστεί εξωτερικά μέσω της διεπαφής USB

Περιεχόμενο εμφάνισης διεπαφής στατιστικών:

1. Συνολικός αριθμός περιελίξεων που δοκιμάστηκαν.

2. Αριθμός πιστοποιημένων προϊόντων (Ποσοστό επιτυχίας).

3. Ο αριθμός των μη πιστοποιημένων προϊόντων (το ποσοστό των μη πιστοποιημένων προϊόντων, τα στοιχεία που απέτυχαν σε κάθε δοκιμή μπορούν να μετρηθούν ξεχωριστά)

(4) Προαιρετικές λειτουργίες (απαιτείται επιπλέον κόστος)

1. Ανάγνωση γραμμωτού κώδικα ή κώδικα QR

Ο σειριακός αριθμός του δοκιμασμένου προϊόντος μπορεί να διαβαστεί σύμφωνα με τη μορφή τύπου γραμμωτού κώδικα ή κώδικα QR που καθορίζεται από τον πελάτη, έτσι ώστε ο σειριακός αριθμός του προϊόντος να αντιστοιχεί ένα προς ένα στα δεδομένα δοκιμής του προϊόντος.

2. Συσκευή σήμανσης με λέιζερ, συσκευή κωδικοποίησης ή εκτύπωση ετικετών

Μπορεί να συνδεθεί με τον εξοπλισμό για τη διαμόρφωση συσκευής σήμανσης, συσκευής κωδικοποίησης ή εκτύπωσης ετικετών για τη σήμανση και αναγνώριση των πιστοποιημένων ή μη πιστοποιημένων προϊόντων μετά τη δοκιμή.

3. Συσσωρευτής μη πιστοποιημένων προϊόντων NG

Χρησιμοποιείται για την αποθήκευση μη πιστοποιημένων προϊόντων NG μετά τη δοκιμή. Ο χειριστής πρέπει να τοποθετήσει τα μη πιστοποιημένα προϊόντα που δοκιμάστηκαν στην καθορισμένη θέση πριν ο εξοπλισμός μπορεί να ξεκινήσει την επόμενη δοκιμή. Αποφυγή λανθασμένης τοποθέτησης προϊόντων.

4. Συντονισμός αυτόματης γραμμής παραγωγής

Χρησιμοποιείται για τη συνεργασία με τον έλεγχο IO και τον έλεγχο επικοινωνίας της αυτοματοποιημένης γραμμής παραγωγής για να διευκολυνθεί η ανεξάρτητη ενσωμάτωση για την ολοκλήρωση των αναγκών της συνολικής αυτοματοποιημένης παραγωγής.

5. Λειτουργία βάσης δεδομένων

Μετά τη δικτύωση, τα δεδομένα δοκιμής μπορούν να μεταφορτωθούν αυτόματα στον διακομιστή και να αποθηκευτούν σε μορφή EXCEL. Το σύστημα σάρωσης δισδιάστατου κώδικα είναι ενσωματωμένο, δηλαδή, ο δισδιάστατος κώδικας στον κινητήρα σαρώνεται πριν ξεκινήσει η δοκιμή του κινητήρα. Ο δισδιάστατος κώδικας αντιστοιχεί στα δεδομένα δοκιμής του κινητήρα ένα προς ένα για εύκολη παρακολούθηση

(5) Πλεονεκτήματα μηχανής

α. Όλα τα στοιχεία δοκιμής κρίνονται αυτόματα από τον εξοπλισμό, γεγονός που εξαλείφει τα μειονεκτήματα των

παραδοσιακών μεθόδων δοκιμής, οι οποίες καθορίζονται χειροκίνητα από το προϊόν.

β. Γρήγορος και ακριβής προσδιορισμός ελαττωμάτων στη διαδικασία παραγωγής περιέλιξης, συναρμολόγησης και συγκόλλησης

του κινητήρα, και ένδειξη της θέσης του σφάλματος, η οποία είναι βολική για τον χειριστή να επισκευάσει το

ελαττωματικό προϊόν.
c.Η τάση της δοκιμής υψηλής τάσης της συσκευής προσαρμόζεται και παράγεται αυτόματα,

σταθερή και βολική.
