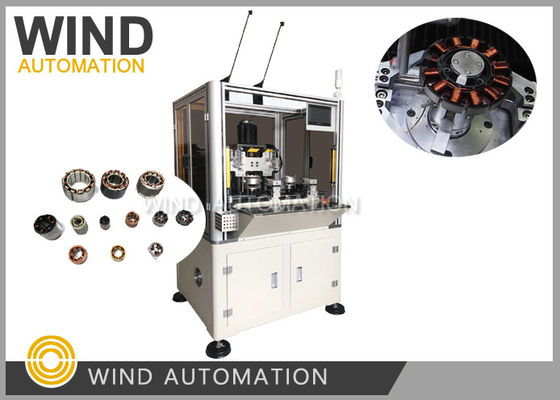

Η μηχανή περιστροφής βελόνων Outrunner Bldc 60RPM Παράλληλα σύρματα έως 600RPM Νερό σύρμα
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Σταθμός Winder: | Δύο ή Τέσσερις Σταθμοί | Στάτης OD: | ø10~120mm |
|---|---|---|---|
| Ύψος σωρών: | 10~100mm | Σειρά μεγέθους καλωδίων: | 0.1mm~1.0mm (AWG18 έως AWG38) |
| Αυτόματος τύπος: | Πλήρως αυτόματο μπορεί να χειριστεί λεπτό σύρμα παχύ σύρμα | Χρώμα μηχανών: | Λευκό ή ανά απαίτηση πελάτη |
| Ταχύτητα τυλίγματος: | 60 έως 600 στροφές ανά λεπτό | Μετά από τις πωλήσεις: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
Η μηχανή περιστροφής βελόνων Outrunner Bldc 60RPM Παράλληλα σύρματα έως 600RPM Νερό σύρμαWIND-IO-008
Η περιστροφή του στατήρα ήταν πάντα με περιστροφή πτήσης.
Γιατί κάποιος κατασκευαστής κινητήρα να πάρει την απόφαση για μηχανή περιστροφής βελόνας στατορίου;
Επειδή η περιτύλιξη με βελόνα μπορεί να επιτύχει καλύτερη ποιότητα περιτύλιξης όταν ο ρυθμός πλήρωσης των τρύπων δεν είναι υψηλός,
και θα πρέπει να υπάρχει αρκετός χώρος για την ελεύθερη κίνηση της βελόνας,
ΕπενδύσειςΕφαρμογή
Αυτό το περιέλιγμα βελόνας μπορεί να περιστρέψει τόσο το stator inslot όσο και το stator outrunner,
με τέσσερις άξονεςΥπηρετικός κινητήρας YaskawaΟ περιστροφέας είναι ευέλικτος στην κίνηση.
Οι δράσειςΗ εμβολιαστική, η διασταύρωση, η περιτύλιξη και η διακοπή γίνονται αυτόματα.
Η ταχύτητα περιστροφής της βελόνας σχετίζεται με το μέγεθος του καλωδίου, το μέγεθος του στατορίου και το ύψος της στοίβας,
Μέγιστο 500RPM όταν το σύρμα είναι 0,1 mm, ο στατήρας είναι μικρός και το ύψος της στοίβας είναι μικρό,
Min 60RPM όταν το καλώδιο είναι μεγάλο, το μέγεθος του στατήρα και το ύψος της στοίβας είναι μεγάλο,
(2)Πλεονεκτήματα
1Με την κίνηση πάνω και κάτω του ακροβωτίου και την περιστροφή του πυρήνα του στατορίου, μπορεί να περιστραφεί σε οποιαδήποτε τροχιά.
Συνεπώς, αλλάζοντας την διαδικασία περιστροφής του υπολογιστή,
οι τυλιγμοί μπορούν να ρυθμίζονται σε στατορ με διαφορετικό ύψος πυρήνα και διαφορετικό αριθμό σχισμάτων.
2Οποιαδήποτε λειτουργία ανωμαλία και κατάσταση σφάλματος ζητείται να λειτουργήσει και να διατηρήσει στην ανθρώπινη μηχανή
λειτουργία διαλόγου.
3Ο αριθμός των ποδιών ράψεως μπορεί να ρυθμιστεί αυθαίρετα ανά νήμα και η καθορισμένη θέση 360 μοιρών
Η εpiιλογή είναι piολύ ευκολότερη και συντομεύει τον συνολικό χρόνο παραγωγής.
4Κατά την επικάλυψη, ο αριθμός των περιτυλίξεων σε κάθε στρώμα μπορεί να αλλάξει ευέλικτα για να επιτευχθεί η
λειτουργία συστοιχίας περιστροφής διαφόρων τύπων στατορ.
5Ο προγραμματισμός προϊόντων είναι απλός και βολικός, με μοναδικό ειδικό λογισμικό,
Απεριόριστη αποθήκευση για φόρτωση και λήψη.
6. Δεδομένου ότι η δράση ενδογραμμικής σχισμής εκτελείται από το σύστημα ελέγχου υψηλών επιδόσεων και
ο κινητήρας Yaskawa, η σταθερότητα της θέσης του ενδογραμμικού σμάλτου
Η Επιτροπή θα πρέπει να λάβει τα απαραίτητα μέτρα για την επίτευξη της συμφωνίας.
7Κάθε μονάδα έχει τυποποιηθεί, είναι εύκολο να αντικατασταθεί και εύκολο να αποσυναρμολογηθεί.
8Όλα τα εργαλεία είναι πολύ εύκολο να αλλάξει μέσα σε 1 λεπτό αναμένουν
(3)Παράμετρος
|
Ονομασία προϊόντος: |
|
|
Ηλεκτρονική διαγραφή: |
f0.10mm·f1.0mm |
|
Ταχύτητα περιστροφής: |
50-600 στροφές/λεπτο |
|
Μέθοδος περιστροφής: |
περιστροφή βελόνας |
|
μήκος της στοίβας του στατήρα: |
10 mm ̇ 100 mm (0,39' ~ 3,94'') |
|
Ταυτοποίηση του στατήρα: |
Φ36mm Φ60mm |
|
Υπερβολική δόση στατήρα: |
Φ10mm Φ120mm (0,39' ~ 4,72'') |
|
Αριθμός στύλου: |
2,4,6,8,12, 24, 36 |
|
Πίεση αέρα: |
00,7 MPa |
|
Τετάρτη: |
380V/50HZ, Τρι-Φάση τετρασύρματος |
|
Δύναμη: |
7KW |
|
Μέγεθος: |
1000 ((W) × 800 ((D) × 1600 ((H) mm |
|
Βάρος: |
Περίπου 1200 κιλά. |
Τα παρακάτω δείγματα απαιτούνται για την κατασκευή και την έναρξη λειτουργίας των μηχανών:
1- Κύβλος στατορίων 5 τεμάχια χωρίς περιέλιξη.
2- Στατήρα τραύματος 1pc.
3. Χαλκό σύρμα 1 ρόλο αρκετό για την επικάλυψη 15pcs stators
Παρακαλούμε κάντε κλικ στο παρακάτω βίντεο για να δείτε τη μηχανή να λειτουργεί
