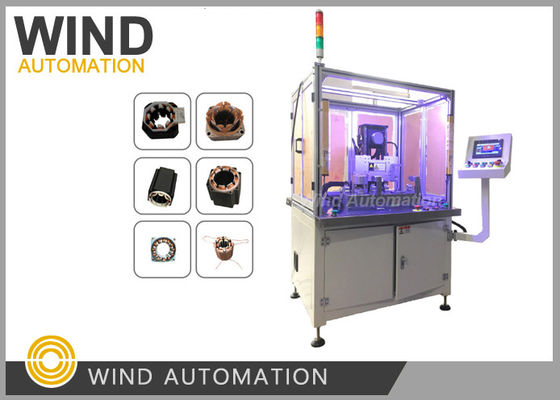

Μηχανή περιέλιξης βελόνας στάτορα κινητήρα BLDC 60RPM Παράλληλα καλώδια έως 600RPM Λεπτό καλώδιο


Αυτή η περιέλιξη με βελόνα μπορεί να περιελίξει τόσο στάτορες εντός υποδοχής όσο και στάτορες εξωτερικής περιέλιξης,

με τέσσερις άξονεςΣερβοκινητήρας Yaskawa , ο περιελιχτής είναι ευέλικτος στην κίνηση,

οι ενέργειες περιέλιξης, διασταύρωσης, περιτύλιξης και εγκοπής, κοπής γίνονται αυτόματα Η ταχύτητα περιέλιξης με βελόνα σχετίζεται με το μέγεθος του σύρματος, το μέγεθος του στάτορα και το ύψος της στοίβας,


Μέγιστο 500 σ.α.λ. όταν το σύρμα είναι 0,1mm, ο στάτορας είναι μικρός και το ύψος της στοίβας είναι μικρό,

Ελάχιστο 60 σ.α.λ. όταν το σύρμα είναι μεγάλο, το μέγεθος του στάτορα και το ύψος της στοίβας είναι μεγάλα,

Μηχανή περιέλιξης



Πλεονεκτήματα 1. Μετακινώντας προς τα πάνω και προς τα κάτω το ακροφύσιο και περιστρέφοντας τον πυρήνα του στάτορα, μπορεί να περιελιχθεί σε οποιαδήποτε διαδρομή.

   Επομένως, αλλάζοντας τη διαδικασία περιέλιξης του υπολογιστή,

    οι περιελίξεις μπορούν να προσαρμοστούν σε στάτορες με διαφορετικό ύψος στοίβας πυρήνα και διαφορετικό αριθμό υποδοχών.

2.  Οποιαδήποτε ανωμαλία λειτουργίας και κατάσταση σφάλματος ειδοποιούνται για λειτουργία και συντήρηση σε λειτουργία διαλόγου ανθρώπου-μηχανής.

   λειτουργία διαλόγου ανθρώπου-μηχανής.
3. Ο αριθμός των ποδιών ραφής μπορεί να οριστεί αυθαίρετα με νήμα, και η καθορισμένη θέση 360 μοιρών
  μπορεί να σταματήσει, γεγονός που καθιστά τη διέλευση νήματος απλή, βολική και μειώνει τον συνολικό χρόνο παραγωγής

4. Κατά την περιέλιξη, ο αριθμός των πηνίων σε κάθε στρώμα μπορεί να αλλάξει ευέλικτα για να επιτευχθεί η

     λειτουργία διάταξης περιέλιξης διαφορετικών τύπων στάτορα.
5. Ο προγραμματισμός προϊόντος είναι απλός και βολικός, με μοναδικό αποκλειστικό λογισμικό,

    απεριόριστη αποθήκευση μεταφόρτωσης και λήψης. Εύκολο στην εκμάθηση με απλή εκπαίδευση.
6. Δεδομένου ότι η ενσωματωμένη δράση εγκοπής εκτελείται από το σύστημα ελέγχου υψηλής απόδοσης και
     τον σερβοκινητήρα Yaskawa, διασφαλίζεται η σταθερότητα της θέσης του ενσωματωμένου σμάλτου σύρματος
     και μειώνεται ο χρόνος.
7.  Κάθε μονάδα έχει τυποποιηθεί, είναι εύκολη στην αντικατάσταση και εύκολη στην αποσυναρμολόγηση.
8. Όλα τα εργαλεία είναι πολύ εύκολο να αλλάξουν μέσα σε 1 λεπτό εκτός

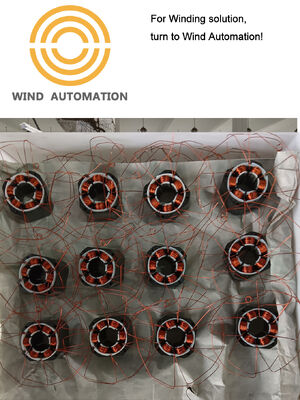

Τα παρακάτω δείγματα απαιτούνται για την κατασκευή και θέση σε λειτουργία του μηχανήματος:



Όταν επιλέγετε μια

μηχανή περιέλιξης βελόνας, το πιο σημαντικό πράγμα είναι συνήθως:Εάν μπορεί να παράγει σταθερή, χωρίς ζημιές, περιέλιξη με υψηλή πλήρωση υποδοχής με συνέπεια.

Επειδή η περιέλιξη με βελόνα χρησιμοποιείται κυρίως για:

Στάτορες BLDC

• Κινητήρες EV
• Κινητήρες drone
• κινητήρες ανθρωποειδών ρομπότ
• Κινητήρες συσκευών
• όπου η ποιότητα περιέλιξης επηρεάζει άμεσα:

απόδοση

• ροπή
• παραγωγή θερμότητας
• αξιοπιστία
• Οι βασικοί παράγοντες είναι:

1. Ακρίβεια Περιέλιξης (Πιο Κρίσιμο)

Η περιέλιξη με βελόνα απαιτεί εξαιρετικά ακριβή τοποθέτηση σύρματος.

Σημαντικά σημεία:

ακρίβεια αριθμού στροφών

• συνέπεια στρώματος
• επαναλήψιμη κίνηση βελόνας
• ακριβής ευρετηρίαση μεταξύ δοντιών
• Κακή ακρίβεια προκαλεί:

άνιση πίσω ΗΜΕ

• ανισορροπία
• δονήσεις
• χαμηλότερη απόδοση
• Αναζητήστε:

άξονες ελεγχόμενοι από σερβοκινητήρα

• υψηλή επαναληψιμότητα
• έλεγχος ακριβούς παρεμβολής
• 2. Προστασία Σύρματος

Πολύ σημαντικό.

Κατά την περιέλιξη με βελόνα, το σύρμα υφίσταται:

κάμψη

• τάση
• τριβή
• επιτάχυνση
• Εάν το μηχάνημα καταστρέψει το σμάλτο:

προκύπτουν βραχυκυκλώματα

• η αξιοπιστία μόνωσης μειώνεται
• Σημαντικά χαρακτηριστικά:

λεία επιφάνεια βελόνας

• κεραμικοί οδηγοί
• βελτιστοποιημένη διαδρομή βελόνας
• σταθερός έλεγχος τάσης
• Ιδιαίτερα κρίσιμο για:

λεπτό σύρμα

• περιέλιξη υψηλής ταχύτητας
• στάτορες πυκνούς με σπείρες
• 3. Δυνατότητα Πλήρωσης Υποδοχής

Ένα μεγάλο πλεονέκτημα της περιέλιξης με βελόνα είναι:

Υψηλός συντελεστής πλήρωσης υποδοχής

Καλύτερη πλήρωση υποδοχής σημαίνει:

περισσότερος χαλκός

• υψηλότερη πυκνότητα ροπής
• χαμηλότερη απώλεια χαλκού
• Η επιλογή μηχανήματος πρέπει να λαμβάνει υπόψη:

μικρότερο άνοιγμα υποδοχής

• γεωμετρία δοντιού
• επιτεύξιμος λόγος πλήρωσης χαλκού
• Ορισμένοι κινητήρες καθίστανται αδύνατο να περιελιχθούν εάν:

το μέγεθος της βελόνας είναι πολύ μεγάλο

• 4. Σχεδιασμός Βελόνας

Η ίδια η βελόνα είναι εξαιρετικά σημαντική.

Οι διαστάσεις της βελόνας επηρεάζουν:

προσβάσιμο μέγεθος υποδοχής

• ταχύτητα περιέλιξης
• τάση σύρματος
• Βασικές παράμετροι:

εξωτερική διάμετρος βελόνας

• εσωτερική διάμετρος
• καμπυλότητα
• σκληρότητα υλικού
• Μικρή βελόνα:

καλύτερη πρόσβαση

• χαμηλότερη παραγωγικότητα
• Μεγάλη βελόνα:

ταχύτερη περιέλιξη

• χειρότερη προσβασιμότητα
• 5. Αριθμός Αξόνων

Οι σύγχρονοι περιελικτές βελόνας συχνά χρησιμοποιούν:

3-άξονες

• 5-άξονες
• 6-άξονες
• πολυ-σερβο συστήματα
• Περισσότεροι άξονες επιτρέπουν:

πολύπλοκες διαδρομές περιέλιξης

• δύσκολες γεωμετρίες στάτορα
• υψηλότερη ευελιξία
• Ιδιαίτερα σημαντικό για:

τμηματοποιημένους στάτορες

• 6. Έλεγχος Τάσης

Εξαιρετικά σημαντικό.

Κακή τάση προκαλεί:

χαλαρή περιέλιξη

• επικάλυψη σύρματος
• ασυνεπής αντίσταση
• ζημιά στο σμάλτο
• Τα καλύτερα συστήματα χρησιμοποιούν:

ηλεκτρονικούς τεντωτήρες

• ανατροφοδότηση τάσης κλειστού βρόχου
• 7. Ταχύτητα Παραγωγής

Σημαντικό για μαζική παραγωγή.

Η ταχύτητα περιέλιξης με βελόνα εξαρτάται από:

επιτάχυνση βελόνας

• ταχύτητα ευρετηρίασης
• σύστημα τροφοδοσίας σύρματος
• αλγόριθμος ελέγχου
• Αλλά:

υπερβολική ταχύτητα μπορεί να μειώσει την ποιότητα.

Οι καλοί κατασκευαστές βελτιστοποιούν:

τροχιά κίνησης

• καμπύλη επιτάχυνσης
• καταστολή δονήσεων
• 8. Συμβατότητα Στάτορα

Το μηχάνημα πρέπει να ταιριάζει με:

αριθμός υποδοχής

• εξωτερική/εσωτερική διάμετρος στάτορα
• μήκος στοίβας
• άνοιγμα υποδοχής
• σχήμα δοντιού
• Ιδιαίτερα σημαντικό για:

τμηματοποιημένους στάτορες

• εσωτερική περιέλιξη στάτορα
• κινητήρες εξωτερικής περιέλιξης
• 9. Δυνατότητα Αυτοματισμού

Τα σύγχρονα συστήματα μπορεί να περιλαμβάνουν:

αυτόματη φόρτωση

• κοπή σύρματος
• χειρισμός ακροδεκτών
• συγκόλληση
• οπτική επιθεώρηση
• αυτόματη εναλλαγή παραμέτρων
• Σημαντικό για:

μείωση εργασίας

• συνέπεια
• 10. Δυνατότητα Περιέλιξης Δύσκολων Κινητήρων

Πολύ σημαντικό σε προηγμένους κινητήρες.

Παραδείγματα:

κινητήρες drone

• κινητήρες ανθρωποειδών ρομπότ
• κινητήρες αξονικής ροής
• εναλλακτικές λύσεις για σπείρες
• εξωτερικοί κινητήρες υψηλών πόλων
• Ορισμένα μηχανήματα δεν μπορούν να χειριστούν:

• στενές υποδοχές

• βαθιές υποδοχές
• υψηλός αριθμός δοντιών
• 11. Σταθερότητα Κίνησης

• ---

  Σε υψηλή ταχύτητα:

  οι δονήσεις γίνονται κρίσιμες

• Κακή ακαμψία μηχανήματος προκαλεί:

• άλμα σύρματος

• ασυνεπής στρώση
• σύγκρουση βελόνας
• Ένα άκαμπτο πλαίσιο μηχανήματος έχει μεγάλη σημασία.

• 12. Λογισμικό & Προγραμματισμός

  ---

  Οι σύγχρονες μηχανές περιέλιξης βασίζονται σε μεγάλο βαθμό στο λογισμικό.

  Καλό λογισμικό επιτρέπει:

  βελτιστοποίηση τροχιάς

• αποθήκευση συνταγών
• προσομοίωση
• γρήγορη αλλαγή
• Κακό λογισμικό προκαλεί:

• δύσκολη αποσφαλμάτωση

• μεγάλος χρόνος εγκατάστασης
• 13. Συντήρηση & Αξιοπιστία

• ---

  Σημαντικό για τον χρόνο λειτουργίας του εργοστασίου.

  Ελέγξτε:

  μάρκα σερβοκινητήρα

• σύστημα PLC
• ανταλλακτικά
• πρόσβαση συντήρησης
• σχεδιασμός λίπανσης
• 14. Ενσωμάτωση Διαδικασίας

• ---

  Η περιέλιξη με βελόνα συχνά συνδέεται με:

  εισαγωγή μόνωσης

• διανομή εποξειδικής ρητίνης
• δοκιμές
• εισαγωγή μαγνήτη
• εξισορρόπηση
• Οι ολοκληρωμένες γραμμές παραγωγής βελτιώνουν τη συνέπεια.

• 15. Το πιο σημαντικό για διαφορετικές βιομηχανίες

  ---

  Βιομηχανία

  Ο πιο σημαντικός παράγοντας	Κινητήρας drone
  ταχύτητα + χαμηλή ζημιά σύρματος	Κινητήρας EV
  πλήρωση υποδοχής + αυτοματισμός	Ανθρωποειδές ρομπότ
  ακρίβεια + πυκνότητα ροπής	Κινητήρας συσκευής
  κόστος + σταθερότητα	Ιατρικός κινητήρας
  συνέπεια + καθαριότητα
