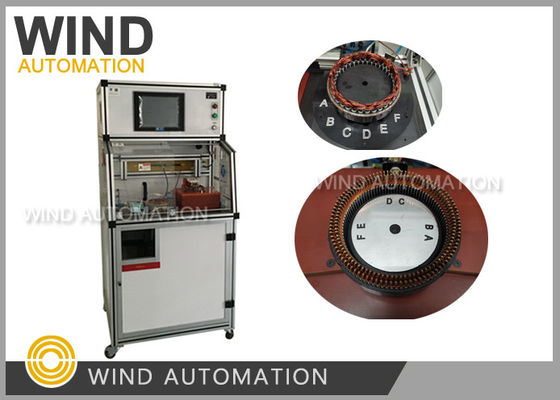

Πώς να κρίνετε την ποιότητα δοκιμής γεννήτρια εναλλακτικό στατήρα ανάλυση

Πώς να κρίνετε την ποιότητα δοκιμής γεννήτρια εναλλακτικό στατήρα ανάλυση Δοκιμαστικό σύστημα

Τμήμα δοκιμής:

Στην κατασκευή σταθμών γεννήσεων, η δοκιμή είναι η διαδικασία ελέγχου της ποιότητας μετά από

Εισαγωγή χαρτιού, τυλιγμός κυμάτων, εισαγωγή σπείρας, σχηματισμός,

όλα τα στοιχεία της δοκιμής, συμπεριλαμβανομένης της αντίστασης συνεχούς ρεύματος/αγωγικότητας/απομόνωσης από περιστροφή σε περιστροφή/απομόνωσης

/Διασταθμιστική μόνωση/Διασταθμιστική υποδοχή/ Hi Pot/ Η ισορροπία της αντίστασης μπορεί να διεξαχθεί μόνη ή μαζί.

1) Δοκιμή αντίστασης συνεχούς ρεύματος

Πεδίο δοκιμής:0.01W - 1000W

Δοκιμαστικός βρόχος:6 βρόχος (εκκλιμακώσιμος)

Ανεπάρκεια: ±0,5%

Μέθοδος δοκιμής:Τέσσερα σημεία, με λειτουργία αυτόματης διόρθωσης της θερμοκρασίας περιβάλλοντος

2) Δοκιμή επαγωγικότητας (συμπεριλαμβανομένης της δοκιμής ισορροπίας 3 φάσεων)

Πεδίο δοκιμής: 10mH ̇ 500mH

Δοκιμαστικός βρόχος:6 βρόχος (εκκλιμακώσιμος)

Ανεπάρκεια: ±2,5%

Μέθοδος δοκιμής: Τέσσερα σημεία

3)Στροφή προς στροφή μόνωση

Υψηλή τάση παλμού: 100V-3000V (100V / βήμα)

Πύργος κορυφής: 0,5msec

Συχνότητα δειγματοληψίας: 1-40 MHZ

Δοκιμαστικός βρόχος:6 βρόχος (εκκλιμακώσιμος)

Ανεπάρκεια: ±2,5%

Μέθοδος αξιολόγησης: αξιολόγηση της διαφοράς επιφάνειας (ευαίσθητη στην επαγωγικότητα και στην απώλεια ενέργειας)

Η τυποποιημένη μορφή κύματος είναι λευκή, η μορφή κύματος OK είναι πράσινη, η μορφή κύματος NG είναι κόκκινη.

4)Αντίσταση μόνωσης

Δυναμικό: DC500V /1000V

Χρόνος δοκιμής: 1-10 δευτερόλεπτα (προσαρμόσιμο)

Πεδίο αξιολόγησης:1-1000 MW

Ανεπάρκεια: ±2,5%

5)Ισολάτρωση μεταξύ των φάσεων

Δυναμικό: DC500V /1000V

Χρόνος δοκιμής: 1-10 δευτερόλεπτα (προσαρμόσιμο)

Πεδίο αξιολόγησης:1-1000 MW

Ανεπάρκεια: ±2,5%

6) Διασταυρούμενη υποδοχή

Η τάση:AC100-3000V (100V/βήμα)

Χρόνος δοκιμής: 1-10 δευτερόλεπτα (προσαρμόσιμο)

Πεδίο αξιολόγησης:0.1 mA -- 20 mA

Ανεπάρκεια: ±2,5%

7) Χιπότ (με ανίχνευση τόξου)

Η τάση:AC100-3000V (100V/βήμα)

Χρόνος δοκιμής: 1-10 δευτερόλεπτα (προσαρμόσιμο)

Πεδίο αξιολόγησης:0.1 mA -- 20 mA

Ανεπάρκεια: ±2,5%

8)Συγκράτηση αντίστασης

Μέθοδος δοκιμής: δειγματοληψία αντίστασης συνεχούς ρεύματος

Χρόνος δοκιμής:0.1s

Μέθοδος αξιολόγησης:μέθοδος ποσοστού που χρησιμοποιείται για την αξιολόγηση της διαφοράς της αντίστασης συνεχούς ρεύματος μεταξύ των περιτυλίξεων.

2- Χρόνος δοκιμής.

3- Βίντεο δοκιμής.
