Δυναμόμετρος BLDC Δοκιμασμός στατωτή κινητήρα συνεχούς τάσης Αντίσταση Ινδυτικότητα υπερχείλιση Απομόνωση περιστροφή

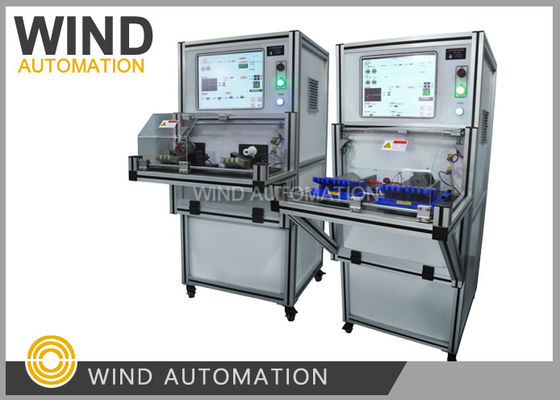

Δυναμόμετρο Δοκιμαστής Στάτορα Κινητήρα BLDC Αντίσταση DC Επαγωγή Υπέρταση Απομόνωση Hi-Pot Περιστροφή WIND-DTS-300

(1)Ανταγωνιστικά πλεονεκτήματα μηχανής δοκιμής στάτορα

    1. Αρθρωτός σχεδιασμός στοιχείων δοκιμής,

         Κάθε στοιχείο δοκιμής, συμπεριλαμβανομένης της αντίστασης DC, της δοκιμής επαγωγής, της δοκιμής υπέρτασης, της αντίστασης μόνωσης,

         Η δοκιμή Hi-pot ήταν αρθρωτή σε ξεχωριστή πλακέτα κυκλώματος δοκιμής.

      2. Αυτή η μηχανή δοκιμής παραδόθηκε 15-20 τεμάχια κάθε μήνα σε κατασκευαστές κινητήρων.

(2)Στοιχεία Δοκιμής

1. Δοκιμή αντίστασης DC (περιλαμβάνει δοκιμή ισορροπίας 3 φάσεων, δοκιμή ισορροπίας φάσης)

Εύρος δοκιμής: 0.001Ω--1000Ω

Βρόχος δοκιμής: μέγιστο 4 βρόχοι (επεκτάσιμος)

Ακρίβεια επαναλαμβανόμενης δοκιμής: ≤±0.5%

Μέθοδος δοκιμής: Τετραπλών σημείων, με λειτουργία αυτόματης διόρθωσης θερμοκρασίας περιβάλλοντος

Ή αντιστάθμιση θερμοκρασίας με υπέρυθρο αισθητήρα (Προαιρετικό)

Μπορεί να εξαλείψει τις αλλαγές στην αντίσταση που προκαλούνται από τη θερμοκρασία

2. Δοκιμή επαγωγής

Εύρος δοκιμής:0.1µH – 999H

Βρόχος δοκιμής: μέγιστο 4 βρόχοι (επεκτάσιμος)

Ακρίβεια επαναλαμβανόμενης δοκιμής: ≤±1.0%

Μέθοδος δοκιμής: Τετραπλά σημεία εξασφαλίζουν την ακρίβεια

3. Δοκιμή υπέρτασης

Διέλευση υψηλής τάσης μεταξύ των φάσεων

Συνθήκη δοκιμής: AC 100V-3000V ρυθμιζόμενο

Κορυφή παλμού: 0.5msec

Συχνότητα δειγματοληψίας: 0 - 20MHz

Βρόχος δοκιμής: 4 βρόχοι

Ακρίβεια επαναλαμβανόμενης δοκιμής:< ±2.5%

Μέθοδος κρίσης: Με διαφορά εμβαδού (Ευαίσθητο στην επαγωγή και την απώλεια ενέργειας)

Το τυπικό κυματομορφό είναι Λευκό, το κυματομορφό OK είναι Πράσινο, το κυματομορφό NG είναι Κόκκινο

4. Αντίσταση μόνωσης

Συνθήκη δοκιμής: DC 500V / 1000V

Εύρος: 0.1MΩ～1000MΩ

Ανοχή: ±2.5%

5. Hi-pot (Διηλεκτρική αντοχή) AC 100-1000V

Χρόνος δοκιμής: 1~10s (0.1s/χρόνο)

Εύρος: 0.1-20 mA

Ανοχή: ≤±2.5%

6. Δοκιμή κατεύθυνσης περιστροφής

Δεξιόστροφα/Αριστερόστροφα


(3)Τεχνικά Δεδομένα

(4)Χρόνος Κύκλου

    Περίπου 6 δευτερόλεπτα

    Κωδικός HS:9030390000
