Μηχανή περιστροφής διπλής πτήσης / μηχανή περιστροφής γύρου για ροτόρα 4 πόλων
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Τύπος θωράκισης: | Ακόμη και τις 12 κάρτες.16Δοκιμαστικός περιστροφέας | Άξονες θωράκισης: | 4Πόλωνες |
|---|---|---|---|
| Στρώσεις για θωράκιση: | Διπλό φυλλάδιο Παρόλο που καλύπτει 12 slots, 16 slots, 24 slots, 28 slots, 36 slots | Άνεμος τύπος: | Επιστροφή γωνίας όχι επιστροφή κύματος |
| Διεπαφή ανθρώπου-μηχανής: | Διαγνώριση Εμφάνιση στην οθόνη | μέθοδος λειτουργίας: | Κάντε βήμα, αυτόματο, JOG |
| Επισημαίνω: | Μηχανή περιστροφής τροχιάς στροφής,Μηχανή περιστροφής με ρότορα |
||

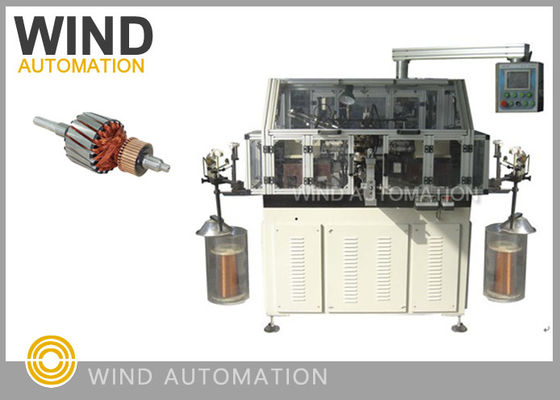

Αυτόματη μηχανή περιέλιξης πηνίων διπλού αερόφυλλου για 4 πόλους ρότορα WIND-STR
Εφαρμογή:
Αυτό το περιελκτήριο οπλισμού WIND-STR είναι μια γρήγορη μηχανή περιέλιξης πηνίων αερόφυλλου για μαζική παραγωγή κινητήρων
κατασκευή οπλισμών με κομμωτήριο τύπου γάντζου, Μίξερ, Ηλεκτρικές σκούπες, Σφυριά, Ηλεκτρικά εργαλεία...
Αρχή λειτουργίας:
Αυτή η πλήρως αυτόματη μηχανή περιέλιξης WIND-STR υιοθετεί δομή διπλού αερόφυλλου, 2 τεμ. Mitsubishi servo
κινητήρας οδηγεί την περιστροφή των δύο αερόφυλλων, και 1 τεμ Mitubishi κινητήρας σερβομηχανισμού κάνει σίγουρη την ακριβή
ευθυγράμμιση.
Κατά τη λειτουργία, το σώμα του οπλισμού συγκρατείται σφιχτά από δύο εργαλεία περιέλιξης αριστερά και δεξιά και άξονα
συσκευή σύσφιξης. Όταν τα αερόφυλλα λειτουργούν, το σύρμα περνά μέσα από τη βάση του σύρματος, τη συσκευή τάσης και στη συνέχεια εισέρχεται
στον κοίλο άξονα, βγαίνει από τον τροχό ολίσθησης του σύρματος, και στη συνέχεια το σύρμα γλιστρά στην υποδοχή του οπλισμού μέσω του αερόφυλλου
τροχός καθοδήγησης σύρματος. Μετά από αυτό το βήμα, ο οπλισμός εισέρχεται στην υποδοχή για να κάνει την περιέλιξη.
Πλεονεκτήματα:
1. Τρελή Γρήγορη, σε κανονικές συνθήκες μπορεί να περιελίσσει με ταχύτητα 1000~1500rpm, παίρνει έναν οπλισμό περιελιγμένο σε
23 δευτ.
2. Η παράμετρος περιέλιξης μπορεί να ρυθμιστεί στην οθόνη αφής για διαφορετικούς οπλισμούς, εύκολη λειτουργία
όπως 12 υποδοχές, 24 γάντζοι
12 υποδοχές, 12 υποδοχές
3. Η μηχανή περιέλιξης διπλού αερόφυλλου μπορεί να περιελίσσει οπλισμούς με καλύτερη ισορροπία από την περιέλιξη αερόφυλλου
Τα πηνία παράγουν μαγνητικό πεδίο στους κινητήρες, υπάρχουν είδη οπλισμών με διαφορετικό σχήμα
πηνίων αγωγών,
Κατά τη διάρκεια των οποίων η περιέλιξη με επικάλυψη, η περιέλιξη με κύμα χρησιμοποιούνται ευρέως σε καθολικούς κινητήρες, ενώ ο σχηματισμός αγωγών
επίπεδο σύρμα στρογγυλό σύρμα σχηματισμός χρησιμοποιούνται ευρέως σε οπλισμούς κινητήρων εκκίνησης.
Για κινητήρες PMDC, πόσοι μαγνήτες και ψήκτρες σχετίζονται με πόσους πόλους,
για παράδειγμα με 2 πόλους, 16 τμήματα, η περιέλιξη είναι πάντα συμμετρική,
Η χρήση κλασματικής βήματος δεν είναι συμβιβασμός σχεδιασμού για να διευκολυνθεί η αυτόματη κατασκευή και ο κλασματικός-
ο τύπος περιέλιξης με βήμα είναι σε γενική χρήση, επειδή παράγει λιγότερο σπινθήρα και επειδή απαιτεί λιγότερο
χαλκό, που σημαίνει χαμηλότερη αντίσταση οπλισμούce.
Το βήμα περιέλιξης είναι ένας συμβιβασμός σχεδιασμού, αλλά όχι για να διευκολυνθεί η αυτόματη κατασκευή.
Δεδομένα παραμέτρων:
| Εύρος διαμέτρου σύρματος | 0.16~1.2 mm |
| Εξωτερική διάμετρος οπλισμού | 20~85 mm |
| Μήκος στοίβας | 10~70 mm |
| Διάμετρος άξονα | 3~15 mm |
| Μήκος άξονα | λιγότερο από 250mm |
| Υποδοχή οπλισμού | άρτια υποδοχή |
| Αριθμός στροφών | 0~9999 |
| Διάμετρος κομμωτηρίου | 8~40 mm |
| Ταχύτητα περιέλιξης | 0~2500 rpm |
| Ισχύς κινητήρα περιέλιξης |
1.5KWX2 (αριστερό αερόφυλλο, δεξί αερόφυλλο) |
| Ταχύτητα ανίχνευσης γωνίας | 0~3000 rpm |
| Ισχύς κινητήρα ανίχνευσης γωνίας | 0.75KWX1 |
| Πίεση παροχής αέρα | 4~6 Kg/cm2 |
| Συνολική ισχύς | 4.0 KW |
| Τάση | τριφασικό AC 380V 50/60 Hz |
| Βάρος | 1250 KGS |
| Διαστάσεις | 2000(μήκος)X1000(πλάτος)X1800(ύψος)mm |
| Μέγεθος συσκευασίας | 1800*1510*1920mm είναι περίπου 5.2 CBM |
Κύρια μέρη:
Japan Mitsubishi PLC
Japan Mitsubishi ή Panasonic σύστημα ελέγχου σερβοκινητήρα
5.7’’ πολύχρωμο σύστημα οθόνης αφής
SMC Κύλινδρος
Πρόταση:
Προσπαθήσαμε να περιελίσουμε οπλισμούς στη μηχανή σας WIND-STR,
και βρήκαμε ότι υπάρχουν κάποιες πτυχές που ο οπλισμός σας μπορεί να βελτιώσει,

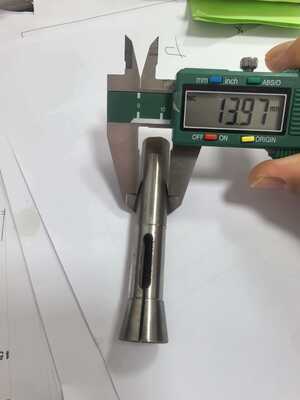

1. Ο άξονας δεν είναι ευθύς όταν εισάγετε τον άξονα για να τον στοιβάζετε, λυγίζει σε κάποια περιοχή,
2. Το μονωτικό χαρτί δεν κολλάει τέλεια στην υποδοχή
Τα παραπάνω είναι μόνο για την ενημέρωσή σας, αυτό που κάνουμε τώρα είναι να αφήσουμε τη μηχανή περιέλιξης
να προσαρμοστεί στα τρέχοντα δείγματά σας.
Παρακαλώ κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο
