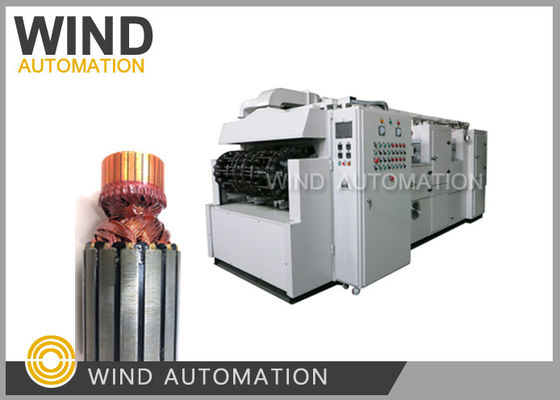

Ένα σύστημα βερνίρισματος κυλίνδρων για την επικάλυψη των ροτόρων και των διαφόρων κυλίνδρων

Ένα σύστημα βερνίρισματος κυλίνδρων για την επικάλυψη των ροτόρων και των διαφόρων κυλίνδρωνWIND-ZDG

• Προδιαγραφές

• Η κύρια αλυσίδα υιοθετεί ειδική ευθεία αλυσίδα: το βάθος της αλυσίδας = 76,2 mm
• Κατανομή σταθμών εργασίας: 120 σταθμοί εργασίας συνολικά, 15 σταθμοί φόρτωσης και εκφόρτωσης, 25 σταθμοί προθέρμανσης, 4 σταθμοί ψύξης με αέρα, 2 σταθμοί στάθμισης βερνίκων,4pcs σταθμοί ισοπέδωσης15 σταθμοί χαμηλής θερμοκρασίας, 39 σταθμοί σκληρύνωσης, 15 σταθμοί ψύξης.
• Το κορμί υιοθετεί τσουλήκι τρύπωσης Ø16, που εφαρμόζεται σε δύο τύπους μοντέλων τροφοδοσίας.
• Το βήμα 1 σταθμός μία φορά.Ο χρόνος στάθμισης του βερνίκου και ο χρόνος κύκλου μπορούν να ρυθμιστούν και να εμφανιστούν.
• Το εργασιακό κομμάτι αρχίζει να περιστρέφεται πριν εξαφανιστεί η σταγόνα και η ταχύτητα ρυθμίζεται από τον μετατροπέα.
• Το τμήμα στάθμευσης του βερνίκου υιοθετεί μια ακριβή περισταλτική αντλία, εξοπλισμένη με 4 σειρές αντλιών (δύο αντλίες και στις δύο αριστερές και δεξιές πλευρές).
• Η θερμοκρασία λειτουργίας της σήραγγας στερεώσεως είναι ρυθμιζόμενη (≤ 150°C).
• Η ηλεκτρική συσκευή θέρμανσης είναι εξοπλισμένη με ανεμιστήρα ανάμιξης θερμού αέρα.που είναι ασφαλές και αξιόπιστο.
• Ο έλεγχος της θερμοκρασίας υιοθετεί έξυπνα όργανα ελέγχου της θερμοκρασίας με λειτουργία συναγερμού υπερθερμοκρασίας και μπορεί να ελέγχει ανεξάρτητα κάθε ζώνη θέρμανσης.
• Ο εξοπλισμός είναι εξοπλισμένος με φυγόκεντρο ανεμιστήρα καυσαερίων, ο οποίος εκτελεί επεξεργασία καυσαερίων και καυσαερίων στην περιοχή στάθμισης βερνίκων και στην περιοχή φόρτωσης και εκφόρτωσης.
• Το μηχάνημα ελέγχεται από PLC και μπορεί να ολοκληρώσει αυτόματα όλες τις διαδικασίες, εκτός από τη φόρτωση και την εκφόρτωση.
• Ηλεκτρική τροφοδοσία: σύστημα τριών φάσεων τεσσάρων καλωδίων, AC380V/50Hz. Συνολική ισχύς περίπου 38Kw.

• Μδιαμόρφωση

• ΑποδόσειςΕκτίμηση

Υποθέτοντας ότι ο χρόνος κύκλου είναι 90s σε ένα βήμα, ο χρόνος προθέρμανσης του εργασιακού τμήματος ≈38min, το τζελ ≈23min και ο χρόνος θέρμανσης ≈60min. Εάν εργάζεστε 10 ώρες την ημέρα, το μηχάνημα μπορεί να τρέξει 3,3 κύκλους,αλλά δεν υπάρχει έξοδος στον πρώτο κύκλο, έτσι

ημερήσια ισχύ = (3,3-1) κύκλος × 120 σταθμοί × 2 πλευρές = 550 κομμάτια

Εάν αλλάξει ο χρόνος κύκλου και οι ώρες εργασίας, η απόδοση θα αλλάξει ανάλογα.
