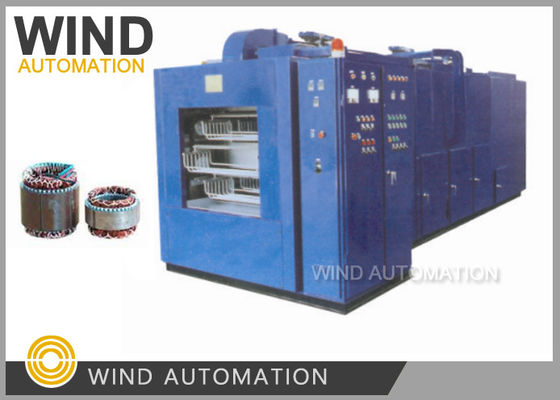

Πλήρως αυτόματο μηχάνημα διήθησης σταδίου στατήρα θερμική επεξεργασία φούρνο επικαλυμμένο με βερνίκι ρητίνης

Πλήρως αυτόματο φούρνο θερμικής επεξεργασίας με στατήρα επικαλυμμένο με βερνίκι ρητίνης WIND-ZCJ

Εφαρμογή:

Η μηχανή βερνίκισης stator αποτελείται από σώμα μηχανής, ψυγείο νερού και δεξαμενή παροχής βερνίκισης.

Εφαρμόζεται σε μονωτικές επεξεργασίες περιστροφής στατορίων για κινητήρες κλάσης ίππων και κινητήρες βιομηχανικής σειράς Y

που είναι κάτω από το μέγεθος καρέ 132.

Ο χρόνος βύθισης εξαρτάται από την πυκνότητα του βερνίκου

Ο χρόνος βύθισης της αντλίας νερού είναι συνήθως 2 λεπτά, και λίγα λεπτά ανά κύκλο.

1Καθαρίστε το πλαίσιο.

Καθαρίστε τη μπογιά στο πλαίσιο και άλλες ακαθαρσίες και εφαρμόστε μέτρα κατά της προσκόλλησης στο πλαίσιο, όπως:

λιπαρό πετσί.

2Φορτώστε τον Στατήρα.

Ο στατήρας δεν πρέπει να περιέχει σκόνη ή άλλα υπολείμματα.

Γενικά, ο στατήρας πρέπει να τοποθετείται

Ορισμένα καλώδια μολύβδου έχουν προβλήματα όπως η σκληρύνωση μετά την ξήρανση και κακή

Συνεπώς, τα καλώδια μολύβδου συνήθως είναι συνδεδεμένα και στη συνέχεια ανυψώνονται για να αποφευχθεί η εμποτισμό.

πριν το βουτήξετε.

3. Προθερμάνετε

Γενικά, η θερμοκρασία του τμήματος προθέρμανσης ρυθμίζεται στους 110-150° C. Μετά την προθέρμανση του στατήρα

Για 10-30 λεπτά, η θερμοκρασία της επιφάνειας φτάνει περίπου τους 90 βαθμούς, και ο ατμός στον πυρήνα και το

Από την άλλη πλευρά, η μονωτική μπογιά μετά την προθέρμανση μπορεί να χρησιμοποιηθεί.

Από το προφίλ της μηχανής συνεχούς βύθισης, μπορεί να διακρίνεται

Η προθερμάνωση είναι επίσης απαραίτητη για την προετοιμασία των καυσαερίων.

χρησιμοποιείται ενυδατοδιαλυτή μονωτική μπογιά, αν και η ενυδατοδιαλυτή μονωτική μπογιά δεν μπορεί να είναι προψημένη,

η θέρμανση του τμήματος προθέρμανσης δεν μπορεί να απενεργοποιηθεί και η ρύθμιση της θερμοκρασίας πρέπει να είναι

Συνεπείς με το τμήμα στεγνώσεως για εύκολη διείσδυση και αποτελεσματική χρήση του χρόνου στεγνώσεως.

4- Ψύξη.

Αφού ο στατήρας περάσει έξω από το τμήμα προθερμοποίησης, η θερμοκρασία δεν είναι ομοιόμορφη, και η τοπική

Εάν το υλικό υψηλής θερμοκρασίας εισέρχεται απευθείας στη διαλυτή σε λάδι μονωτική μπογιά,

Επιπλέον, όταν η μονωτική μπογιά βρίσκεται σε

Η ατμοσφαιρική θερμοκρασία είναι υψηλή για μεγάλο χρονικό διάστημα, η δοκιμαστική περίοδος μειώνεται δραματικά και αυξάνεται η

Η ατμόσφαιρα πρέπει να είναι ανοιχτή και να είναι ανοιχτή.

μέσω μιας σύντομης ψύξης για να μειωθεί η θερμοκρασία του στατήρα σε περίπου 70 βαθμούς.

5- Να βουτήξω.

Το κενό πλαίσιο βυθίζεται πλήρως στη λάκα.

Το ρεύμα του στατορίου μπορεί να ρυθμιστεί ανάλογα με το μέγεθος και τη δομή του στατορίου.

η μπογιά βύθισης πρέπει να ρυθμίζεται ώστε να εξασφαλίζεται ότι η δεξαμενή βύθισης είναι γεμάτη με μπογιά.

6Στερεοποίηση

Μετά την ολοκλήρωση της εργασίας με τη λάκα, το εργασιακό κομμάτι εισέρχεται στην σήραγγα ξήρανσης με τη συσκευή κίνησης για να

Ανάλογα με το μέγεθος του εργαστηρίου, συνήθως διαρκεί 1-3 ώρες.

Χαρακτηριστικό:

Βαθμός βύθισηςΕπεξεργασία με βερνίκι: 130 χιλιοστά

Περιοχή φόρτωσης στα ράφια: 850*300

Βάρος φόρτωσης στη βάση: 80 kg

Χρόνος εκτόξευσης: 1-30 λεπτά ρυθμιζόμενο

Χρόνος θέρμανσης: <45 λεπτά

Θερμοκρασία λειτουργίας της σήραγγας: ≤ 150°C

Κατανάλωση ενέργειας: 60

Μέγεθος: 6*2.2*2.5

Βάρος: 5,8 τόνους

Στην κατάσταση 2, η δεξαμενή βερνίκου δεν κινείται και δεν χρειάζεται μετάδοση, δεν χρειάζεται κίνηση,

Μηχανή βερνίκισης στατορίων που χρησιμοποιείται κυρίως για την επεξεργασία μονωτικών συστοιχιών στατορίων

σώμα, ψυγείο ψύκτη νερού και δεξαμενή προμήθειας βερνίκης.

Ηλεκτρικά μονωτικά Εμπνευστικές ρητίνες και βερνίκια, σύνθετα βάζων, συμμορφωτικές επιχρίσεις, βερνίκια και χρώματα για τις βιομηχανίες.

Υπάρχουν διαφορετικά στάδια μόνωσης που σχετίζονται με την μόνωση ηλεκτρικού κινητήρα.

1Ηλεκτροστατική επίστρωση σκόνης

2. Απομόνωση σχισμών (Εντάσσεται απομονωτικό χαρτί από πολυεστέρα στις σχισμές των σιδηροτροχών ή των στατορ)

3. Εισαγωγή σφήνας

4Περνίκι διήθησης ή στάθμευσης

Η υψηλής ποιότητας εποξική ρητίνη προσφέρει ένα ευρύ φάσμα ρητίνης εμποτισμού για κινητήρες, γεννήτριες και μετασχηματιστές.Βέλτιστα αποτελέσματα βύθισης ή στάλματος παρέχονται λόγω της εύκολης λειτουργίας και συντήρησης της μηχανής μας. The use of vacuum or vacuum pressure impregnation applications techniques provides for optimum machine protection against all type of stress by using a correctly engineered combination of impregnating resin , σύστημα μόνωσης και διαδικασία εφαρμογής. The removal of the air content from a winding by the application of vacuum let extend the working life of the machine due to increase of thermal dissipation as well as providing for improve mechanical propertiesΗ χρήση τόσο του κενού όσο και της πίεσης ως μέθοδος εφαρμογής της δευτερογενούς μονωτικής εποξικής ρητίνης επιτρέπει την εφαρμογή υγρού υλικού (το υγρό εξαφανίζεται με ευρύ φάσμα ιξώδους,Μερικές φορές απαιτείται περισταλτική αντλία) σε πιο απαιτητικό ηλεκτρικό εξοπλισμόΗ ορθή χρήση της διάχυσης υπό κενό επιτρέπει επίσης την ολική διάχυση για περιστρεφόμενες ηλεκτρικές μηχανές με το σωστά σχεδιασμένο σύστημα μόνωσης έως τουλάχιστον 13,8 kV προδιαγραφές.
