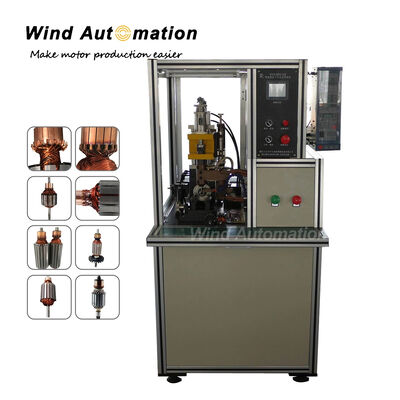

Μηχανή Συγκόλλησης, Σύντηξης και Στερέωσης με Θερμό Σφυρηλάτημα για Συλλέκτη Οπλισμού Κινητήρα DC

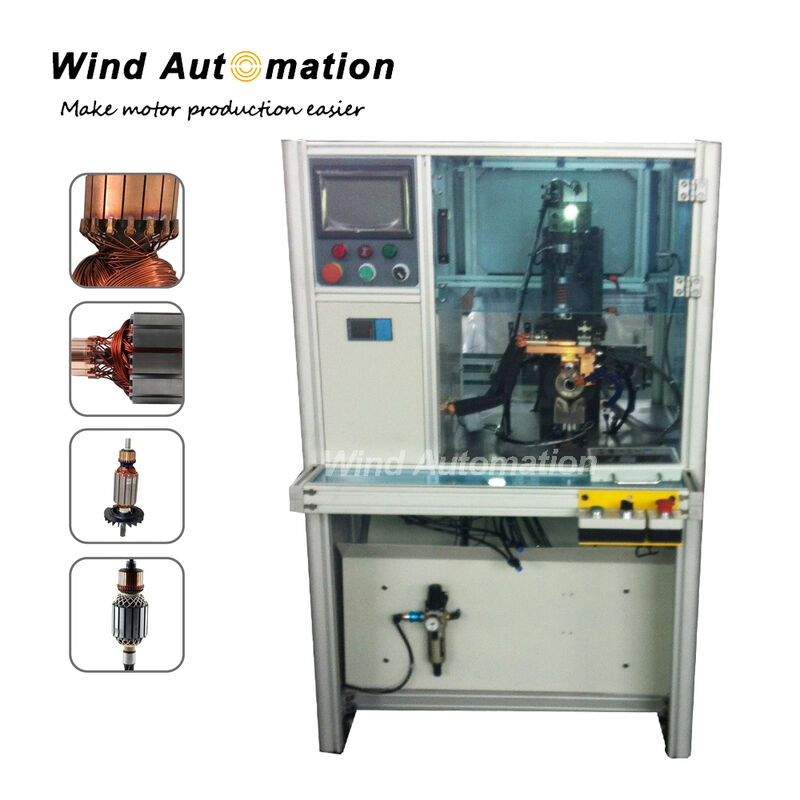

Μηχανή Σημειακής Συγκόλλησης DC Τροφοδοσίας για Επαγωγείς Στροφείου Συγκόλλησης Ενώσεων Ζεστής Στήριξης WIND-DC-CW003



(1) Εφαρμογή:

Επαγωγείς κινητήρων PMDC με συλλέκτη αγκίστρου, συλλέκτη ανύψωσης

Μηχανή σημειακής συγκόλλησης συλλέκτη, αγωγός, ζεστή στήριξη, συγκόλληση για λεπτό ή μεγάλο σύρμα, υψηλή συχνότητα

Συγκόλληση μετατροπέα και ζεστή στήριξη συλλέκτη με μικρό μεγάλο σύρμα, λεπτό και μεγάλο σύρμα, με συσκευή ψύξης νερού

(λειτουργεί ως κλιματιστικό)

Η σύνδεση συγκόλλησης του τμήματος του συλλέκτη και του σύρματος, η μηχανή συγκόλλησης τοποθετείται δίπλα στο

χάλκινο σύρμα και την ωτίδα κατά τη ζεστή στήριξη για να ενισχύσει την ηλεκτρική και μηχανική σύνδεση.

Για συλλέκτη τύπου αγκίστρου, κάθε τμήμα έχει ωτίδα, η μηχανή συγκόλλησης συλλέκτη ζεστά σφυρηλατεί τον

επαγωγέα του πηνίου του στάτορα και το τμήμα του συλλέκτη και γεμίζει τουλάχιστον κάποιες κοιλότητες μεταξύ του σύρματος

και της ωτίδας με ηλεκτρόδιο.


(2) Πλεονεκτήματα:




(3) Ερωτήσεις και απαντήσεις για τη μηχανή συγκόλλησης:
   (Πώς να επιλέξετε μια κατάλληλη μηχανή συγκόλλησης, ζεστής στήριξης)
1- Είναι το ρεύμα και ο χρόνος κάθε τμήματος ρυθμιζόμενα;

--- Νομίζω ότι η ερώτησή σας αφορά την επίτευξη ομοιόμορφης και σταθερής ποιότητας συγκόλλησης για κάθε τμήμα,
Η μηχανή τροφοδοσίας DC με υψηλή συχνότητα έχει ομοιόμορφη και σταθερή έξοδο ρεύματος, μπορεί να εξασφαλίσει ομοιόμορφη ποιότητα συγκόλλησης,

Στην οθόνη ρύθμισης παραμέτρων της μηχανής, υπάρχουν ρυθμίσεις ρεύματος και χρόνου συγκόλλησης 6 τμημάτων για επαγωγείς με πολλούς αγκίστρους, όπως 63 αγκίστρους,
και για έναν συλλέκτη με 24 αγκίστρους, μπορείτε να χωρίσετε την παράμετρο συγκόλλησης σε 3 στάδια ρυθμίζοντας τον αριθμό μπάρας ως 1+22+1 = 24 ή να χωρίσετε τη ρύθμιση για να ορίσετε 1+1+1+2+3+16 = 24
λαμβάνοντας υπόψη τον χρόνο θέρμανσης για το ηλεκτρόδιο και την πραγματική κατάσταση,

Στην πραγματική παραγωγή, ορισμένοι χρήστες απλώς ορίζουν τον αριθμό μπάρας στο Τμήμα 1 ως 24,

2- Πώς ελέγχεται η απόσταση του ηλεκτροδίου;
--- Η προτεινόμενη απόσταση είναι περίπου 1,5mm έως 2mm, θα πρέπει να είναι μεγαλύτερη από 1mm σε περίπτωση που η εξωτερική διάμετρος του συλλέκτη έχει κάποια διαφορά
Μπορείτε να ελέγξετε με ένα αντικείμενο πάχους 1,5mm ως μετρητή ελέγχου

3- Υπάρχει κάποιος κανόνας για τη μέτρηση και την ανάδραση αυτής της απόστασης;
--- Όχι ακόμα κανόνας, μόνο παρατήρηση από τον χειριστή,

4- Πώς ρυθμίζεται και ελέγχεται η πίεση που εφαρμόζεται από το ηλεκτρόδιο στον αγκίστρο;
--- Με διαφορετικά μεγέθη ελατηρίου πίεσης η πίεση μπορεί να ρυθμιστεί, για χονδρική ρύθμιση με ελατήριο, για λεπτή ρύθμιση με βίδα στην κορυφή
    και ο τελευταίος τύπος WIND-TMI-3 με σερβοκινητήρα για τον έλεγχο της πίεσης

5- Υπάρχει κάποιο δυναμομετρικό κύτταρο για τον έλεγχο αυτής της πίεσης;
--- Όχι ακόμα
Μηχανή υδραυλικής και σερβο-πίεσης Wind Automation για συλλέκτη,
η τοποθέτηση άξονα έχει αυτό το είδος δυναμομετρικού κυττάρου που μπορεί να ελέγξει και να δείξει την πίεση,
Εφαρμόζουμε αυτό στη νέα μηχανή συγκόλλησης WIND-DC-CW003 με πίεση σερβο-συσκευής αργότερα,
Αυτό θα εφαρμοστεί για τοπικούς χρήστες που το απαιτούν πρώτα

6- Πώς ελέγχεται το ρεύμα συγκόλλησης, διατηρείται σταθερό; Ανάδραση ρεύματος;
--- Το σταθερό ρεύμα συγκόλλησης ελέγχεται από την τάση


7- Ποια είναι τα βήματα του κύκλου συγκόλλησης, πώς ρυθμίζεται κάθε τμήμα αυτού του κύκλου; (ΠΟΛΥ ΣΗΜΑΝΤΙΚΟ)
--- Ο κύκλος συγκόλλησης είναι η επαφή του ηλεκτροδίου με τον αγκίστρο του συλλέκτη, στη συνέχεια η πίεση στον αγκίστρο του συλλέκτη, η διατήρηση της πίεσης και η απελευθέρωση
Παρακαλώ ελέγξτε το γράφημα του κύκλου συγκόλλησης στη συνημμένη φωτογραφία
Αυτός ο κύκλος σχετίζεται με τέσσερις παράγοντες,
η επιφάνεια επαφής του ηλεκτροδίου και του αγκίστρου του συλλέκτη, η τιμή πίεσης, ο χρόνος διατήρησης της πίεσης, η τάση συγκόλλησης
Μπορείτε να έχετε έναν καλύτερο κύκλο με τη συνεργασία αυτών των τεσσάρων παραγόντων,
Ο χρόνος κύκλου του WIND-DC-CW003 μπορεί να επιτευχθεί είναι 0,4 δευτερόλεπτα ανά υποδοχή, ο ταχύτερος σε μηχανές συγκόλλησης επαγωγέων κινητήρων στην Κίνα μέχρι τώρα

Η υψηλή συχνότητα 15KHz εξασφαλίζει το καθαρό ρεύμα εξόδου DC, ενώ ορισμένες μηχανές συγκόλλησης 2KHz, 4KHz δεν είναι υψηλής συχνότητας
Το σταθερό ρεύμα μπορεί να εξασφαλίσει τη συγκόλληση κάθε τμήματος χωρίς δισταγμό, οπότε η τροφοδοσία DC είναι ταχύτερη και εξοικονομεί ηλεκτρική ενέργεια

8- Υπάρχει κάποιο προειδοποιητικό σημάδι για κακή συγκόλληση;
--- Ναι, η μηχανή έχει αυτή τη λειτουργία




(4) Παράμετροι Μηχανής Συγκόλλησης:

Διάμετρος σύρματος: 0,01~1,2mm

Εξωτερική διάμετρος επαγωγέα: 20~100mm

Ύψος στοίβας επαγωγέα: 10~100mm

Εξωτερική διάμετρος συλλέκτη: 8~70mm

Πηγή αέρα: 5~7KG/cm2

Ισχύς συγκόλλησης: 10~30KW

3φασικό AC 380V 50~60Hz

Βάρος: περίπου 350KGS

Τροφοδοτικό συγκόλλησης: Αυτο-αναπτυγμένο υψηλής συχνότητας 15KHz, 500~5000A της Wind Automation

Σύστημα ελέγχου: Ιαπωνικό PLC Mitsubishi

Έλεγχος ευρετηρίασης: Ιαπωνικό σύστημα τοποθέτησης σερβοκινητήρα Mitsubishi Οθόνη αφής 7 ιντσών



(5) Χαρακτηριστικά:

1)  Μηχανή σημειακής συγκόλλησης συλλέκτη, αγωγός, ζεστή στήριξη, συγκόλληση για λεπτό ή μεγάλο σύρμα, υψηλή συχνότητα

     Συγκόλληση μετατροπέα και ζεστή στήριξη συλλέκτη με μικρό μεγάλο σύρμα, λεπτό και μεγάλο σύρμα, με ξεχωριστή

     συσκευή ψύξης νερού (λειτουργεί ως κλιματιστικό)

2)  Η λειτουργία συγκόλλησης σχετίζεται με την περιοχή του ράβδου βολφραμίου, την πίεση, τον χρόνο συγκόλλησης, την τιμή τάσης-ρεύματος3)  Η εξωτερική διάμετρος του επαγωγέα, το μέγεθος του άξονα σχετίζονται με το εξάρτημα

     Εξωτερική διάμετρος επαγωγέα κανονικό εύρος 20~60mm

     Άξονας κάτω από 16mm Μέγεθος άξονα

(6)
Ανατροφοδότηση Διεθνών Πελατών: Το έτος 2025

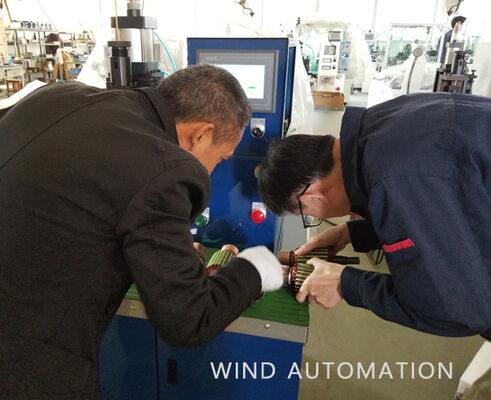

Η εταιρεία XYZ  διαθέτει επίσης μια μηχανή συγκόλλησης που κατασκευάστηκε από την Shanghai Wind Automation Equipment, όπως απεικονίζεται.


Η εταιρεία ABC χρησιμοποιεί τη μηχανή συγκόλλησης στη διαδικασία κατασκευής κινητήρων
