Πώς να Δέσετε το Πηνίο του Στάτορα με Μηχανή Δεσίματος για Μέγεθος Πλαισίου Κάτω από 110 Ραμμένο Κορδόνι Πλεκτό

Δύο πλευρικές σπείρες κορδέλας

1.Παράμετρος

2.Πλεονεκτήματα απόδοσης

Προστατευτικά δόντια για να διασφαλιστεί η μη βλάβη της επένδυσης της τρύπας

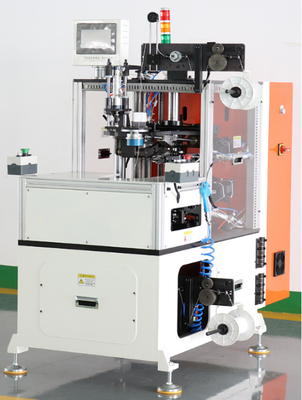

1) Η μηχανή διπλής πλευρικής κολίδας αποτελείται από το τμήμα βάσης, το τμήμα άνω γάντζου, το τμήμα κάτω γάντζου,

και μέρος τροφοδοσίας σύρματος

2) Η μηχανή ταινίας υιοθετεί τον ελεγκτή κίνησης Schneide για τον έλεγχο του συστήματος servo,

και η διεπαφή ανθρώπου-μηχανής διευκολύνει τη ρύθμιση των παραμέτρων·

3) Χρόνος κύκλου δέσμευσης ≤ 1S/τμήμα,

Η στεγανότητα του δεσμευτικού καλωδίου πληροί τις απαιτήσεις του πελάτη,

και το εύρος κίνησης δεν υπερβαίνει τα 2 mm

4) Διαφορετικά πάχους του στατήρα μπορεί να ρυθμιστεί γρήγορα για την παραγωγή μέσα σε 5 λεπτά

5) Για διαφορετικές διαστάσεις στατορ μπορεί να αλλάξει γρήγορα εργαλεία, με χρόνο περίπου 20 λεπτά

6) Κάθε μέρος του εξοπλισμού έχει ξεχωριστές λειτουργίες εντοπισμού και

Εφοδιασμένο με κουμπιά αποδιορθώσεως για εύκολη αποδιορθώσεως

6) Το τμήμα ευρεσιτεχνίας τροφοδοτείται από σέρβο κινητήρες Schneide και

μπορεί να ρυθμιστεί για τη σύνδεση σχισμής με σύνδεση σχισμής και σύνδεση σχισμής χωρίς σύνδεση

8) Ο σπινδύλος οδηγείται από τον σέρβο κινητήρα Schneide και η ταχύτητα μπορεί να ρυθμιστεί

9) Η γωνία της βελόνας τροφοδοτείται από σέρβο κινητήρα Schneide και η γωνία μπορεί να ρυθμιστεί ελεύθερα.

10) Με αυτόματη τροφοδοσία σύρματος, αυτόματη κοπή σύρματος, διάταξη έντασης, ορατή δύναμη έντασης,

και ρυθμιζόμενη ένταση σύνδεσης

11) Αποθηκευμένη θύρα δικτύου για απομακρυσμένη αποδιορθωτική επεξεργασία και πρόσβαση στο MES

12) Υιοθέτηση μηχανισμού προστασίας της ασφάλειας, λειτουργία σε όρθια στάση και ένα κουμπί χειρός για την εκκίνηση

• Εύκολη φόρτωση και εκφόρτωση βαρέων στατορ
• Εναμελής πλευράς κορδέλα
• Υψηλό επίπεδο ποιότητας της διαδικασίας κοπής
• Ολόκληρος ο κύκλος εργασίας είναι πλήρως αυτόματο, εξαιρουμένης της χειροκίνητης φόρτωσης και εκφόρτωσης
• Ενσωματώσιμα σε γραμμή παραγωγής
• Δεν χρειάζεται αλλαγή εργαλείων για διαφορετικό μήκος στοίβας, απαιτείται μόνο μηχανική ρύθμιση
• Διαφορετικοί τρόποι σύνδεσης διαθέσιμοι, σύνδεση δια σχισμής, σύνδεση χωρίς σχισμή ή φανταχτερή σύνδεση

Αυτή η μηχανή πλέξιμο Stator περιστροφίου είναι για δαντέλα το άκρο του stator περιστροφίου ένα πλάι στο άλλο,

είναι μια διαδικασία παραγωγής μεγάλου κινητήρα επαγωγής κινητήρα AC που καλύπτει το πλαίσιο 112, 132, 160

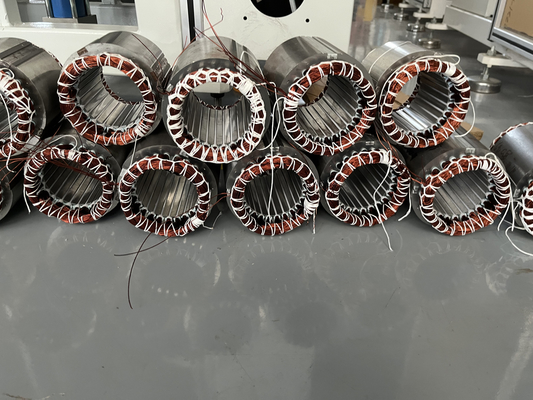

Το κορδόνι σπείρωσης στατορ είναι η διαδικασία στενής στερέωσης των τερμάτων σπείρωσης πεδίου ενός στατορ ηλεκτρικού κινητήρα με ραμμένο καλώδιο,

επίσης ονομάζεται πλέξιμο τροχιάς κινητήρα στατήρα.

Εφαρμογή μηχανής Stator Coil Knot:

Η σύνδεση χρησιμοποιείται συνήθως σε κινητήρες μεγάλης διάρκειας ζωής ή υψηλής απόδοσης, όπως κάποιος κινητήρας επαγωγής όπου το κόστος αποτυχίας είναι υψηλό.

Παράμετρος μηχανής Stator Coil Knot:

1. Διαστάσεις των στατορών

Το εργαλείο σχετίζεται με τον στατήρα OD,

Όταν η υπερβολική δόση του στατήρα είναι ίδια, δεν χρειάζεται να αλλάξετε εργαλεία,

-Μέγιστη εξωτερική διάμετρος: 140mm

Μέγιστη εσωτερική διάμετρος: 90 mm

-Μεγέθος πυρήνα: 10-90mm

- ύψος περιστροφής: Cam της μηχανής σχετίζεται με το ύψος περιστροφής σας και στις δύο πλευρές

2Σύνδεσμος.

Το στρογγυλό σχοινί δέσμευσης χρησιμοποιείται ευρέως,

Θα μπορούσες να βγάλεις μια φωτογραφία του επίπεδου καλωδίου για να το ελέγξουμε;

3. Αντικατάσταση εργαλείων

Ναι, η αλλαγή εργαλείων και αλλαγή προγράμματος μπορεί να γίνει μέσα σε 20 λεπτά.

και ο εργαζόμενος πρέπει να ρυθμίσει τις βελόνες σε ύψος και θέση για το τυποποιημένο μηχάνημα που αναφέραμε,

Αν θέλετε να προσθέσετε ειδική λειτουργία, το μηχάνημα θα είναι εξατομικευμένο και θα κοστίζει περισσότερο,

Εφαρμογή:

Για γεννήτρια, αντλία βαθιάς νερού, μονόπτωση τριών φάσεων μηχανών

Πλεονεκτήματα

1.Χρησιμοποιήστε το στατήρα Εσωτερική πλευρά Διαμέτρου για να κάνετε την τοποθέτηση, εύκολο να αλλάξετε εργαλεία

2Τρεις κινητήρες servo διασφαλίζουν την εύκολη ρύθμιση της μηχανής και την ομαλή σύνδεση,

Ένα ελεγκτικό κινητήρα ελέγχου του στατήρα δείκτη

Ένας κινητήρας servo ελέγχει την κίνηση του ακροφύλλου (ο ακροφύλλος καθοδηγεί το ραμμένο καλώδιο)

Ένα κινητήρα ελεγχόμενο από το servo τη μηχανική κίνηση ολόκληρης της μηχανής

3Ένα από τα πιο δημοφιλή μηχανήματα κατά τη διάρκεια της κατασκευής μηχανών κινητήρα επαγωγής,

Αναβάθμιση κάθε έτος ανά τοπικό χρήστη
