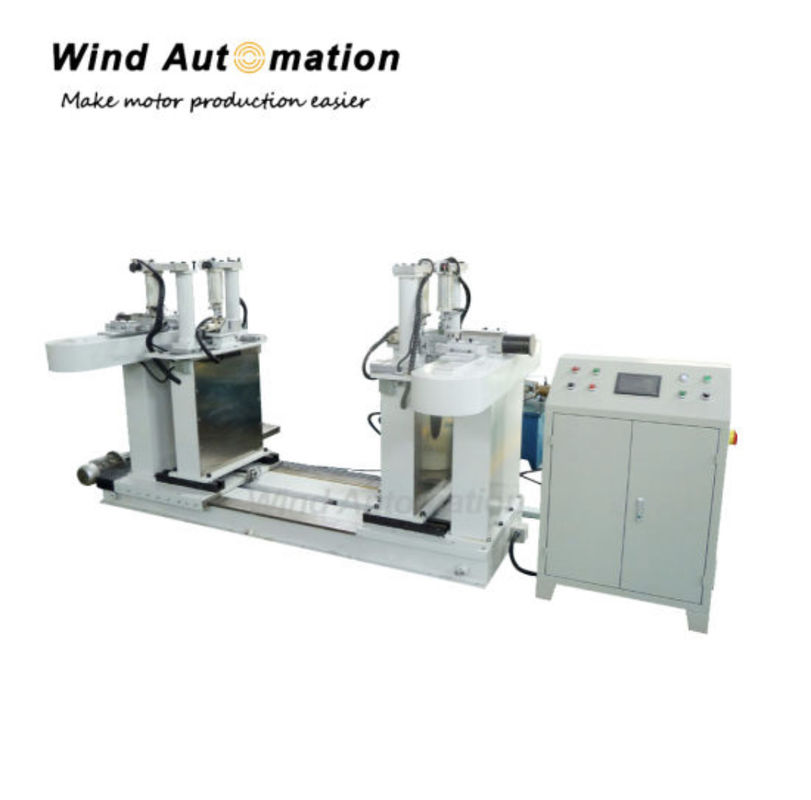

Αυτοματοποίηση της παραγωγής των αιολικών γεννήτριων

Μηχανή περιστροφής στρογγυλού καλωδίου για αυτοκίνητα

WIND-FMΜηχανές για την κατασκευή ηλεκτρικών κυψελώνμπαρ

• Πεδίο παροχής

• Όροι χρήσης του εξοπλισμού:

2.1 Περιβαλλοντική θερμοκρασία: - 5°C ̇ 40°C

2.2 Σχετική υγρασία: ≤ 85%

2.3 τροφοδοσία 3×380V±10% 50HZ 20kw

2.4 αέρα υπό πίεση 0,5 MPa· 0,7 MPa

2.5 Διαστάσεις του εξοπλισμού (L × W × H) /mm:5000 × 2800 × 1900 (ΓΓ)

3.Η κύρια σύνθεση και οι τεχνικές απαιτήσεις του εξοπλισμού:

3.1 Είναι κατάλληλο για την κάμψη του TBR GB5584.2/TMR GB5585.1

3.2 Οι προδιαγραφές και οι παραμέτροι των ράβδων χαλκού παρατίθενται στον ακόλουθο πίνακα (που παρέχεται από τον χρήστη):

3.3 Α32, Α33

Το μέγιστο μέγεθος της εγκάρσιας τομής μιας μόνος ρίζας: 18 mm × 40 mm

Το μέγιστο μέγεθος της εγκάρσιας τομής όταν δύο ρίζες λυγίζουν ταυτόχρονα:2 × 7 mm × 40 mm

3.4 Η άκρη δεν καλύπτεται με μονωτικά μέρη:25mm-50mm

3.5Ο εξοπλισμός πρέπει να είναι σε θέση να ολοκληρώσει το σχήμα κάμψης μετά την απομόνωση των περιτυλίξεων του στατορίου και του ροτόρου, ως εξής.

(1) Οι άκρες είναι καμπύλες.

(2) Οι άκρες είναι καμπύλες και οι δύο άκρες μπορούν να είναι στην ίδια κατεύθυνση.

(3) Η μία άκρη είναι καμπυλωτή.

4Περιγραφή των χαρακτηριστικών του εξοπλισμού

3.1 Χρησιμοποιείται για την αυτόματη κάμψη μετά την μόνωση της χαλκού ράβδου του περιστρεφόμενου κινητήρα.

3.2 Η ασφάλεια της μόνωσης του κυλίνδρου πρέπει να διασφαλίζεται κατά τη διάρκεια του χύτευσης και δεν πρέπει να υπάρχει μόλυνση από λάδι και μηχανική βλάβη.

3.3Τα χρησιμοποιούμενα εξαρτήματα και εξαρτήματα είναι σύμφωνα με τα σχετικά εθνικά πρότυπα παραγωγής και τις απαιτήσεις προστασίας του περιβάλλοντος και ανήκουν σε γνωστές μάρκες στον κλάδο..

3.4 Κατά την κάμψη, λαμβανομένης υπόψη της ανάκαμψης της ράβδου χαλκού (HB≤48), η γεωμετρία σχηματισμού της τροχιάς είναι ακριβής, το τελικό σχήμα είναι σταθερό και δεν υπάρχουν προβλήματα ποιότητας όπως η αναρρίχηση και η στροφή.

3.5 Ο εξοπλισμός πρέπει να διασφαλίζει ότι η δομή του είναι εύλογη, η τεχνολογία κατασκευής προηγμένη,και όλοι οι μηχανισμοί μετάδοσης και περιστροφής πρέπει να εξασφαλίζουν την ακρίβεια των διαφόρων ενεργειών τουςΥπό τις ίδιες συνθήκες, το μέγεθος της ίδιας προδιαγραφής και η ίδια παρτίδα πρώτων υλών είναι το ίδιο μετά την κάμψη.

3.6 Ο κύριος κινητήρας λειτουργεί ομαλά και ο θόρυβος πρέπει να είναι μικρότερος των 75 ντεσιμπέλ.

3.7Δεν υπάρχει προφανής διαρροή υδραυλικού ελαίου στον εξοπλισμό.

5Η κύρια δομή του εξοπλισμού

Ο εξοπλισμός αυτός αποτελείται κυρίως από τα ακόλουθα τρία μέρη: το τμήμα του πλαισίου, το σύστημα ελέγχου και το καμπυλωτό καμάκι που σχηματίζει τόξο.

Όλα αυτά τα εξαρτήματα είναι εγκατεστημένα σε μια ενιαία πλατφόρμα και ολόκληρος ο εξοπλισμός λειτουργεί και ελέγχεται αυτόματα από PLC και υπολογιστή.

5.1 Το τμήμα των ράφων

Το τμήμα του πλαισίου αποτελείται από συγκολλημένα προφίλ για να εξασφαλίζεται επαρκής αντοχή.

5.1.1 Μέρος μηχανικής εκτέλεσης.

5.1.2 Στενή γραμμή σφραγίσματος.

5.1.3 Στενή γραμμή έξω από την επένδυση.

5.1.4 Περιοχή σύσφιξης της τμηματικής κάμψης.

5.2 Σύστημα ελέγχου

5.2.1 Ο εξοπλισμός υιοθετεί έλεγχο PLC και η ρύθμιση των παραμέτρων ολοκληρώνεται με τη διαδικασία διαλόγου του πολυλειτουργικού πίνακα αφής (κινεζική λειτουργία).Σώθηκε, και ανακαλείται μέσω της οθόνης αφής.

5.2.2 Τα προγράμματα εισάγονται από την οθόνη αφής.

5.2.3 Για την επίλυση του προβλήματος ανατροπής της χαλκού ράβδου, το πρόγραμμα πρέπει να ορίζει μια εντολή διόρθωσης για την αντιστάθμιση του αποτελέσματος ανατροπής.

5.2.4 Ο υπολογιστής είναι σε θέση να εμφανίζει μηνύματα σφάλματος ώστε να μπορεί να αναλυθεί και να διορθωθεί η αιτία.

5.2Το πρόγραμμα είναι προστατευμένο με κωδικό πρόσβασης, έτσι ώστε οι άνθρωποι με διαφορετικά δικαιώματα να μπορούν να ανοίξουν διαφορετικές διεπαφές.

5.3 Σχήμα σχηματισμού τόξου

Το καλούπι αυτού του εξοπλισμού πρέπει να είναι κατασκευασμένο από υψηλής αντοχής στην φθορά χάλυβα με ειδική θερμική επεξεργασία, και το καμπυλωτό μέρος της μπάρας χαλκού είναι με ακρίβεια τόξο σχηματισμένο,και η καμπυλότητα της ράβδου χαλκού μετά το σχηματισμό δεν χρειάζεται πλέον να διορθώνεται χειροκίνητα στο σχήμα ακτίνων, και μπορεί να ενσωματωθεί απευθείας στον ρότορα.

Διαφορετικά σχήματα ράβδων χαλκού χρειάζονται διαφορετικά καλούπια, εάν το σχήμα τόξου της ράβδου χαλκού είναι το ίδιο, τότε οι ράβδοι χαλκού διαφορετικών μεγεθών μπορούν να μοιράζονται ένα ζευγάρι καλούπια.

Το καμπυλισμό του τερματικού καλούπι είναι λογικό, αποτελεσματικό, ακριβές και εύκολο στη ρύθμιση.

5.4 Προϊόντα ασφαλείας

Το τροχαίο μέρος της μηχανής είναι εξοπλισμένο με κάλυμμα και κουμπί διακοπής έκτακτης ανάγκης.

5.5 Ο εξοπλισμός διαθέτει δικό του υδραυλικό σταθμό εργασίας.

6. Περιγραφή της διαδικασίας

Διαδικασία σχηματισμού κυλίνδρου: τοποθέτηση της συρματικής ράβδου→ αυτόματα σχηματισμός→ χαλάρωση της συρματικής ράβδου→ αφαίρεση του προϊόντος → επαναφορά της μηχανής.

7.Υπηρεσίες και οδηγίες

7.1 Ο εξοπλισμός δοκιμής αυτοκαθαρίζεται κάθε φορά που ενεργοποιείται.

7.2 Το σύνολο της μηχανής παρέχεται υπό εγγύηση επί δύο έτη από την ημερομηνία παράδοσης (εκτός από ευάλωτα και καταναλώσιμα μέρη) και δωρεάν επισκευή,παρέχονται υπηρεσίες συμβουλευτικής συντήρησης και αντικατάστασης εντός δύο ετών,
