Τέσσερα βραχίονα αυτόματη μηχανή σχηματισμού πλέγματος CNC
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Κριτικός παράγοντας: | Αποφασίζει την ικανότητα κατασκευής κινητήρων | Λειτουργώντας σταθμός: | Συνδυασμένη μηχανή |
|---|---|---|---|
| Μέγεθος καλωδίου χειρισμού: | 3mm*8mm, AWG9, AWG0 | Διαδικασία σχηματισμού καρφίτσας: | Κόψιμο, αποκόλληση σμάλτου, σχηματισμός |
| Το κύκλος ζωών: | Ο χρόνος κύκλου που σχετίζεται με το μήκος του καλωδίου | Κωδικός ΕΣ: | 84798110 |

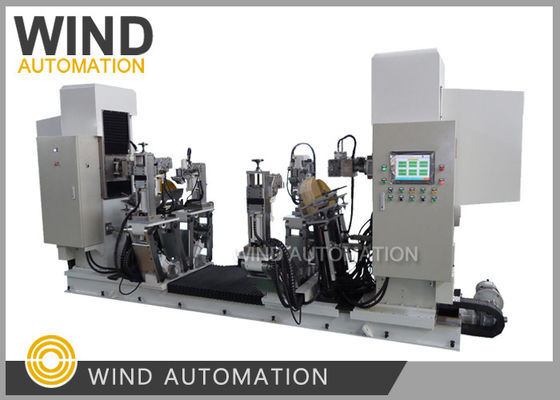

Μηχανές σχηματισμού κυψελών με τέσσερα χέρια
Η μηχανή σχηματισμού τόξου είναι πολύ σημαντική για την παραγωγή κινητήρων.
Η Wind Automation είχε προμηθεύσει πολλούς Ρώσους πελάτες.
Χαρακτηριστικά
(1) Αυτό το μηχάνημα υιοθετεί ψηφιακό έλεγχο, που εκτελείται από CNC αναλογική υδραυλική βαλβίδα, όλες οι παραμέτροι μπορούν νανα εμφανίζονται, να τροποποιούνται, να αποθηκεύονται στην οθόνη, να αποθηκεύονταιμπορεί να φθάσει σε περισσότερα από 1000 κομμάτια, όλες οι παραμέτρους μπορούν να καλούνται ανά πάσα στιγμή, οι παραμέτροι της τροχιάς και η αυτόματη ανίχνευση της τιμής εμφάνισης στην οθόνη.
Η Wind Automation είχε προμηθεύσει πολλούς Ρώσους πελάτες.
Χαρακτηριστικά
(1) Αυτό το μηχάνημα υιοθετεί ψηφιακό έλεγχο, που εκτελείται από CNC αναλογική υδραυλική βαλβίδα, όλες οι παραμέτροι μπορούν νανα εμφανίζονται, να τροποποιούνται, να αποθηκεύονται στην οθόνη, να αποθηκεύονταιμπορεί να φθάσει σε περισσότερα από 1000 κομμάτια, όλες οι παραμέτρους μπορούν να καλούνται ανά πάσα στιγμή, οι παραμέτροι της τροχιάς και η αυτόματη ανίχνευση της τιμής εμφάνισης στην οθόνη.
(2) Ο εξοπλισμός αυτός μπορεί να ολοκληρώσει αυτόματα και διαδοχικά τη διαδικασία σχηματισμού των κυλίνδρων από το φουσιόμορφο στις κυλίνδρες του προϊόντος.
(3) Το άνοιγμα του κυλίνδρου, η γωνία, το ύψος της μύτης, το τόξο, ο ακριβής έλεγχος μετά το σχηματισμό, δεν χρειάζεται πλέον να επανασχηματίζεται το καλούπι.
(4)Το σύστημα κορυφής του τόξου αυτού του εξοπλισμού υιοθετεί τύπο σύνδεσης πολλαπλών πινάκων, συνδέει χειροκίνητα διαφορετικό τόξο για να εξασφαλίσει την διαφορετικήπροδιαγραφή των απαιτήσεων σχηματισμού των τερμάτων της τροχιάς;
(5) Το κλιπ αυτού του εξοπλισμού μπορεί να ρυθμιστεί από 0 έως 140°, η γραμμική άκρη και η γωνία στροφής στο τέλος δεν θα εκπυρσοκροτήσουν,και το κλειδί clip σφιχτά και δεν θα μετακινηθεί στη διαδικασία σχηματισμού για να εξασφαλιστεί καμία μηχανική βλάβη μεταξύ των περιτυλίκων, η μόνωση μεταξύ των κύκλων της τροχιάς είναι άθικτη ώστε να εξασφαλίζεται η αξιόπιστη ηλεκτρική απόδοση της τροχιάς·
(6) Ο εξοπλισμός αυτός έχει πολύ εύκολη μέθοδο λύσης του προβλήματος ανατροπής του κυλίνδρου.
Τα συστήματα είναι ανεξάρτητα, προσαρμόζονται και αντισταθμίζονται από μόνα τους χωρίς να παρεμβαίνουν μεταξύ τους.
Προδιαγραφές
Προδιαγραφές
1Το μέγιστο πλάτος του τύπου T: 120 mm.
2Διάστημα προβολής στις άκρες μετά το σχηματισμό: 75-560 mm.
3,Μαξ. συμπεριλαμβανόμενη γωνία μεταξύ δύο γραμμικών πλευρών: 0~70° ρυθμιζόμενη αντίστοιχα για τις μπροστινές και πίσω γωνίες, συνολική γωνία 0~140°,
4Συνολικό πλάτος ανοίγματος κυλίνδρου (περίοδος): 100~800mm. (Μπορεί να φτάσει τα 1000mm όταν η γωνία είναι μέγιστη)
5Το τμήμα του κυλίνδρου (εύρος × ύψος): 7~30mm × 12~70mm, ελάχιστο 7×12mm, μέγιστο 30×70mm, 2 ελατήρια το καθένα μπροστά και πίσω.
6Διάμετρος πινής μύτης κυλίνδρου: φ24, φ39;
7,Κλίση του μέρους της μύτης του κυλίνδρου: 0~30°·
8"Υψόμετρος κορυφής της μύτης: -80~300 mm.
9, Το ανώτατο ύψος τόξου: 0 ~ 250mm, το μέγιστο μπορεί να φτάσει τα 350mm όταν το μεγάλο άνοιγμα;
10Πλήρης ακρίβεια σχηματισμού: γωνία <± 0,2°.
11,Κύκλος σχηματισμού κυλίνδρων: σε 1~2min·
12"Πίεση συστήματος υδραυλικού σταθμού αντλίας: 8Mpa, πίεση αντοχής σωλήνα πετρελαίου: > 20Mpa,
13Άλλα πρότυπα έχουν επίσης το ίσιο μήκος: 1600mm, 2500mm, 3200mm.
Κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο.
