Χοντρόστρωτο μονωμένο στάνταρ περιτύλιγμα μηχανή περιτύλιγμα βελόνα περιτύλιγμα για μηχανοκίνητο μηχάνημα χωρίς βούρτσα
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Διάγραμμα περιστροφής: | Σύμφωνα με το διάγραμμα περιστροφής | Άνεμος τύπος: | Επίδεσμος με βελόνα αντί για πτήση με πτήση |
|---|---|---|---|
| Λειτουργώντας σταθμός: | Μία σταθμός 3 βελόνες ως τρεις σταθμούς περιστροφέας | Ταχύτητα τυλίγματος: | 300RPM έως 500RPM σύμφωνα με το Wire Gauge |
| Αυτόματος τύπος: | Πλήρως αυτόματο | Χρώμα μηχανών: | Λευκό ή ανά απαίτηση πελάτη |
| Μέγεθος καλωδίου: | AWG 17, 1,2 χιλιοστά | Μετά από τις πωλήσεις: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
Πυκνοποιημένη συσκευή περιστροφής περιστροφής περιστροφήςWIND-3A-TSM
Εφαρμογή:
Ηλεκτρονικοί στατορ BLDC με περιέλιξη βελόνας για τρεις φάσεις κινητήρα όπως ραπτομηχανή, κλιματιστικό συμπιεστή,
Συμπιεστήρας ψυγείου,υδροτρυπαντήρας αυτοκινητοβιομηχανίας,κινητήρας αντλίας καυσίμου με 6 πόλους, 9 πόλους, 12
στύλοι ή 18 στύλοι
Πλεονεκτήματα
- Δεν ξέρω.✔3 βελόνες αέρα 3 slots ταυτόχρονα, ευρύτερο μπορεί να ολοκληρώσει την περιτύλιξη σε3 φορές για 9πολ BLDC στατήρα
- Δεν ξέρω.✔ Μπορεί να ανεμίσει 6, 9, 12 πόλους στατορ που είναι πολλαπλάσια των 3slots
- Δεν ξέρω.✔ Η ταχύτητα περιστροφής μπορεί να ρυθμιστεί ανά διάμετρο καλωδίου από 0,08 mm έως 1,2 mm,
και βαρέα ή ελαφριά στατήρα, με μεγάλο ή μικρό ύψος στοίβας, έχουν καλή απάθεια χωρίς επικάλυψη
Χαρακτηριστικό:

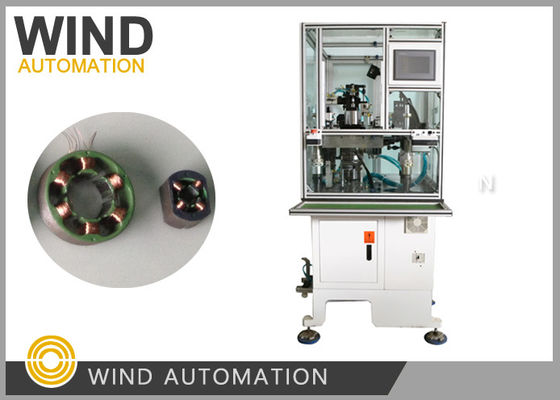

Μηχανή περιστροφής στατορ χωρίς βούρτσα WIND-3A-TSMέχει σχεδιαστεί για την παραγωγή πολυπόλων 3 φάσεων στατορ
Η τροχιά του είναι τετράγωνη.Κάνει καλώδια τυλίγμα και συστοιχία ταυτόχρονα και αυτόματα.
Οι τρύπες, η περιστροφή βελόνων, η διαμόρφωση, η ευρεσιτεχνία, η τοποθέτηση του καλωδίου γέφυρας, τα καλώδια κοπής είναι πλήρως αυτόματα.
Παράμετρος:
Διάμετρος καλωδίου: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)
Δοκιμαστικό αναγνωριστικό του στατήρα: 15~65mm
μήκος πυρήνα:7-110mm
Στροφές 0-99999
Διαδικασία λειτουργίας: σταδιακή/αυτόματη
Στάτορες: 6 στύλοι, 9 στύλοι, 12 στύλοι, 18 στύλοι (προσαρμοσμένο)
Πίεση αέρα: 5-7 kg/τ.μ.
Δύναμη:2KW, AC220V 50/60Hz
Βάρος: περίπου 450 κιλά
Μέγεθος: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
1Ποιο είδος περιτύλιξης βελόνας του στατήρα θα επιλέξουμε για τον στατήρα μας στο συνημμένο σχέδιο;
Η μηχανή περιστροφής WIND-3A-TSM με συσκευή εξυπηρέτησης με δείκτη περιστροφής
και γωνιακή συσκευή swing κάμερα είναι πολύ κατάλληλη για την περιστροφή του στατήρα σας metioned στο σχέδιο,
Είναι πολύ σταθερό στην περιστροφή μεγάλων και μικρών καλωδίων, ανυψώνει ή ελαφρύ BLDC κινητήρα καταπιεστή στατορ.
2.Μπορείτε επίσης να υπολογίσετε την περίοδο περιστροφής του σχεδιασμού μας,Πόσα στατήρα μπορούμε να παράγουμε;
Σε μια ώρα;
Σύμφωνα με τα δεδομένα περιστροφής σας, αριθμός στροφών 27, διάμετρος καλωδίου 0,8mm,
Η ταχύτητα περιστροφής που προτείνουμε είναι 300RPM, και χρειάζονται περίπου 1 λεπτό για να πάρει 1pc τραυματισμό στατήρα,
Σε μια ώρα μπορείς να πάρεις πάνω από 60 κομμάτια.
3Ποιο είναι το υλικό που πρέπει να παρέχουμε για το ίχνος μηχανής;
Τα παρακάτω δείγματα απαιτούνται για την κατασκευή και την έναρξη λειτουργίας των μηχανών:
1- Κύβλος στατορίων 5 τεμάχια χωρίς περιέλιξη.
2- Στατήρα τραύματος 1pc.
3. Χαλκό σύρμα 1 ρόλο αρκετό για την επικάλυψη 15pcs stators
4Πώς να λύσουμε το πρόβλημα αν έχουμε ερώτηση όταν αρχίσουμε να χρησιμοποιούμε το μηχάνημα;
Μπορείτε να μας στείλετε e-mail, η Wind Automation μπορεί να σας απαντήσει εντός 24 ωρών.
Παρακάτω είναι ένα παράδειγμα από το πρόβλημα πυροβολισμού,
Για να επιτρέψετε στο μηχάνημα να γυρίσει στην αρχική θέση, ακολουθήστε τα παρακάτω βήματα.
1. πατήστε "Handbook", ανεβάστε το κύριο σπινθήρα με την ενέργεια όχι
2. Να συναρμολογήσει ακροφύσια, επειδή η σχετική θέση χρειάζονται τα ακροφύσια
3. Ρυθμίστε τις τρεις μετατοπίσεις ανά διαδικασία PDF
4Μετά από όλα τα swithes είναι καλά ρυθμισμένα, πατήστε έκτακτη για να πάτε στο σπίτι θέση και το μηχάνημα θα αρχίσει να λειτουργεί σωστά
Κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο.
