Επενδύσεις για την κατασκευή κινητήρων
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Εφαρμογή επίπεδου καλωδίου: | Μηχανή κάμψης σύρματος για καρφίτσες μαλλιών | Εργασιακή θέση: | Μηχανή συνδυασμού σχηματισμού συρματόσχοινου |
|---|---|---|---|
| Μέγεθος καλωδίου χειρισμού: | Διοδηγός επίπεδου καλωδίου εκκίνησης κάτω των 3 mm*8 mm | Διαδικασία σχηματισμού καρφίτσας: | Τροφή, ευθυγράμμιση, κοπή και διάτρηση, εκφόρτωση |
| Χρόνος κύκλου: | Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων | Κωδικός ΕΣ: | 84798110 |
| Μηχανή κίνησης νέας ενέργειας με επίπεδο σύρμα: | 1 kW έως 150 kW | Μετά από τις πωλήσεις: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |

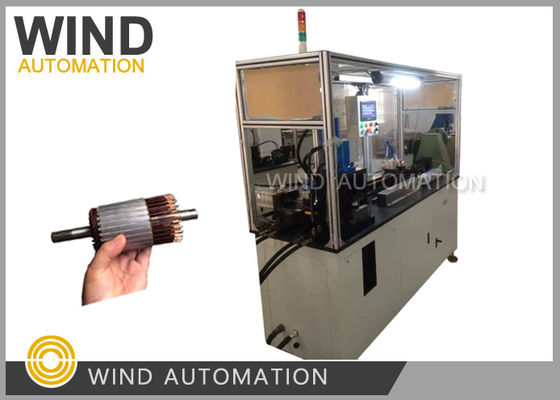

Starter Bar Rectangle Hairpin Winding For Automobile Industry Motors ProductionWIND-AWF
(1)Εφαρμογή:
Η μηχανή περιέλιξης Hairpin Bar Rectangle Hairpin έχει σχεδιαστεί για κινητήρες αυτοκινήτων, κινητήρες καθαρών ηλεκτρικών αυτοκινήτων, κινητήρες υβριδικών αυτοκινήτων,
κινητήρες ηλεκτρικών περονοφόρων, κινητήρες ηλεκτρικών τρίκυκλων, κινητήρες τουριστικών οχημάτων, κινητήρες εργαλείων και άλλους κινητήρες της αυτοκινητοβιομηχανίας.
(2)Πλεονεκτήματα:
| Διαμόρφωση Hair pin | Προαιρετικό | Σημείωση |
| Ξετύλιγμα |
Μέγεθος καρουλιών για συγκράτηση σύρματος για Wind Automation για το σχεδιασμό της συσκευής ξετυλίγματος σύρματος |
|
| Ευθυγράμμιση | ||
| Αφαίρεση σμάλτου | Η μέθοδος αφαίρεσης μπορεί να είναι λείανση ή κοπή ανάλογα με την πραγματική κατάσταση | |
| Τροφοδότης | Κωδικοποίηση | Το μήκος τροφοδοσίας μπορεί να ρυθμιστεί στην οθόνη αφής, ελέγχεται από σερβοκινητήρα |
| Κοπή | Πίεση κυλίνδρου για έλεγχο, μπορεί επίσης να διαμορφώσει κόφτη | |

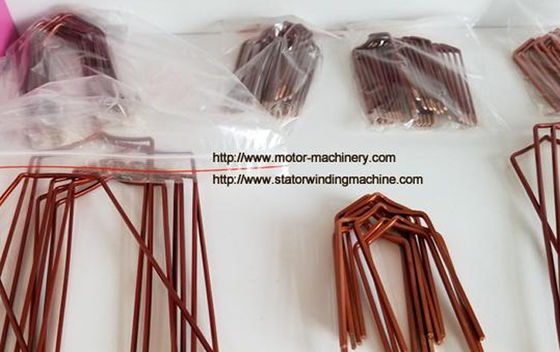

| Διαμόρφωση | Η γωνία διαμόρφωσης, το μέγεθος πρέπει να είναι κατάλληλο για στάτορα, το σχέδιο είναι μόνο για αναφορά | |
| U κάμψη | Κρατήστε τη μία πλευρά, στρίψτε την άλλη πλευρά | Διαμόρφωση διαχωρισμού ή διαμόρφωση διάτρησης |
| Χρόνος κύκλου διαμόρφωσης Hair pin | 4~5s/pc (Μήκος 300mm) 6~8s/pc | Περίπου 4 έως 5 δευτερόλεπτα ανά ρίζα (Μήκος σύρματος 300mm) |
αυτόματη ευθυγράμμιση του ακατέργαστου πηνίου, αφαίρεση σμάλτου και από τις τέσσερις πλευρές με λείανση ή κοπή (επίπεδη επιφάνεια, πλευρική επιφάνεια ταυτόχρονα Chamfer), αυτόματη βιομηχανική αναρρόφηση ηλεκτρικής σκούπας, τροφοδοσία σερβοκινητήρα, κωδικοποιητής ελέγχει εάν ο σερβοκινητήρας στέλνει το ίδιο μήκος κάθε φορά ανίχνευση, κοπή, διαμόρφωση,
(3)Παράμετρος:
Τάση τροφοδοσίας: 3Φ-380V±10% 50H
Πίεση πηγής αέρα: 0,5~0,7Mpa
Μήκος αφαίρεσης βερνικιού: 0~50mm
Μήκος τροφοδοσίας σύρματος: 150~400mm
Χρόνος κύκλου: 6s' έως 8s' για μήκος 300mm
Μέγεθος σύρματος που χειρίζεται: 3*8mm
(4)Διαμόρφωση:
1. Mitsubishi PLC, οθόνη αφής WEINVEIW 10 ιντσών.
2. Γραμμικός οδηγός και μονάδα Taiwan HIWIN, γραμμή σερβοκινητήρα Delta. Ρύθμιση μήκους γραμμής.
3. Μειωτήρας πλανητικού ακριβείας Taiwan Nicholas.
4. Πνευματικά εξαρτήματα και ηλεκτροβαλβίδες Taiwan AIRTAC.
5. Ηλεκτρικά εξαρτήματα Schneider, τροφοδοτικό Mingwei.
6. Συγκολλητική σχάρα, ψεκασμός επιφάνειας, χρώμα: γκρι. Λείανση πλάκας Taiwan, επιμετάλλωση.
7. Ολόκληρο το τμήμα του πλαισίου αλουμινίου, τριχρωματική ένδειξη σήματος.
8. Το τμήμα του καλουπιού από χάλυβα καλουπιού θερμικής επεξεργασίας κενού.
9. Για να βάψετε μέρος της χρήσης υδραυλικής μεθόδου διάτρησης, μέρος διάτρησης της συσκευής ρύθμισης θέσης
βίδα ρύθμισης, αυτόματο κενό.
10. Κόψτε μέρος της χρήσης διάτρησης κυλίνδρου.
11. Λυγίστε το U-shaped μέρος της χρήσης διάτρησης κυλίνδρου.
12. Σετ υδραυλικού συστήματος 150L.
13. Σετ αυτόματης ηλεκτρικής σκούπας 3KW.
14. Ένα σετ αυτόματης μηχανής εκφόρτισης.
