Λεπτομέρειες:
|
Υπόθεση: | Νέο | Επιστροφή σπείρας πεδίου: | Τροφοδοσία καλωδίου, διόρθωση καλωδίου, bend star, τροφοδοσία καλωδίου, κάμψη, |
---|---|---|---|
Αποτελεσματικότητα περιστροφής: | Από 15 έως 30 δολάρια το κομμάτι, 2000 δολάρια ανά 8 ώρες. | Περιστροφή: | Σερβοκινητήρας Delta ή Simens |
Ελεγκτής: | ΠΛΚ | HMI: | Η οθόνη μπορεί να ορίσει παράμετρο |

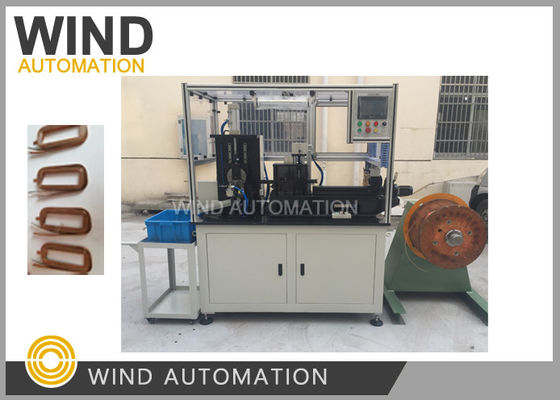

Πλήρως αυτόματοFΕπίδεσμος σπείρωσηςμηχανή WIND-ΠCW-F3
ΜΕργασιακή διαδικασία
Το μηχάνημα μπορεί να περιστρέφει αυτόματα την περιστροφή πεδίου με την παρακάτω διαδικασία συνεχώς,
Αυτόματη τροφοδοσία καλωδίου→ ευθυγραμμιστής καλωδίου → τερματικός σταθμός εκκίνησης καμπής→ τροφοδοσία καλωδίου I,→πλέξιμο→ τροφοδοσία σύρματος II→ πίεση σύρματος σε εργαλεία→ σχηματισμός→ τροφοδοσία χαρτιού και περιστροφή → περιστροφή → κοπή σύρματος→ κοπή χαρτιού→ στροφή → σχηματισμός→ εκφόρτωση,
Επεξεργασία: περίπου 15 έως 30 σ.μ. ανά τεμάχιο, περίπου 2000 σ.μ. ανά βάρδια/8 ωρών
Μηχανική κατασκευή
1Μηχανισμός ευθυγράμμισης σύρματος,
Αποτελείται από δύο σετ ευθυγράμμισης τροχού οδηγού προς την κατεύθυνση X,Y
Και κύλινδρο, ο κύλινδρος τραβάει το σύρμα για να το ισιώσει.
2Μηχανισμός τροφοδοσίας σύρματος
Ο κινητήρας Delta οδηγεί τη μονάδα τροφοδοσίας καλωδίου για να τροφοδοτήσει το καλώδιο.
το μήκος τροφοδοσίας σύρματος μπορεί να ρυθμιστεί στην οθόνη, και το όριο τρύπησης σύρματος μπορεί να εξασφαλίσει
Το ίχνος του καλωδίου είναι σωστό.
3Ξεκινάμε τον τερματικό μηχανισμό κάμψης.
Χρησιμοποιήστε κύλινδρο για να οδηγήσετε την τροχαλία για να λυγίσει το τερματικό σημείο εκκίνησης,
Η κατεύθυνση κάμψης μπορεί να είναι αριστερή ή δεξιά
4Μηχανισμός κάμψης σύρματος
που αποτελείται από συσκευή καλωδίου πίεσης και συσκευή κάμψης,
Η κατεύθυνση κάμψης μπορεί να είναι αριστερή ή δεξιά
Με ειδικό κοπτήρα για σπείρα πεδίου
Μηχανισμός περιτύλιξης περιτυλίγματος αποτελείται από συσκευή καλωδίου πιέσεως που τροφοδοτείται από κύλινδρο,
συσκευή περιστροφής που τροφοδοτείται από κινητήρα Delta με τμήμα μεταφοράς του μειωτήρα,
Εργαλεία, συσκευή συμπίεσης εργαλείων, συσκευή εκτόξευσης.
Ο μηχανισμός τροφοδοσίας συρμάτων τροφοδοτεί το λυγισμένο σύρμα σε σταθερή θέση του εργαλείου,
συσκευή πίεσης καλωδίου αρχίζουν να πιέζουν το καλώδιο, περιστροφή συσκευή περιστροφής,
όταν περιστρέφεται στην καθορισμένη θέση το χαρτί θα τροφοδοτείται,
και συνεχίζει να περιστρέφεται στην καθορισμένη θέση, και κόψει το χαρτί, περιστρέφεται για να περιστρέψει το σπείρωμα.
Η συσκευή συμπίεσης εργαλείων χαλαρώνει, η σπείρα finshed βγαίνει και επαναλαμβάνεται από την αρχή.
7Η συσκευή καθοδήγησης από χαρτί
Αποτελείται από ράφι χαρτιού, κινητήρα τροφοδοσίας χαρτιού και συσκευή τύπου χαρτιού
8Το πλαίσιο της μηχανής είναι από αλουμίνιο με οργανικό γυαλί.
Simens ή Delta PLC
Σερβοκινητήρας Δέλτα
Οθόνη αφής Weinveiw
Βάρος: περίπου 650KgΜετρική διάσταση: 1.500mm x 900mm x 1700mm3
