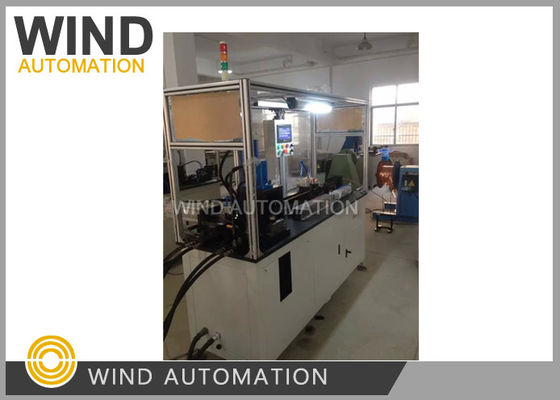

Πλήρως ΑυτόματοArmature Coil (Hairpin) Maker ΔΙΑΜΟΡΦΩΣΗAWF

Mη διαδικασία λειτουργίας του μηχανήματος

Το μηχάνημα μπορεί να διαμορφώσει αυτόματα το φουρκέτα με την παρακάτω διαδικασία συνεχώς,

Αυτόματη εκφόρτωση σύρματος → Τροφοδοσία σύρματος → Ισιωτήρας σύρματος → Πίεση σύρματος →

Αφαίρεση σμάλτου πλευράς → Αφαίρεση σμάλτου πλάτους σύρματος → Τράβηγμα σύρματος → Κοπή σύρματος

→ Κάμψη σύρματος → Διάτρηση διαμόρφωσης σύρματος → εκφόρτωση,

Έξοδος: περίπου 3s έως 5s ανά τεμάχιο,

Τα εργαλεία μπορούν να αλλάξουν εύκολα για έξι πηνία οπλισμού

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 Το σχήμα του σύρματος σμάλτου θα πρέπει να αλλάξει σε σχήμα γυμνού σύρματος

5 – M154105507 Το σχήμα του σύρματος σμάλτου θα πρέπει να αλλάξει σε σχήμα γυμνού σύρματος

6 – MBD-7G

Κατασκευή μηχανήματος

1. Αυτόματη συσκευή εκφόρτωσης σύρματος

2. Μηχανισμός ισιώματος σύρματος,

Αποτελείται από X, Y κατεύθυνση δύο σετ τροχών οδηγού ισιώματος

Και κύλινδρος, ο κύλινδρος τραβάει το σύρμα για να το ισιώσει.

3. Μηχανισμός τροφοδοσίας σύρματος

Ο σερβοκινητήρας Delta κινεί τη μονάδα τροφοδοσίας σύρματος για να τροφοδοτήσει το σύρμα,

το μήκος τροφοδοσίας σύρματος μπορεί να ρυθμιστεί στην οθόνη,

και το μέγιστο. Το μήκος τροφοδοσίας σύρματος είναι 500mm

4. Μηχανισμός αφαίρεσης σμάλτου

Ο αφαιρετής σμάλτου αποτελείται από δύο δομές,

Αφαίρεση σμάλτου πλευράς και αφαίρεση σμάλτου πλάτους

Η αφαίρεση σμάλτου πλευράς χρησιμοποιεί 3 τεμ. μαχαίρι Gem περιστρέφεται για να αφαιρέσει το σμάλτο στην πλευρά

Η αφαίρεση σμάλτου πλάτους χρησιμοποιεί δύο κόφτες για να ξύσει σε αντίθετες κατευθύνσεις

και ελέγχει/περιορίζει το βάθος γρατσουνίσματος

Η λειτουργία αφαίρεσης σμάλτου μπορεί να είναι On/Off στην οθόνη αφής.

5. Μηχανισμός κοπής

Ο μηχανισμός κοπής αποτελείται από πίεση σύρματος και συσκευή κοπής σύρματος,

Πριν από την κοπή, πιέστε τον κύλινδρο σύρματος και πιέστε τα εργαλεία για να πιέσετε το σύρμα για να αποτρέψετε την κίνησή του,

Και στη συνέχεια κόψτε το σύρμα με τέσσερις κόφτες, ταυτόχρονα μπορείτε να αφαιρέσετε γρέζια εάν συμβεί

6. Μηχανισμός κάμψης σύρματος

Αποτελείται από συσκευή πίεσης σύρματος και συσκευή κάμψης που κινείται από κυλίνδρους

και συσκευή διαμόρφωσης διάτρησης που κινείται από υδραυλικό σύστημα.

Μετά τη διαμόρφωση, εκφορτώστε το φουρκέτα αυτόματα όταν ο κύλινδρος κάμψης σύρματος επιστρέψει.

Simens ή Delta PLC

Σερβοκινητήρας Delta

Οθόνη αφής Weinveiw

Κύλινδρος Airtac

Βάρος: περίπου 850Kg

Διαστάσεις μηχανήματος: 1.800mm x 750 mm x 1800mm³

Το μηχάνημα και η συσκευή εκφόρτωσης σύρματος θα πρέπει να έχουν απόσταση 3000mm
