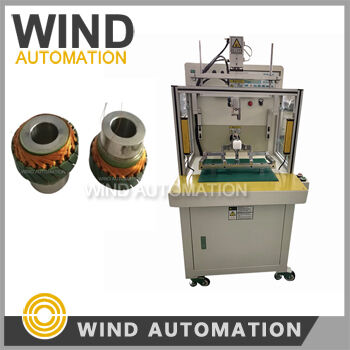

Bldc Pmac Stator Winding Machine 12 24 36 Δοντινά νήματα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Τύπος κινητήρα: | 12-Δόντια 24-Δόντια 36-Δόντια Εξωτερικός Στατήρας, Ροτόρα, Στρασβούργο | Στρογγυλοπάτι: | Η περιστροφή LRK μπορεί να ρυθμιστεί στο CNC CNC300 |
|---|---|---|---|
| Σταθμός εργασίας: | Ενιαίος ή διπλός σταθμός | Ταχύτητα εκκαθάρισης: | 300RPM ανά μετρητή καλωδίου |
| Αξονικά σύρματα ή σύρματα Muti: | Αξονικά σύρματα ή σύρματα Muti | Στάτης OD: | 160 mm (6,30') |
| Περιέλιξη κινητήρα: | BLDC και PMAC Στατορ,Βαμπούλα,RC μοντέλο αεροπλάνου κινητήρες στατορ,Αεροπλάνο, Drone, | Μετά την πώληση: | Μηχανικοί διαθέσιμοι για συντήρηση μηχανημάτων στο εξωτερικό |
| Επισημαίνω: | Μηχανή περιστροφής πεταλούδας,άνεμος μηχανή μηχανών |
||

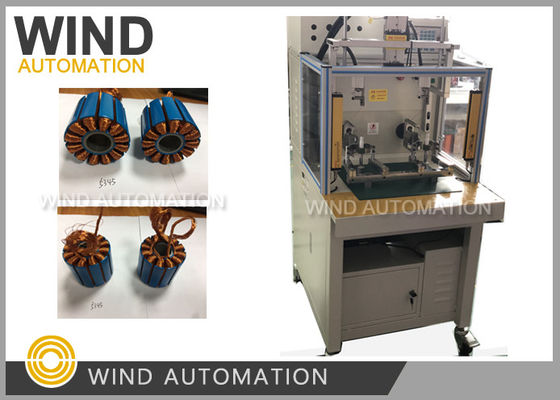

Περιελίξεις Καλωδίων Μηχανής Περιστροφής 12-Δοντιών 24-Δοντιών 36-Δοντιών Στάτορες BLDC και PMAC WIND-HMW-205D
Εφαρμογή Μηχανής Περιέλιξης Στάτορα:
Μηχανή περιέλιξης στάτορα με περιστροφικό σύστημα περιέλιξης εξωτερικού ρότορα BLDC κινητήρων, όπως
BLDC και PMAC, Στάτορας μοντέλου, Στάτορας ανεμιστήρα, Στάτορας ανεμιστήρα οροφής,
Κινητήρας παιχνιδιών, Στάτορας κινητήρα τροχού σκούτερ, Μεγάλος εξωτερικός στάτορας,
Στάτορας drone, Στάτορας κινητήρα αεροπλάνου, ελικοπτέρου εξωτερικού ρότορα
Μοντέλα αεροπλάνων RC
Ερωτήσεις και Απαντήσεις για Μηχανή Περιέλιξης με Περιστροφικό Σύστημα:
1. Πόσο χώρο χρειάζεται η περιστροφική κεφαλή μεταξύ των δοντιών και μεταξύ δύο γειτονικών,
πλήρως τυλιγμένων δοντιών;
Η μηχανή περιέλιξης με περιστροφική κεφαλή χρειάζεται 2,8mm μεταξύ των δοντιών για 27 κλώνους καλωδίων, μεγέθους 0,28mm,
Έτσι, πλάτος υποδοχής 4mm είναι αρκετό
2. WΧρειαζόμαστε πληροφορίες σχετικά με τις ελάχιστες και μέγιστες διαστάσεις για τους στάτορες,
πώς πρέπει να αλλάζει/κατασκευάζεται η εργαλειοθήκη για κάθε τύπο στάτορα
Καθώς μπορεί να έχετε διάφορους τύπους στάτορων, η μονής θέσης περιελικτική μηχανή WIND-HMW-205S θα είναι κατάλληλη,
Οι ελάχιστες και μέγιστες διαστάσεις για τους στάτορες σε εύρος εξωτερικής διαμέτρου είναι 12mm (0,48''), 12 υποδοχές,
και 160mm (6,30''),
3. Ο στόχος μας είναι να τυλίγουμε στάτορες που είναι πιθανότατα μεταξύ (διαμέτρου) 80 mm και 350 mm,
ύψος στοίβας 15…100 mm
Η WIND-HMW-205S έχει σχεδιαστεί για να κατασκευάζει μικρούς στάτορες με εξωτερική διάμετρο κάτω από 160mm,
Δεν είναι κατάλληλη για την περιέλιξη μεγαλύτερων στάτορων,
Όπως ένα αυτοκίνητο δεν μπορεί να λειτουργήσει ως φορτηγό,
Ένας άλλος τύπος μηχανής, η WIND-HMW-1M, είναι για περιέλιξη κινητήρων τροχού E-bike,
αυτή η περιελικτική μηχανή είναι σχεδιασμένη για μεγάλους κινητήρες τροχού ηλεκτρικών ποδηλάτων,
Πλεονεκτήματα Μηχανής Περιέλιξης Στάτορα Αεροπορικών Μοντέλων:
| Τύπος περιέλιξης |
Η CNC περιστροφική περιέλιξη είναι ταχύτερη από την περιέλιξη με βελόνα
|
| Έξυπνη μηχανή, εύκολη αλλαγή εργαλείων |
Μια μηχανή που εκτελεί προσαρμοσμένα σχήματα περιέλιξης, με τα οποία μπορείτε να δοκιμάσετε διαφορετικές τιμές kv στα πρωτότυπά σας και σε παραγωγές χαμηλού όγκου. Μια περιελικτική μηχανή όπως η WIND-HMW-205D θα μπορούσε να εξοικονομήσει πολύ χρόνο από την παραγγελία προσαρμοσμένων σχημάτων περιέλιξης από έναν κατασκευαστή. |
| Μέγεθος στάτορα εξωτερικού ρότορα κινητήρων |
Από 2 έως 24 υποδοχές, άλλες υποδοχές κατασκευάζονται κατά παραγγελία, η μικρότερη εξωτερική διάμετρος στάτορα που μπορεί να τυλίξει η μηχανή είναι 12mm (0,48''), 12 υποδοχές, όπως φαίνεται στην παρακάτω φωτογραφία τυλιγμένου στάτορα
|
| Μονό καλώδιο ή πολλαπλά καλώδια |
Μπορεί να τυλίξει στάτορες με ένα καλώδιο ή παράλληλα καλώδια
|
| Χειρισμός πολλαπλών καλωδίων |
30 καλώδια με 15 τεντωτήρες
|
Παράμετροι Μηχανής Περιέλιξης Στάτορα Εξωτερικού Ρότορα Κινητήρα Brushless:
Διάμετρος καλωδίου: 0,10~0,60mm (AWG18 ~ AWG23)
Επιλογή λειτουργίας: Αυτόματη
Αυτόματη περιέλιξη, αυτόματη αλλαγή θέσης, αυτόματη διάταξη περιέλιξης, αυτόματη σύσφιξη και κοπή
Αριθμός υποδοχών στάτορα: 2 έως 24 υποδοχές (άλλες υποδοχές κατασκευάζονται κατά παραγγελία)
Μετατόπιση καλωδίου: 60mm
Τροφοδοσία: AC220V 50/60Hz
Βάρος: περίπου 350KGS
Διαστάσεις: 1260(Μ)x650(Π)x1150(Υ)mm
Ελεγκτής: CNC300
Ο σκοπός αυτών των περιελίξεων είναι η δημιουργία μαγνητικού πεδίου όταν διαρρέονται από ρεύμα
Υπάρχουν διάφοροι τύποι περιελικτικών μηχανών, από απλές χειροκίνητες μηχανές τροφοδοσίας έως πολύπλοκες
μηχανές αριθμητικού ελέγχου υπολογιστή (CNC). Μερικές από τις πιο συνηθισμένες χρήσεις για τις περιελικτικές μηχανές είναι η περιέλιξη πηνίων,
η περιέλιξη σχοινιών και η συνεχής περιέλιξη. Πολλές βιομηχανίες χρησιμοποιούν αυτές τις συσκευές,
συμπεριλαμβανομένης της ηλεκτρονικής, της παραγωγής στάτορων, ρότορων και οπλισμών κινητήρων και της βιομηχανίας καλωδίων.
Παρακάτω δείγματα και σχέδια απαιτούνται για την κατασκευή και θέση σε λειτουργία της μηχανής:
1. Στοίβα στάτορα 5 τεμάχια χωρίς περιέλιξη
2. Τυλιγμένος στάτορας 1 τεμάχιο
3. Χάλκινο καλώδιο 1 ρολό, επαρκές για την περιέλιξη 10 τεμαχίων στάτορων
4. Σχέδιο ελάσματος στάτορα και σχέδιο περιέλιξης
Παρακαλώ κάντε κλικ στον παρακάτω σύνδεσμο για να δείτε βίντεο της μηχανής περιέλιξης στάτορα με κλώνους καλωδίων
