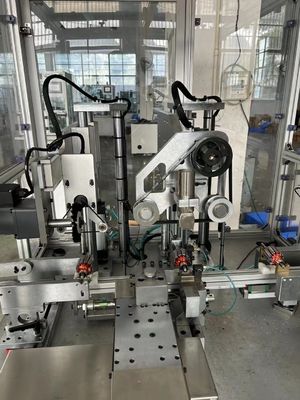

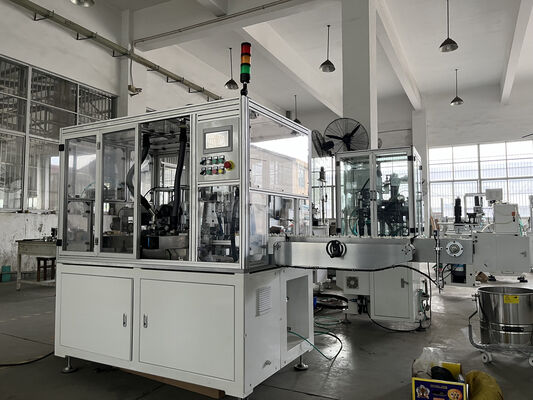

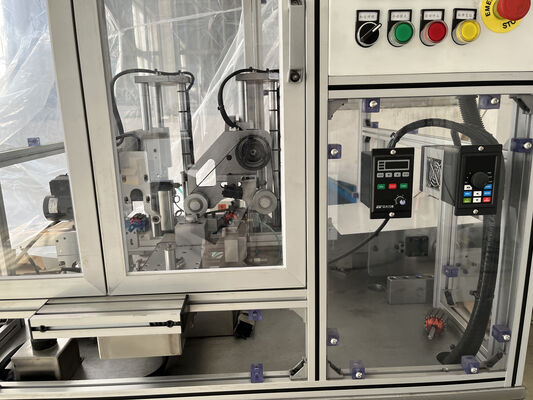

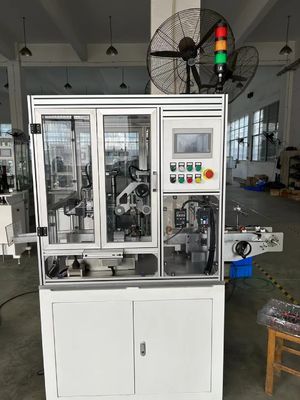

Μηχανή Στροφής Λαμινάρισμα Στροφέας σε Αυτόματη Γραμμή Παραγωγής

Γραμμή συναρμολόγησης ρότορα Μηχανή τόρνου σε αυτόματη γραμμή με τόρνευση ελάσματος, τόρνευση συλλέκτη,

Ο σκοπός του τόρνου είναι να φινίρει την περιοχή αυλακιού βούρτσας του συλλέκτη σχετικά μικρών κλασματικών

κινητήρων με ρότορα, ρότορες μικρών κινητήρων, συλλέκτες ρότορα εκκινητή και ούτω καθεξής,

Ακριβής τόρνευση, φρεζάρισμα, κατεργασία της επιφάνειας του συλλέκτη για να γίνει γυαλιστερή και λαμπερή,

Επίτευξη καλής κατάλληλης επιφανειακής μικρο-φινιρίσματος, εκκεντρότητας για να λειτουργεί καλά με την ανθρακική βούρτσα του κινητήρα. (1)

ΑνταγωνιστικάΠλεονεκτήματα μηχανής κατεργασίας τόρνου με σερβοκινητήρα τριών αξόνων 1.Ακριβής με έλεγχο σερβοκινητήρα τριών αξόνων

2. Ο μικρότερος συλλέκτης που χειρίζεται η μηχανή ακριβούς τόρνου συλλέκτη:

   Τορνευμένος συλλέκτης μικρού ρότορα παραθύρου OD 7mm, Άξονας OD 3.0mm

3. Αυτή η μηχανή τόρνου μπορεί να λειτουργήσει με δύο κόπτες εάν απαιτείται για διαφορετική κατεύθυνση τόρνευσης

4. Το εργαλείο τόρνευσης είναι υλικού διαμαντιού, επίσης οι βάσεις εργαλείων και τα ένθετα μπορούν να κατασκευαστούν κατά παραγγελία

     για τόρνευση ειδικού υλικού εκτός από χαλκό, αλουμίνιο

(2)

Διαμόρφωση της μηχανής τόρνου συλλέκτη Σύστημα σερβοκινητήρα Mitsubishi Άξονας Ζ (Μήκος τόρνευσης)

Σύστημα σερβοκινητήρα Mitsubishi Άξονας Χ (Βάθος τόρνευσης)

Σύστημα σερβοκινητήρα Mitsubishi Άξονας Υ (Βραχίονας πίεσης)

Οθόνη αφής: Mitsubishi

Ροδέλα σφαιριδίου Taiwan TBI

Κύλινδρος Airtac Taiwan

(3)

Προδιαγραφές μηχανής ακριβούς τόρνουΣτρογγυλότητα συλλέκτη: ≤0.0035mm

(εξαρτάται από το υλικό του συλλέκτη του χρήστη, την ποιότητα του άξονα του ρότορα και την ποιότητα του ρουλεμάν)

Τραχύτητα: ≤Ra 0.4 (εξαρτάται από την ποιότητα του ρότορα του πελάτη)

OD ρότορα: Ф20~Ф100mm (πλευρά συλλέκτη

< 100mm)Μήκος άξονα: 32~250mm

OD άξονα: Ф3~Ф25mm

OD συλλέκτη: Ф4.3~Ф50mm

Ταχύτητα τροφοδοσίας κόπτη στον άξονα Ζ: ρυθμιζόμενη στην οθόνη αφής, συνεχώς ρυθμιζόμενη

Ταχύτητα επιστροφής κόπτη στον άξονα Ζ: ρυθμισμένη στο πρόγραμμα

Ταχύτητα τροφοδοσίας κόπτη στον άξονα Χ: ρυθμιζόμενη στην οθόνη αφής, συνεχώς ρυθμιζόμενη

Ταχύτητα επιστροφής κόπτη στον άξονα Χ: ρυθμισμένη στο πρόγραμμα

Μήκος κοπής στον άξονα Ζ: ρυθμιζόμενο στην οθόνη αφής, Μέγ. θα μπορούσε να ρυθμιστεί 4 φορές διαφορετικό

μήκος κοπής (Μέγ. 30mm)

Μετακίνηση στον άξονα Ζ: Μέγ. 80mm

Αποδοτικότητα παραγωγής: ολόκληρος κύκλος ≤12sec/τεμ (διπλή κοπή)

Πίεση αέρα: 4~6kg/cm2

Στήριγμα: διαμαντένιο V-σχήμα ημερολόγιο

Συνολική ισχύς: 2.5KW

Ισχύς μηχανής: 50/60Hz AC220V±10% (μονοφασικό)

Ισχύς μηχανής αφαίρεσης γρεζιών: 50/60Hz AC230V±10% (μονοφασικό)

Ισχύς ηλεκτρικής σκούπας: 1.5KW,50/60Hz AC380V±10% (τριφασικό)

Βάρος: περίπου 1.100Kg

Διαστάσεις μηχανής: 1.300mm x 900 mm x 1600mm3
