Μηχανή θερμής συγκόλλησης για συγχώνευση διακόπτη τροφοδοσίας συνεχούς ρεύματος

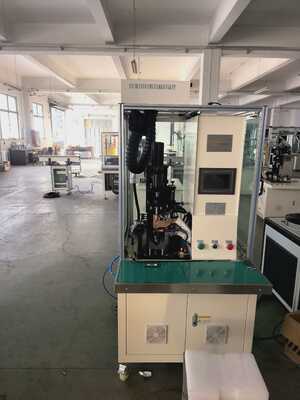

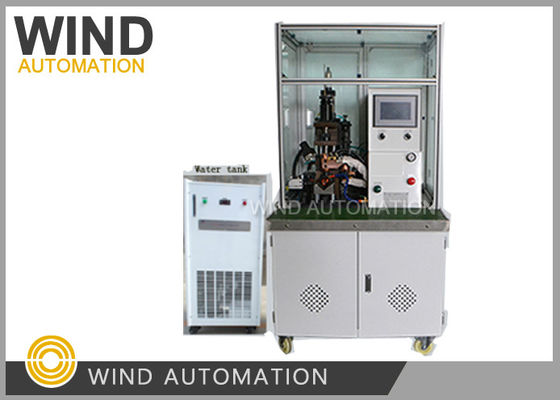

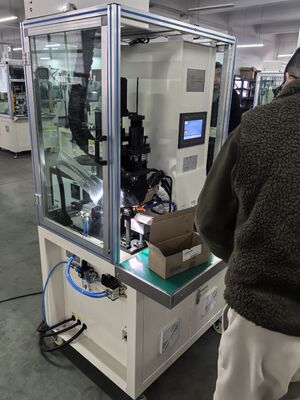

Μηχανή Σημειακής Συγκόλλησης DC Τροφοδοσίας για Στροφείο Συλλέκτη Σύντηξης Hot Staking WIND-DC-CW003

(1) Εφαρμογή:

Στροφείο κινητήρα PMDC με συλλέκτη με άγκιστρο, συλλέκτη ανύψωσης

(2) Πλεονεκτήματα:

Φιλική προς τον χειριστή συσκευή εγκατεστημένη από το έτος 2026

(3) Ιστορικό μετατροπής σε προϊόν αστέρι:

Οι δύο πρώτες μηχανές συγκόλλησης WIND-DC-CW003’s χρήστη ήταν ένας κατασκευαστής κινητήρων αυτοκινήτων που παράγει

κινητήρες και προμηθεύει την BMW, χρησιμοποιούσαν ιταλικές και αγγλικές εισαγόμενες μηχανές συγκόλλησης και

το WIND-DC-CW003 λειτουργούσε ως εφεδρική μηχανή. Μετά από αρκετούς μήνες δοκιμών, ο χρήστης βρήκε το αποτέλεσμα και την ποιότητα συγκόλλησης

είναι ίδια με τις εισαγόμενες μηχανές συγκόλλησης και παρήγγειλε 1 τεμάχιο περισσότερο τρία χρόνια αργότερα.

Η τροφοδοσία DC μετατροπέα υψηλής συχνότητας είναι μια τάση στη συγκόλληση συλλεκτών, ορισμένοι προμηθευτές λένε ότι χρησιμοποιούν

υψηλή συχνότητα στην πραγματικότητα χρησιμοποιούν 2KHz, ενώ η Wind Automation μπορεί να επιτύχει 15KHz, με πραγματική και καθαρή DC

τροφοδοσία που επιτυγχάνει σταθερή ποιότητα συγκόλλησης!

(4) Παράμετροι Μηχανής Σύντηξης:

Διάμετρος σύρματος: 0.01~1.2mm

Εξωτερική διάμετρος στροφείου: 20~100mm

Ύψος στοίβας στροφείου: 10~100mm

Εξωτερική διάμετρος συλλέκτη: 8~70mm

Πηγή αέρα: 5~7KG/cm2

Ισχύς συγκόλλησης: 10~30KW

3φασικό AC 380V 50~60Hz

Βάρος: περίπου 350KGS

Τροφοδοτικό σύντηξης: Αυτο-αναπτυγμένο υψηλής συχνότητας 15KHz, 500~5000A της Wind Automation

Σύστημα ελέγχου: Ιαπωνικό Mitsubishi PLC

Έλεγχος ευρετηρίασης: Ιαπωνικό σύστημα τοποθέτησης σερβοκινητήρα Mitubishi οθόνη αφής 7 ιντσών

(5) Χαρακτηριστικό:

Μηχανή σημειακής συγκόλλησης συλλέκτη αγωγός hot staking Σύντηξη για λεπτό ή μεγάλο σύρμα Συγκόλληση υψηλής συχνότητας μετατροπέα και hot stacking συλλέκτη με μικρό μεγάλο σύρμα λεπτό και μεγάλο σύρμα, με ξεχωριστή συσκευή ψύξης νερού (λειτουργεί ως κλιματιστικό)

Πώς να επιτύχετε καλή ποιότητα σύντηξης, οι παρακάτω τέσσερις παράγοντες που μπορείτε να ελέγξετε

1. Ρυθμίστε το ρεύμα σύντηξης σε κατάλληλο ρεύμα

2. Σωστή πίεση στην περιοχή συγκόλλησης σύντηξης

3. Χρόνος σύντηξης

4. Αντίσταση αγωγού, σχετίζεται με την περιοχή επαφής του ηλεκτροδίου

Παρακαλώ κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο

Αυτή η μηχανή σημειακής συγκόλλησης DC στροφείου συλλέκτη είναι μια εξειδικευμένη συσκευή για τη συγκόλληση ρότορων κινητήρων, χρησιμοποιώντας συνεχές ρεύμα (DC) για αντίσταση συγκόλλησης. Σε σύγκριση με τις παραδοσιακές μηχανές σημειακής συγκόλλησης AC, χρησιμοποιεί τεχνολογία μετατροπέα DC ή μέσης συχνότητας, προσφέροντας πλεονεκτήματα όπως γρήγορη ταχύτητα απόκρισης, υψηλή ενεργειακή απόδοση και σταθερή και ακριβή συγκόλληση. Μειώνει αποτελεσματικά την παραμόρφωση του τεμαχίου εργασίας και διασφαλίζει σταθερή ποιότητα συγκόλλησης.

Βασικά Εξαρτήματα και Αρχή Λειτουργίας Η μηχανή σημειακής συγκόλλησης DC στροφείου αποτελείται συνήθως από τα ακόλουθα βασικά εξαρτήματα: Σύστημα Τροφοδοσίας: Αυτή είναι η καρδιά του εξοπλισμού. Συνήθως περιλαμβάνει ανορθωτή, φίλτρο, μετατροπέα και μονάδα ελέγχου. Η λειτουργία του είναι να μετατρέπει την εισερχόμενη τροφοδοσία AC σε ένα σταθερό και ελεγχόμενο ρεύμα συγκόλλησης DC. * Σύστημα Ελέγχου: Υπεύθυνο για τη ρύθμιση και την παρακολούθηση των παραμέτρων συγκόλλησης (όπως ρεύμα, χρόνος και πίεση) και τον ακριβή έλεγχο της διαδικασίας συγκόλλησης σύμφωνα με ένα προκαθορισμένο πρόγραμμα. Ο σύγχρονος εξοπλισμός συνήθως διαθέτει πολλαπλές λειτουργίες ελέγχου, συμπεριλαμβανομένου σταθερού ρεύματος, σταθερής τάσης και σταθερής ισχύος, καθώς και λειτουργίες αυτοδιάγνωσης. * Ενεργοποιητής Συγκόλλησης: Περιλαμβάνει σφιγκτήρες, ηλεκτρόδια κ.λπ., που χρησιμοποιούνται για τη συγκράτηση του τεμαχίου εργασίας και την εφαρμογή πίεσης συγκόλλησης. Ο αυτοματοποιημένος εξοπλισμός ενσωματώνει επίσης ένα σύστημα πολλαπλών αξόνων και μια περιστρεφόμενη δομή σύσφιξης για να προσαρμοστεί στις ανάγκες συγκόλλησης ρότορων διαφορετικών προδιαγραφών. Η ροή εργασίας του εξοπλισμού συνήθως περιλαμβάνει την τοποθέτηση του τεμαχίου εργασίας ρότορα προς συγκόλληση στην καθορισμένη θέση, και ο εξοπλισμός ολοκληρώνει αυτόματα ολόκληρη τη διαδικασία σύσφιξης, τοποθέτησης, περιστροφής, συγκόλλησης και εκφόρτωσης.
