Τύπος στατών: | BLDC Stator 6πόλων, 9πόλων, 12πόλων | Δρόμος περιστροφής του StatorCertificate: | 3Φάση κινητήρα U V W ίδια καμπύλη |
---|---|---|---|
Λειτουργώντας σταθμός: | Μία στάση τρεις βελόνες | Τύπος αυτοματοποίησης: | Πλήρως αυτόματο |
Χρώμα μηχανών: | Λευκό ή ανά απαίτηση πελάτη | Μετά από τις πωλήσεις: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |

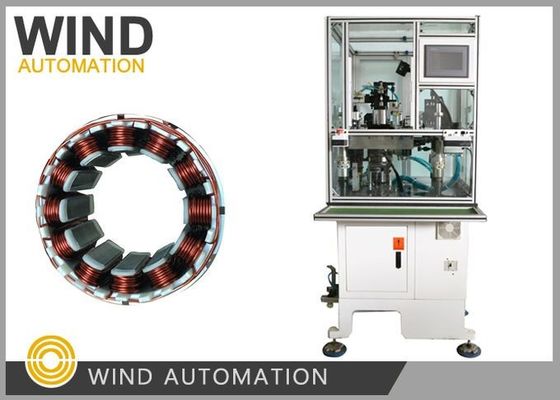

Μηχανή περιτύλιξης σχισμάτων Εσωτερική τρύπα Μηχανή περιστροφής βελόνων χωρίς βούρτσα 3 βελόνες ανά φορά
Αυτή η μηχανή περιστροφής σχισμάτων είναι σχεδιασμένη για την παραγωγή πολυπολικών 3 φάσεων στατορ με στενό πλάτος σχισμάτων αλλά υψηλό ρυθμό πλήρωσης σχισμάτων.Εκτός από την αυτόματη διαμόρφωση, το μηχάνημα μπορεί να κάνει αυτόματο τυλίγμα, ευρετήριο, στρώσεις και τερματισμό.
(1) Προδιαγραφή
Διάμετρος καλωδίου | 00,08 έως 1,2 mm |
Ταυτοποίηση του στατήρα | 19 ~ 65 mm |
Μέγεθος στοίβας | 7~110 mm |
Στρίψε όχι. | 0~9999 |
Μετακίνηση | Κλιμάκωση/Αυτοκίνητο |
Αριθμός κουλοχέρη | 6,9,12,18 (προσαρμοσμένο) |
Πηγή αέρα | 5~7kg/cm3 |
Δύναμη | 2KW |
Ηλεκτρική τροφοδοσία | Εναλλακτικός ρεύμα 220 V, 50/60HZ |
Βάρος | 750 κιλά |
Διάσταση | 1600x1100x1400 χιλιοστά |
(2) Εφαρμογή
κατάλληλο για διάφορους τύπους στατορ με στενό πλάτος σχισμής αλλά υψηλό ρυθμό πλήρωσης σχισμής.
(3) Χαρακτηριστικά
Συγχρονισμένος άνεμος 3 θέσεις
Τρόπος περιστροφής σε σχήμα ορθογώνου
Απόδοση ακρίβειας περιτύλιξης βελόνων
Πλήρως προγραμματισμένη λειτουργία
Μπορεί να ανταποκρίνεται σε υψηλές απαιτήσεις περιστροφής
Γρήγορη αλλαγή εργαλείων
Παράμετρος περιστροφής ρυθμιζόμενος σύμφωνα με διαφορετικούς στατορείς
(4)Συγκρότηση μηχανής
Mitsubishi PLC
Εικόνα αφής
Κύλινδρο AIRTAC
Δελτατικό σύστημα παροχής ενεργού ρεύματος και μονάδα συγχρονισμένου ελέγχου τεσσάρων σπινδέλων
Σύστημα λίπανσης
(5) Πληροφορίες που απαιτούνται για την έρευνα αυτή
Θα ήταν καλύτερο αν ο πελάτης θα μπορούσε να μας στείλει λεπτομερή σχέδιο συμπεριλαμβανομένων των παρακάτω πληροφοριών.
1Σχέδιο στατήρα.
2Σχέδιο περιστροφής του στατήρα
3Σχέδιο κατανομής περιστροφής
4Άλλες τεχνικές απαιτήσεις
Αν είναι δυνατόν, θα ήταν καλύτερα αν ο πελάτης μας έστελνε δείγματα.
Ετικέτα: μηχανή περιστροφής βελόνων, μηχανή περιστροφής σχισμών, μηχανή περιστροφής BLDC, μηχανή περιστροφής στατορ, μηχανή περιστροφής στατορ BLDC
Κατάλογος εξαρτημάτων BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
Μέρη | Ονομασία | Ειδικότητα. | Αρκετά |
1 | Τραπεζική ζώνη | HTD8M-776 | 1pc |
2 | Ζώνη διαμόρφωσης | HTD8M-624 | 1pc |
3 | Ζώνη | HTD5M-825 | 1pc |
4 | Φυτίλια | RTαπόδοση | 2 τεμάχια |
5 | Φυτίλια | RTαπόδοση | 2 τεμάχια |
6 | Μαγνητικός διακόπτης | ΑΛ-11RL-02 | 1pc |
8 | Κεραμικό τροχό | ¥4 | 1pc |
Εργαλεία | |||
1 | Κλειδί Allen | 8pcs | 1 σύνολο |
2 | Ανοιχτό κλειδί | 13-16 χιλιοστά | 1pc |
3 | Στραβήτης λέξης | 4 ίντσες. | 1pc |
4 | Στροβιλιστήρας Phillips | 4 ίντσες. | 1pc |
5 | Κλειδί | 8pcs | 1 σύνολο |
6 | Κουτί εργαλείων | 1pc | |
7 | Πλακέτες διαγώνιας | 1pc | |
Τμήμα προσαρμοσμένο | |||
1 | Σφουγγάρι | 1pc |
