Μηχανή περιστροφής για την παραγωγή πρωτότυπων

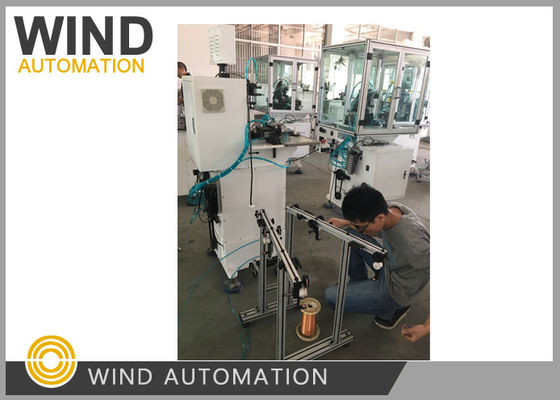

Μηχανή περιτύλιξης βελόνων που χρησιμοποιείται στο εργαστήριο για την παραγωγή πρωτότυπων στατορίων WIND-1-TSM

Εφαρμογή:

Το WIND-1- TSM είναι μια βασική μηχανή περιτύλιξης βελόνων εσωτερικού στατορίου που χρησιμοποιείται στο εργαστήριο για την παραγωγή

Πρωτότυπα στατόρων που καλύπτουν 6-8-9-10 πόλους, 12-14-18 πόλους, όπως

Στάδιο κινητήρα, Brushless DC κινητήρα Muti πόλους Stator

Ανταγωνιστικά πλεονεκτήματα

 1- Εύκολη αλλαγή εργαλείων για τύπους στατορ, βασική και έξυπνη συσκευή για την περιτύλιξη βελόνας ένα slot από ένα

2. Μπορεί να χειριστεί μεγάλους και μικρούς πολυπόλους BLDC στατόρες με Min. ανοίγει το μέγεθος τρύπας 1 mm

3. Για μηχανή εκτόξευσης στατορ τύπου WIND-1-TSM,

ο στατήρας με 6πόλους, 8πόλους και 9πόλους μπορεί να χρησιμοποιεί την ίδια μηχανή περιτύλιξης με αλλαγή εργαλείων,

Το στατήρα με 10πόλους, 12πόλους, 14πόλους μπορεί να χρησιμοποιήσει το ίδιο μηχανικό περιτύλιξης αλλάζοντας εργαλεία.

4. Πολύ κατάλληλο για τους κατασκευαστές κινητήρων BLDC που μπορούν να επενδύσουν για μικρές ποσότητες προϊόντων

Τεχνικές προδιαγραφές του περιστροφέα βελόνας:

Διάμετρος καλωδίου: 0,08 ~ 1,20 mm

Στροφές 0-99999

Ταυτότητα στατήρα:9~65mm Υψόμετρο στοίβας:7-115mm

Στάτορας Min Μέγεθος τρύπας: 1 mm

Μίν. Δυνατότητα του ακροφύλλου:3*0,35*8,5 mm

Διαδικασία λειτουργίας: σταδιακή/αυτόματη

Στατήρες: 6 πόλοι, 8 πόλοι, 9 πόλοι, 10 πόλοι, 12 πόλοι, 14 πόλοι, 18 πόλοι (προσαρμοσμένο)

Πίεση αέρα:0.5~0.7MPa Δύναμη:1KW, AC220V 50/60Hz

Βάρος: περίπου 350 κιλά Μέγεθος: 1600 (L) x 900 (W) x 1450 (H) mm

Παραγωγικότητα: ανά άνοιγμα στατορ 1 mm, προτείνεται ταχύτητα κάτω των 350RPM

Ερώτηση και Απάντηση:

1.Ποιο είδος περιτύλιξης βελόνας stator θα επιλέξουμε για το stator μας;

Το μηχάνημα WIND-1-TSM χρησιμοποιείται ευρέως για 6 πόλους, 8 πόλους, 9 πόλους, 10 πόλους, 12 πόλους, 14 πόλους και

18 πόλοι

Μηχανή βήματος και κινητήρας BLDC με μονοφασική ή τριφασική

Μηχανή Επικάλυψη, ευρετηρίαση και κοπή αυτόματα χωρίς συστοιχία για ταχύτητα πλήρωσης slots όχι υψηλό στατήρα

Η μηχανή περιτύλιξης WIND-1-TSM με συσκευή αυτοματοποίησης χωρίς συσπειρώματα περιτύλιξηςκαι γωνιακή κλίση

Η συσκευή κάμερας είναι πολύ κατάλληλη για την περιστροφή μεγάλου και μικρού καλωδίου, ανυψώνεται ή ελαφρύΣτάτορες κινητήρων BLDC

4Σχεδίαση στρωματοποίησης στατήρα και σχεδίαση τυλιγμού

Κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο.
