Πλήρως αυτόματη μηχανή περιστροφής κινητήρα 8kw Τόντια περιστροφή για επικαλυμμένο στοτάριο στοίβα
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Υπόθεση: | Νέο | Άξονας: | άξονας 4 |
|---|---|---|---|
| Λειτουργώντας σταθμός: | Ένα σταθμό/διπλό σταθμό | Ταχύτητα τυλίγματος: | Μέγιστο 400 στροφές ανά λεπτό ανάλογα με το μέγεθος του στατορίου |
| Αυτόματος τύπος: | Πλήρως αυτόματο | Χρώμα μηχανής Επικάλυψη κινητήρα: | Λευκό ή ανά απαίτηση πελάτη |
| Τύλιγμα μηχανών: | Τεχνικές συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκε | Μετά από τις πωλήσεις: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Υψηλό φως: | Μηχανή περιστροφής πεταλούδας,άνεμος μηχανή μηχανών |
||

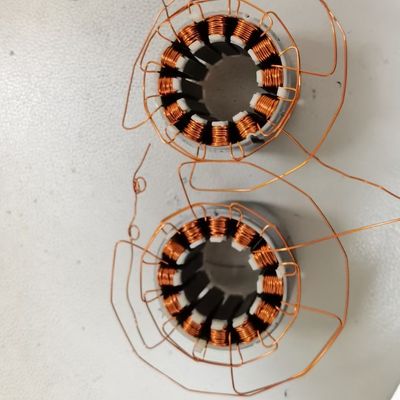

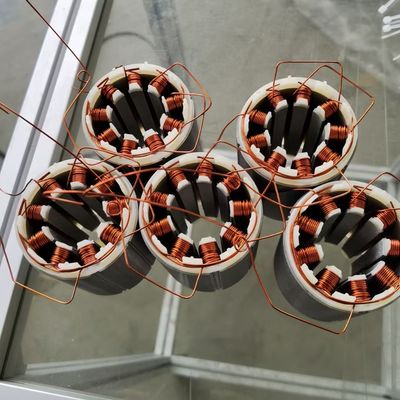

Μηχανή περιστροφής στατήρα για να κάνει σπείρες στα δόντια ηλεκτροστατική επικάλυψη των τρύπων WIND-NR148-1
Εφαρμογή σε μηχανή περιστροφής δοντιών με στατήρα:
Να φτιάχνουν σπείρες στα δόντια για τον στατήρα εισόδου, όπως ο στατήρας 36 slots,
Μηχανή περιτύλιξης στατήραΠαράμετρος:
| Σχήμα | WIND-NR148-1 |
| Στήλη περιστροφής | Στάτορας ενσωμάτωσης |
| Σταθμός | Ενιαίο σταθμό |
| Διάμετρος καλωδίου | 0.1-1.2mm ((ανάλογα με τον ρυθμό πλήρωσης των σχισμών του στατήρα και το πλάτος των σχισμών) |
| Μέγεθος του στατήρα | Εξωτερική διάμετρος: μέγιστο 230 mm (9,055') Εσωτερική διάμετρος:Min.10mm (0,394') Βάρος της στοίβας:Μέγιστο 10KG (lbs) Μέγιστο μήκος της στοίβας: 100 mm (3,94 ̊) |
| Ρυθμίσεις προγράμματος |
Το μέγιστο βήμα είναι 200 βήματα. Το πρόγραμμα συστήματος αποθηκεύει 10 σετ, το οποίο είναι μεγαλύτερο από την αποθήκευση που μπορεί να ανεβαίνει ο υπολογιστής και να κατεβάσει με απεριόριστη αποθήκευση.
|
| Ταχύτητα περιστροφής | Max.400rpm ((ανάλογα με το μέγεθος του καλωδίου, το μήκος της στοίβας και το μέγεθος του στατήρα) |
| Άξονας | 4 άξονες |
| Συνολική ισχύς | 8KW |
| Εισαγωγή | Δυναμικό ρεύματος: |
| Πηγή αέρα | 00,4 έως 0,7Mpa |
| Μέγεθος μηχανής | Περίπου 1000 (Δ) × 800 (Δ) × 1800 (Η) mm |
Ερώτηση και Απάντηση:
1. Ποιο είναι ο χρόνος κύκλου περιστροφής των κινητήρων χωρίς βούρτσα κάτω;
Ο στατήρας έχει εξωτερική διάμετρο 230 mm.
Η εσωτερική διάμετρος είναι 167,2 mm.
Το μήκος του στατήρα είναι από 10 mm έως 100 mm, αλλά τώρα έχουμε παραγγελίες για 10 mm μήκος στοίβα.
Υπάρχουν 40 στροφές ανά δόντι με 4 σύρματα διαμέτρου 0,4 mm παράλληλα.
Χρόνος κύκλου: Fή περιστροφή κάθε στατήρα που αναφέρονται παραπάνω κόστισε 10 λεπτά ανά κομμάτι
2Πρέπει να χρησιμοποιήσουμε ηλεκτροστατική επικάλυψη για να χρησιμοποιήσουμε το μηχάνημά σας;
Το μηχάνημα είναι σχεδιασμένο για το μεγαλύτερο μήκος του στατήρα σας, για ένα τέτοιο μεγάλο στατήρα, πρέπει να είναι πολύ βαρύ
Τουλάχιστον 5 κιλά, οπότε κατά τη διάρκεια της επικάλυψης, πρέπει να προσθέσουμε έναν μειωτή για να αφήσει την επικάλυψη ομαλή και χωρίς να επηρεαστεί,
Υπάρχουν 40 στροφές ανά δόντι με 4 σύρματα διαμέτρου 0,4 mm παράλληλα.
Τα καλώδια και οι στροφές σου είναι πάρα πολλά για την περιοχή των κουλοχέρηδων.
Το καλώδιο επάνω στρώση θα πιέσει το καλώδιο κάτω στρώση,
Το καλώδιο θα πέσει κάτω.
Προτάσεις για την αυτοματοποίηση του ανέμου:
1Προτείνουμε μόνωση καπάκι και μπορούμε να σχεδιάσουμε το καπάκι
Εάν η επίδειξη περιστροφής δείχνει ότι είναι αναγκαίο το καπάκι μόνωσης
Μπορείτε να αναφερθήτε στοΜηχανή περιτύλιξης στατορ με ηλεκτροστατική επικάλυψη 36 slotsβίντεο,
Είναι ο ίδιος τρόπος περιστροφής με το δικό σας αλλά έχει πολύ λίγες στροφές (λιγότερες από 30 στροφές)
2Αν δεν θέλετε να επενδύσετε τα εργαλεία για να κάνετε τα πλαστικά καπάκια και
Το υλικό πρέπει να αντέχει στους 155 βαθμούς Κελσίου.
Μπορείτε να χρησιμοποιήσετε 0,7mm έως 0,8mm μονοσύρμα αντί
με 2 καλώδια διάμετρου 0,56 mm ή 4 καλώδια διάμετρου 0,4 mm
- Δεν ξέρω.
Τα παρακάτω δείγματα και σχέδια απαιτούνται για την κατασκευή και την έναρξη λειτουργίας της μηχανής:
1.Σχέδιο CAD της στρωματοποίησης του στατήρα για τον έλεγχο του ρυθμού πλήρωσης των τρύπων
2Διάγραμμα περιστροφής
3. Χαλκό σύρμα 1 ρόλο αρκετό για την περιστροφή 2pcs στατορ
4. Έχει το στατήρα τοποθέτηση χώρο τρύπησης
Κύρια μέρη
| - Όχι, όχι, όχι. | Ονομασία | Ετικέτα | Σημείωση |
| 1 | ΠΛΚ | Γιάσκαβα | |
| 2 | Σερβοκινητήρας | Γιάσκαβα | |
| 3 | Εικόνα αφής | Βίνβιο | |
| 4 | Αισθητήρας | OMRON | |
| 5 | Ηλεκτρικές μονάδες | Σνάιντερ | |
| 6 | Πνευματικές μονάδες | Σιντσέν | |
| 7 | Στρογγυλοφόρα | NSK | |
| 8 | Οδηγός βίδας | ΧΙΒΙΝ | |
| 9 | Χρονιστική ζώνη | Πύλες | |
| 10 | Ηλεκτρική τροφοδοσία | Μεγάλη καλοσύνη | |
| 11 | Τεχνικός μηχανισμός | ETA-1000/L-R | |
| 12 | Μειωτής | Nidec-SHIMPO | Στάτορα ανύψωσης χρειάζονται μειωτήρα κινητήρα |
Παρακαλούμε κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο του 36slots stator περιστρεφόμενη μηχανή
Αυτό το βελόνα περιστροφή μηχανή με τέσσερις άξονες συσκευή servo μπορεί περιστροφή, δείκτης, βάλει το σύρμα, demolding αυτόματα,Ο τυποποιημένος τύπος είναι ευέλικτος για την αλλαγή του εργαλείου για τον στατήρα BLDC με OD κάτω από 120 mm (4.72'), ID 10mm (0,39'') έως 100mm ((3,94'), ύψος 100mm ((3,94'), μέγιστο βάρος στοίβας στατορίου: 3KGS (6,6 lbs)
