Μηχανή περιτύλιξης 4 βελόνων 0,06 mm έως 1,0 mm AWG18 έως AWG42 Σύρμα 4 πόλων Στατήρα
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Υπόθεση: | Νέο | Διάμετρος καλωδίου: | 0.06mm έως 1.0mm AWG18 έως AWG42 |
|---|---|---|---|
| Λειτουργώντας σταθμός: | 4 βελόνες μονό σταθμό | Τύπος αυτοματοποίησης: | Πλήρως αυτόματο |
| Χρώμα μηχανών: | Λευκό ή ανά απαίτηση πελάτη | Μετά από τις πωλήσεις: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Υψηλό φως: | Επικεφαλής βελόνας,Μηχανή περιστροφής |
||

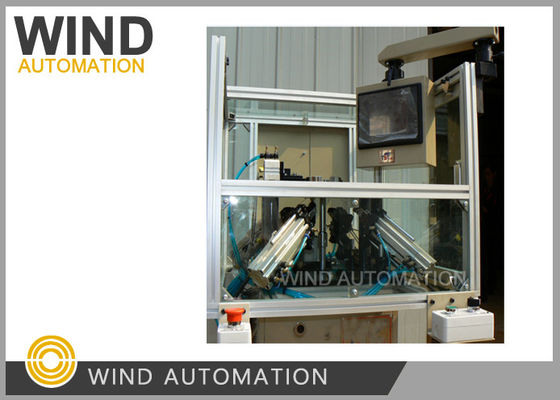

0.06mm έως 1.0mm AWG18 έως AWG42 Wire 4 Pole Stator 4 Needle Winding Machine WIND-1A-TSM
Εφαρμογή:
Τέσσερις πόλοιΣτάτορες BLDC
ΑνταγωνιστικήΠλεονεκτήματα
1. Άνεμος 4 slots ανά φορά με 400RPM, γρήγορα
2- Αυτοματοποιημένα καλώδια για την περιστροφή και την αυτοματοποίηση
3Ένας τοπικός κατασκευαστής αυτοκινήτων έφερε πάνω από 40 τεμάχια.
και χρειάζονται μόνο 3-4 χειριστές για να λειτουργήσουν αυτά τα μηχανήματα
Παράμετρος:
Διάμετρος καλωδίου:00,08 έως 1,00 mm
Δοκιμαστικό αναγνωριστικό του στατήρα: 15~65mm
μήκος πυρήνα: 7-90mm
Στροφές 0-99999
Διαδικασία λειτουργίας: σταδιακό, αυτόματο
Στάτες στατήρα: 4στάτες
Πίεση αέρα: 5-7 kg/τ.μ.
Δύναμη:2KW, AC220V 50/60Hz
Μέγεθος: 1550*900*1450mm
Βάρος: περίπου 450 κιλά
Μεταλλικά εξαρτήματα:
Μεγάλη ισχύς κινητήρας βήμα
Mitsubishi PLC
Ενσωματωμένη διεπαφή ανθρώπου-μηχανής
Κύλινδρο AIRTAC
Προτάσεις:
Σύμφωνα με τον τρόπο περιστροφής του στατήρα, διαφορετικοί τύποι μηχανής περιστροφής βελόνων μπορούν να έχουν ένα, δύο, τρία,
τέσσερις βελόνες.
Για 4 πόλους στατήρα, συνήθως προτείνουμε τον πελάτη με 4 βελόνες μηχανή περιτύλιξης WIND-1A-TSM,
Μπορεί να πάρει τον στατήρα γρήγορα ακόμα και θα υπάρχει 4pcs αρχίζοντας σύρμα και 4pcs τερματισμού σύρμα που χρειάζεται να είναι
συνδεδεμένα,
Η βελόνα τροφοδοτείται από μηχανή περιστροφής καμάρας, η οποία τροφοδοτεί το σπινδύλιο περιστροφής.
Το μηχάνημα WIND-1A-TSM μεγάλα ηλεκτρικά εξαρτήματα όπως Mitsubishi PLC, ενσωματωμένος άνθρωπος - μηχανή
η διεπαφή, ο κύλινδρος Airtac κ.λπ. έχουν σήμα CE,
και εξαγόρασε στην Ευρώπη εταιρεία όπως η Γαλλία, Ρουμανία και ούτω καθεξής,
Μπορώ να μάθω τον λόγο που προτιμάτε 1 βελόνα ή 2 βελόνες, είναι λόγω του καλωδίου γέφυρας που εμφανίζεται στο
Φωτογραφία;
Ο βασικός τύπος μηχανής WIND-1-TSM με 1 βελόνα είναι για την παραγωγή πρωτοτύπων στατορ με μικρά
ποσότητα,
Μπορεί να περιστρέψει το σχισμό ένα προς ένα, και μπορεί να χρειαστεί να τοποθετήσετε το σύρμα γέφυρα με το χέρι αν χρησιμοποιείτε το είδος
WIND-1-TSM ως το μονωτικό κάλυμμα του στατήρα σας να διακόψει αυτόματα το καλώδιο γέφυρας.
Οι πόλοι του κινητήρα επαγωγής με σκιά από πόλο αποτελούνται από 4 τρύπες, οι οποίες κόβονται σε όλες τις στρώσεις.
Το μικρότερο μέρος του σχισματωμένου στύλου συντομεύεται με τη βοήθεια μιας τροχιάς.
Αυτό το κύλινδρο είναι γνωστό ως κύλινδρο σκιάσης.
που έχει την τροχιά ονομάζεται το σκιασμένο μέρος και το άλλο μέρος του στύλου ονομάζεται το μη σκιασμένο μέρος.
Απαιτείται δείγμα κατασκευαστή μηχανής περιστροφής κινητήρα:
1- Στάτορα δείγματα στοίβας κάθε 5pcs
2- Διάμετρος σύρματος χαλκού κάθε 1 ρόλο
3Σχεδίαση στρωματοποίησης στατήρα και σχεδίαση τυλιγμού
