Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υπόθεση: | Νέο | Πιστοποιητικό: | CE |
---|---|---|---|
Λειτουργώντας σταθμός: | Ενιαίος σταθμός | Τύπος αυτοματοποίησης: | Πλήρως αυτόματο |
Χρώμα μηχανών: | Λευκό ή ανά απαίτηση πελάτη | Μετά από τις πωλήσεις: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |

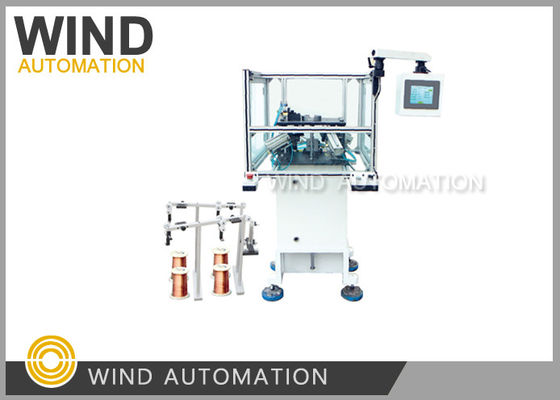

Τέσσερα ακροφύσια Stator Needle Winding Machine για 4 πόλους Σκιωτό BLDC κινητήρα
Η μηχανή τυλιγμού WIND-1A-TSM είναι κατάλληλη για κινητήρα τεσσάρων πόλων με σκιά πόλου για την τυλιγμό.
Σύμφωνα με τον τρόπο περιστροφής του στατορίου, διαφορετικοί τύποι μηχανών περιστροφής βελόνων μπορούν να έχουν ένα,
Δύο, τρία,τέσσερις βελόνες
Για 4 πόλους στατήρα, συνήθως προτείνουμε τον πελάτη με 4 βελόνες μηχανή περιτύλιξης WIND-1A-TSM,
Μπορεί να πάρει τον στατήρα γρήγορα ακόμα και θα υπάρχει 4pcs αρχίζοντας σύρμα και 4pcs τερματισμού σύρμα που χρειάζεται να είναι
συνδεδεμένα,
Η βελόνα τροφοδοτείται από μηχανή περιστροφής καμάρας, η οποία τροφοδοτεί το σπινδύλιο περιστροφής.
Το μηχάνημα WIND-1A-TSM μεγάλα ηλεκτρικά εξαρτήματα όπως Mitsubishi PLC, ενσωματωμένος άνθρωπος - μηχανή
η διεπαφή, ο κύλινδρος Airtac κ.λπ. έχουν σήμα CE,
και εξαγόρασε στην Ευρώπη εταιρεία όπως η Γαλλία, Ρουμανία και ούτω καθεξής,
Μπορώ να μάθω τον λόγο που προτιμάτε 1 βελόνα ή 2 βελόνες, είναι λόγω του καλωδίου γέφυρας που εμφανίζεται στο
Φωτογραφία;
Ο βασικός τύπος μηχανής WIND-1-TSM με 1 βελόνα είναι για την παραγωγή πρωτοτύπων στατορ με μικρά
ποσότητα,
Μπορεί να περιστρέψει το σχισμό ένα προς ένα, και μπορεί να χρειαστεί να τοποθετήσετε το σύρμα γέφυρα με το χέρι αν χρησιμοποιείτε το είδος
WIND-1-TSM ως το μονωτικό κάλυμμα του στατήρα σας διακόπτουν την μηχανή τοποθετήστε το καλώδιο γέφυρα αυτόματα,
Οι πόλοι του κινητήρα επαγωγής με σκιά από πόλο αποτελούνται από 4 τρύπες, οι οποίες κόβονται σε όλες τις στρώσεις.
Το μικρότερο μέρος του σχισματόστρωτου στύλου συνδέεται με σύντομο κύκλωμα με τη βοήθεια μιας τροχιάς.Οι κυλινδρικές είναι κατασκευασμένες από
καλώδιο χαλκούΑυτό το κύλινδρο είναι γνωστό ως κύλινδρο σκιάσης.
Η Wind Automation παρέχει επίσης στον πελάτη εξατομικευμένη εξυπηρέτηση, εάν ο στατήρας υπερβαίνει τις προδιαγραφές που αναφέρονται.
(1) Προδιαγραφή
Διάμετρος καλωδίου | 00,08 έως 1,00 mm |
Ταυτοποίηση του στατήρα | 15 ~ 65 mm |
Μέγεθος στοίβας | 7 ~ 90 mm |
Στρίψε όχι. | 0~9999 |
Μετακίνηση | Κλιμάκωση/Αυτοκίνητο |
Αριθμός κουλοχέρη | 4 (προσαρμοσμένο) |
Πηγή αέρα | 5~7kg/cm3 |
Δύναμη | 2KW |
Ηλεκτρική τροφοδοσία | Εναλλακτικός ρεύμα 220 V, 50/60HZ |
Βάρος | 450 κιλά |
Διάσταση | 1550x900x1450 χιλιοστά |
(2) Εφαρμογή
Κατάλληλο για κινητήρα τεσσάρων πόλων με σκιά πόλου για την περιστροφή.
(3)Συγκρότηση μηχανής
Mitsubishi PLC
Εικόνα αφής
Κύλινδρο AIRTAC
Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών
Σύστημα λίπανσης
4 σετ αυτοματοποιημένου συστήματος κοπής και συμπίεσης καλωδίων
(4) Χαρακτηριστικά
Μεταμόρφωση με βελόνα υψηλής ταχύτητας
πλήρως προγραμματισμένη λειτουργία
Υψηλό επίπεδο ποιότητας της διαδικασίας περιτύλιξης με βελόνα
Ανάλογα με τις προδιαγραφές του πελάτη.
Συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσκευών
Γρήγορη αλλαγή εργαλείων
Εφαρμογή αυτόματης μηχανής περιτύλιξης βελόνων στατορίου
|
Τετραπόλιος σκιωτός κύλινδρος στατορίου κινητήρα |
Σφουγγαρίσματα 4pcs
|
Τέσσερις πόλοι ανέμου ταυτόχρονα με 400 στροφές. Θα υπάρχουν τέσσερα καλώδια και τέσσερα τερματικά καλώδια. Για στροφές αριθ. 750, διάμετρος καλωδίου SWG35, 0,2 mm, σκιασμένο στατήρα πόλου, ο χρόνος κύκλου είναι 2 λεπτά
|
4 πλεονεκτήματα περιτύλιξης βελόνας στατορίου |
Ειδική μηχανή για κινητήρα με σκιά τεσσάρων πόλων
περιστροφή στατορ
|
Πλεονεκτήματα
1. Άνεμος 4 slots ανά φορά, γρήγορα
2Αυτοματοποιημένη επικάλυψη, αυτοματοποιημένη κοπή τεσσάρων πόλων ανά φορά
3.4 Συστήματα αυτόματης σύσφιξης και κοπής του καλωδίου συσκευή, αιολική σκιά πόλος κινητήρα 4 slots ταυτόχρονα,
και να κόψει τα καλώδια αυτόματα
που έχει την τροχιά ονομάζεται το σκιασμένο μέρος και το άλλο μέρος του στύλου ονομάζεται το μη σκιασμένο μέρος.
Απαιτείται δείγμα κατασκευαστή μηχανής περιστροφής κινητήρα:
