Οκτώ πόλους BLDC βήμα κινητήρα στατήρα μηχανή περιστροφής με δύο βελόνες
|
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Κατάσταση: | Νέος | Αριθμός βελόνας.: | Δύο βελόνες ανεμοστρόβιλος 2 πόλους ανά φορά |
|---|---|---|---|
| Σταθμός εργασίας: | Ένας σταθμός 8 πόλων μπορεί να λυθεί 4 φορές | Ταχύτητα εκκαθάρισης: | 300RPM έως 500RPM σύμφωνα με το Wire Gauge |
| Αυτόματος τύπος: | Πλήρως αυτόματο | Χρώμα μηχανής: | Λευκό ή ανά απαίτηση πελάτη |
| Μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό | ||
| Επισημαίνω: | Μηχανοκίνητη περιστροφή χωρίς βούρτσα,άνεμος μηχανή μηχανών |
||

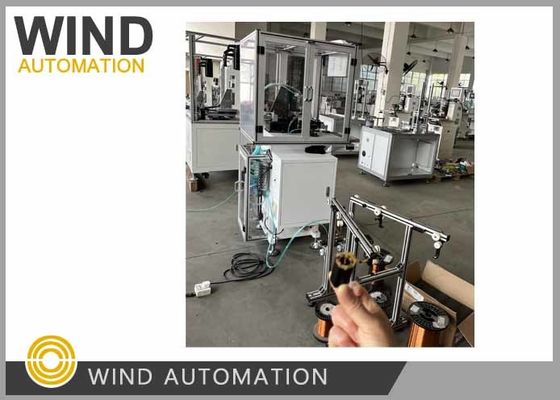

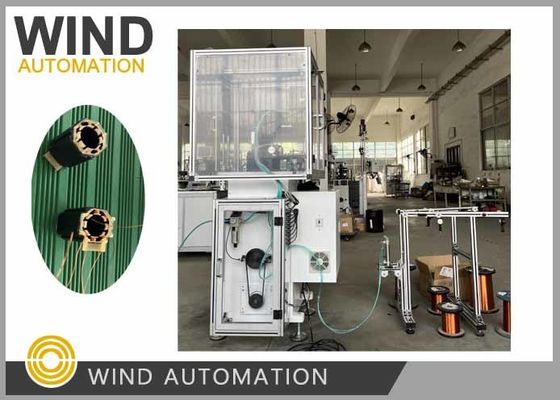

Μηχανή περιέλιξης στάτορα κινητήρα BLDC με 8 πόλους και βήμα
Δύο βελόνες περιελίσσουν υποδοχές ταυτόχρονα WIND-1B-TSM
Εφαρμογή:
Η μηχανή περιέλιξης υποδοχών κινητήρα βηματισμού WIND-1B-TSM μπορεί να περιελίξει 2 υποδοχές κάθε φορά,
καλύπτοντας 6 πόλους, 8 πόλους, 9 πόλους, 10 πόλους, 12 πόλους, 14 πόλους, 18 πόλους
Πλεονεκτήματα:
Γρήγορη και ευέλικτη, περιέλιξη στάτορα κινητήρα βηματισμού με 2 υποδοχές περιέλιξης κάθε φορά
2 ακροφύσια περιέλιξης λειτουργούν ως περιελικτήρας στάτορα BLDC δύο σταθμών και είναι πιο σταθερά από μηχανή δύο σταθμών
Παράμετρος:
Διάμετρος σύρματος: 0,08~0,8mm
Εσωτ. διάμετρος στάτορα: 15mm~65mm
Ύψος στοίβας: 7-100mm
Αριθμός σπειρών: 0-9999
Επιλογή λειτουργίας: βήμα/Αυτόματο
Πόλοι στάτορα: 6 πόλοι, 8 πόλοι, 9 πόλοι, 10 πόλοι, 12 πόλοι, 14 πόλοι, 18 πόλοι (Κατασκευή κατά παραγγελία)
Πίεση αέρα: 0,5~0,7MPa
Ισχύς: 1KW, Μονοφασικό, AC220V 50/60Hz
Βάρος: περίπου 450 κιλά Διάσταση: 1600(Μ)x1000(Π)x1500(Υ)mm
Διαμόρφωση:
Mitsubishi PLC
Ενσωματωμένη οθόνη αφής διεπαφής ανθρώπου-μηχανής
Κινητήρας βηματισμού υψηλής ισχύος
Κύλινδρος Airtac
|
Χαρακτηριστικά μηχανής περιέλιξης στάτορα τύπου 1:
|
Επιβεβαίωση: ναι/όχι.
|
||
| 1 | Διάμετρος σωλήνα στάτορα | 70 mm | ΝΑΙ |
| 2 | Πλάτος σωλήνα στάτορα | 15 mm | ΝΑΙ |
| 3 | Αριθμός αξόνων | 4 τουλάχιστον | ΟΧΙ |
| 4 | Ανοχή γραμμικών συντεταγμένων | ±0,01 mm | ΝΑΙ |
| 5 | Ανοχή γωνιακών συντεταγμένων | ±0,5 γωνιακό λεπτό | ΝΑΙ |
| 6 | Βήμα άξονα | τουλάχιστον 100 mm | ΝΑΙ |
| 7 | Ταχύτητα περιέλιξης | 10 – 60 στροφές/λεπτό | ΝΑΙ, 350~400 σ.α.λ. |
| 8 | Μέγιστη εξωτερική διάμετρος στάτορα | 63 mm | ΝΑΙ |
| 9 | Εσωτερική διάμετρος στάτορα | χωρίς όρια | >15mm |
| 10 | Μέγιστο μήκος στάτορα με τα μπροστινά μέρη | 80 mm τουλάχιστον | ΝΑΙ |
| 11 | Ελάχιστο μήκος στάτορα με τα μπροστινά μέρη | 15 mm | ΝΑΙ |
| 12 | Υποδοχές στάτορα | χωρίς όρια | ΟΧΙ, 6, 8, 9, 10, 12, 14, 18 υποδοχές |
| 13 | Ελάχιστο πλάτος υποδοχής | 0,8 mm | ΝΑΙ |
| 14 | Διάμετρος σύρματος εργασίας | 0,063 – 0,315 mm (διπλό) | ΝΑΙ |
| 15 | Αριθμός ατράκτων | 2 | Όχι, 2 ακροφύσια, 1 άτρακτος |
| 16 | Αριθμός τεντωτήρων | 2 | ΝΑΙ |
| 17 | Λειτουργία ελέγχου | Laptop με λογισμικό | ΟΧΙ, PLC και HMI |
| 18 | Τροφοδοτικό | 3~380 V (±15%), 50 Hz, 2 kW | ΟΧΙ, 1~220V, 50Hz, 1.5KW |
Ερωτήσεις και Απαντήσεις:
1. Τι τύπο μηχανής περιέλιξης βελόνων στάτορα πρέπει να επιλέξουμε για τον στάτορά μας;
Έναρξη, Κουμπί έκτακτης ανάγκης, Διακόπτης Αυτόματης/Βήματος για τη λειτουργία της μηχανήςΗμηχανή περιέλιξης βελόνων στάτορα WIND-1B-TSM είναι πολύ κατάλληλη για περιέλιξη κινητήρων βηματισμού με
8 πόλους
Αυτόματη περιέλιξη, ευρετηρίαση και κοπή μηχανής χωρίς διάταξη για χαμηλό ρυθμό πλήρωσης υποδοχών
Η μηχανή περιέλιξης WIND-1B-TSM με αυτόματη συσκευή ευρετηρίασης περιέλιξης χωρίς διάταξη και συσκευή
περιστροφικής έκκεντρου είναι πολύ κατάλληλη για περιέλιξη μεγάλων και μικρών συρμάτων, βαρέων ή ελαφρών στάτορων κινητήρων BLDC
2. Πώς γίνεται η εκπαίδευση για τη λειτουργία της μηχανής περιέλιξης στάτορα;
Ναι, η μηχανή ενεργοποιείται από την πλευρά της μηχανής για την τροφοδοσία της μηχανής και
Για την εκπαίδευση της μηχανής, συνήθως στέλνετε έναν μηχανικό στο εργοστάσιό μας για επιθεώρηση πριν από την παράδοση,
Η WIND-1B-TSM δεν είναι περίπλοκη μηχανή, αν ο μηχανικός σας έχει εμπειρία, τότε δεν χρειάζεται να έρθετε και μπορούμε να σας στείλουμε μερικά βίντεο για να λειτουργήσετε
Ναι, η μηχανή ενεργοποιείται από την πλευρά της μηχανής για την τροφοδοσία της μηχανής και
Ναι, η μηχανή ενεργοποιείται από την πλευρά της μηχανής για την τροφοδοσία της μηχανής και
Η μηχανή από εσάς είναι ενεργοποιημένη και σε λειτουργία;
Ναι, η μηχανή ενεργοποιείται από την πλευρά της μηχανής για την τροφοδοσία της μηχανής και
Έναρξη, Κουμπί έκτακτης ανάγκης, Διακόπτης Αυτόματης/Βήματος για τη λειτουργία της μηχανής
4.
Δεν έχω περιελίξει στάτορα. Γιατί χρειάζεστε περιελικτό στάτορα; Ο περιελικτός στάτορας μπορεί να δείξει στη Shanghai Wind Automation
το διάγραμμα περιέλιξης που περιλαμβάνει τρόπο περιέλιξης, καλώδιο γέφυρας, ακροδέκτη,
Αν δεν έχετε περιελικτό στάτορα, παρακαλώ παρέχετε σχέδιο περιέλιξης
Παρακάτω δείγματα και σχέδια απαιτούνται για την κατασκευή και θέση σε λειτουργία της μηχανής:
1. Στάτορας στοίβας 5 τεμαχίων χωρίς περιέλιξη με μονωτικό κάλυμμα ή μονωτικό χαρτί
2. Περιελικτός στάτορας 1 τεμάχιο
3. Χάλκινο σύρμα 1 ρολό αρκετό για την περιέλιξη 10 τεμαχίων στάτορων
4. Σχέδιο ελάσματος στάτορα και σχέδιο περιέλιξης
Οι κινητήρες βηματισμού χωρίζουν μια πλήρη περιστροφή του ρότορα σε έναν αριθμό ισομεγέθων "βημάτων", προσφέροντας τη δυνατότητα
γρήγορης τοποθέτησης ενός φορτίου και διατήρησής του σε οποιοδήποτε από αυτά τα βήματα. Επίσης γνωστοί ως βηματικοί κινητήρες,
αυτοί οι κινητήρες DC χωρίς ψήκτρες προσφέρουν γρήγορη, ακριβή τοποθέτηση και εξαιρετική ροπή συγκράτησης. Η τεχνολογία βηματισμού επιτρέπει τη χρήση ελεγκτή ανοιχτού βρόχου – απλοποιώντας το σχεδιασμό της μηχανής και
μειώνοντας το συνολικό κόστος σε σύγκριση με ένα σύστημα σερβοκινητήρα, είναι υψηλής απόδοσης, χωρίς ψήκτρες, χωρίς συντήρηση
κινητήρες βηματισμού παρέχουν ακριβή, εξαιρετικά οικονομικό έλεγχο κίνησης.
Εσείς παράγετε τον κινητήρα βηματισμού, η Wind Automation παρέχει τις μηχανές κατασκευής κινητήρων.
Παρακαλώ κάντε κλικ στην παρακάτω εικόνα για να δείτε το βίντεο
https://vimeo.com/222836366
