Μηχανή θερμής στοίβασης τρίβοντας πριν από την TIG συγκόλληση συγκόλλησης
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Εφαρμογή καλλιέργειας: | Ενσωματωμένη συλλογή γεννήτριας εκκίνησης | Τεχνολογία αυτοκινήτων: | Ο αγωγός είναι έτοιμος για συγκόλληση |
|---|---|---|---|
| Διαδικασία παραγωγής: | Η διαδικασία περιστροφής του στατορίου περιλαμβάνει το σχηματισμό πινών, την εισαγωγή, την μονόπτωση | Καλλιέργεια: | Δύο διακόπτες για την κοπή σχηματισμένων αγωγών |
| Τύπος σύντηξης: | Η λειτουργία συγκόλλησης και η ρύθμιση είναι εύκολη για τον χειριστή | ΠΛΚ: | Mitsubishi |
| Ακαθάριστο βάρος: | 600KGS συμπεριλαμβανομένης της παλέτας συσκευασίας | Εργαλεία κοπής: | Δύο εφοδιαστικά, εσωτερικά και εξωτερικά |

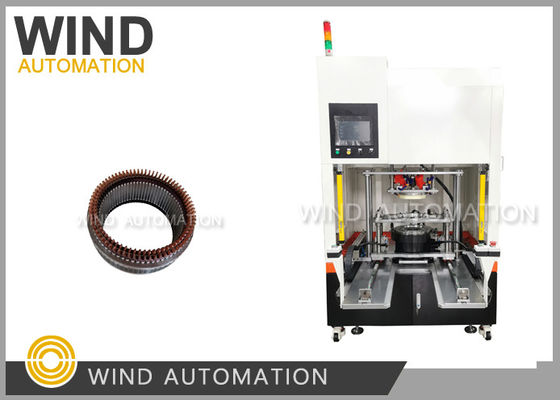

Τρίψιμο τρίχας πριν από την TIG Σύνδεση συγκόλλησης για τη συναρμολόγηση αυτοκινήτων EV WIND-TIG για την αυτοκινητοβιομηχανία
Αυτή η μηχανή κλαψίματος hairpin είναι η EV αυτοκίνητο ηλεκτρικό αυτοκίνητο στάτορα διαδικασία παραγωγής για την αφαίρεση της διαφοράς μήκους σύρματος
συνέβη κατά τη διάρκεια της διαδικασίας κοπής και περιστροφής της καρφίτσας, η ανοχή είναι +/- 0,2 mm,
Το κοπτικό μηχάνημα κόβει και κόβει την άκρη της μολύβδου της καρφίτσας για να τους αφήσει να είναι συνέπεια,
Το κούρεμα των μαλλιών είναι μια προκαταρκτική διαδικασία για να εξασφαλιστεί η σταθερή ποιότητα συγκόλλησης, η πλήρης χωρητικότητα της κεφαλής συγκόλλησης,
Ο εξοπλισμός χρησιμοποιεί υδραυλική λειτουργία κίνησης, εργαλεία διαμόρφωσης
ΕπενδύσειςΕφαρμογή:
Συγκρότημα ολοκληρωμένης γεννήτριας εκκίνησης,
(2)Πλεονεκτήματα
1Παρέχονται σε αρκετούς κορυφαίους κατασκευαστές της Κίνας, πλούσια εμπειρία,
Η ομάδα μηχανικών έχουν μεγάλη εμπειρία στη συγκόλληση BSG κινητήρα στατήρα hairpin
2Η ποιότητα της συγκόλλησης είναι εγγυημένη, η Wind Automation μπορεί να συγκολλήσει δείγματα μόνο χρεώνει το κόστος εργαλείων.
πριν ολοκληρωθεί η μηχανή συγκόλλησης
3Πλούσια εμπειρία στο χειρισμό στατορ με κάτω από διάσταση
4Η απόδοση για 96 θέσεις εργασίας: 50 σ.μ. το κομμάτι, είναι περίπου 560 σ.μ. ανά βάρδια 8 ωρών
| Μέγεθος OD του στατήρα | Αριθμός σχισμής. |
| 142 χιλιοστά | 96 στροφές |
| 72 κουλοχέρηδες |
(3)Δυνατότητα συγκόλλησης TIG:

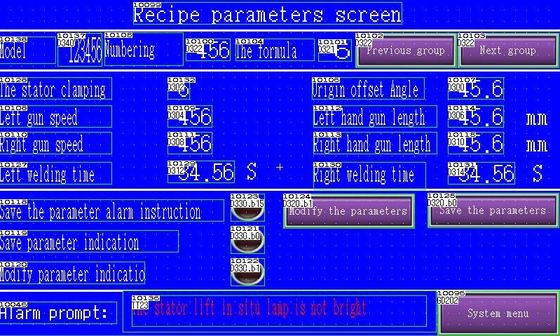

Η συγκόλληση συγκόλλησης μπορεί να ρυθμιστεί,
η σύνδεση εκκίνησης μπορεί να ρυθμιστεί,
και να σταθεί μόνος για την συγκόλληση τροποποίηση μπορεί να οριστεί
ΕπενδύσειςΤΙΓ Εξαγωγική μηχανή συγκόλλησης
Η παροχή ενέργειας: 220V ή 380V,50Hz
Σφινδάλιο συγκόλλησης, σφινδάλιο δεικτικοποίησης, άξονας τροφοδοσίας και άξονας ανάφλεξης με μηχανοκίνητο εφοδιασμό Mitsubishi
PLC: σειρά Mitsubish 5U
Εικονική οθόνη: WEINVEIW
Κύλινδρο: αεροπορική επίθεση
Πίεση: > 0,5 MPa
Βάρος: περίπου 600 κιλά
Μέγεθος: 800*800*1500mm
Ερώτηση και Απάντηση
1.Για τη σειρά της διαδικασίας συγκόλλησης, τις παραμέτρους εισροών (όπως ρεύμα, τάση, χρόνο αναμονής, κλπ.)
και προδιαγραφές, μέθοδος χειρισμού υλικών (μηχανισμός φόρτωσης/αφόρτωσης κλπ.)
Η διαδικασία συγκόλλησης είναι πλήρως αυτόματη, η πόρτα κλείνει κατά τη διάρκεια της διαδικασίας συγκόλλησης,
και φόρτωση/αφόρτωση από τον χειριστή,
Άλλη παράμετρος είναι accoring στην πραγματική κατάσταση του στατήρα
2.Ποιος είναι ο ακριβής σκοπός του αερίου αργόνου σε αυτή τη μηχανή συγκόλλησης;
Πώς να ενώσεις τις δύο σπείρες χαλκού χωρίς ράβδο γεμιστήρα;
Ο σκοπός του αερίου αργόνου που εκπέμπεται από το όπλο συγκόλλησης είναι η προστασία του εργαστηρίου του στατορίου,
καθώς η θερμοκρασία είναι πολύ υψηλή,
To ensure TIG welding quality The previous process such as enamel remove (contorl the remove size should be more than 8mm)cropping need to ensure the stator quality before welding The PLC tell to weld one slot by slot,
| Σ.ΧΧΧ | ISG Ερωτήσεις για τις μηχανές συγκόλλησης | Σχόλια για την αυτοματοποίηση του αέρα |
| Βασικές πληροφορίες: | ||
| 1 | Χρόνος κύκλου ανά μέρος; | Δύο δευτερόλεπτα ανά στροφή 3,2 λεπτά |
| 2 | Ποιο αδρανές αέριο χρησιμοποιείται για συγκόλληση; | Αργκόν |
| 3 | Χρόνος συγκόλλησης ανά κουζίνα; | Δύο σε κάθε θέση |
| 4 | Πρωταρχική τάση και ρεύμα του μετασχηματιστή; | Όχι, διαφορετικά από την συγκόλληση αντίστασης, |
| 5 | Δευτερεύουσα τάση και ρεύμα του μετασχηματιστή; | Η συγκόλληση TIG δεν έχει πρωτογενή και δευτερογενή τάση |
| 6 | Σήμερα, η ζύγιση είναι σε αμπεριαλίδες. | 90A ~ 110A |
| 7 | Ο κύκλος συγκόλλησης στον ελεγκτή συγκόλλησης. ? 1 κύκλος =? εκατομμυρίων δευτερολέπτων. | 0.? είναι ίσο με ms |
| 8 | Πώς μετριέται και ελέγχεται η θερμοκρασία της τροχιάς (προϊόντος); | Ελέγξτε το ρεύμα, μην ελέγχετε τη θερμοκρασία. Η μέτρηση με αισθητήρα θερμοκρασίας δεν είναι απαραίτητη |
| 9 | Πίεση εισόδου για μηχανή συγκόλλησης: σε μπαρ/PSI | πάνω από 0,5MPa > 5Bar |
| 10 | Η ροή του αδρανούς αερίου και η χωρητικότητα της φιάλης σε LBS | Η ταχύτητα ροής του αδρανούς αερίου ρυθμίζεται, μπορεί να ελεγχθεί με μετρητή πίεσης |
| 11 | Τι είδους σύστημα ψύξης απαιτείται; | Νερό |
| 12 | - Λιτρών το λεπτό. | Σταθερή εσωτερική ψύξη κυκλώματος |
| 13 | Παράμετρος συγκόλλησης όπως (σβήσιμο/διατήρηση/στροφή συγκόλλησης/χρόνος συγκόλλησης ανά κύκλο/πίεση) | Δεν χρειάζεται να δώσετε μεγάλη προσοχή τώρα, δεν είναι χρήσιμο για αναφορά, μπορεί να ορίσει παράμετρο |
| 14 | Ενώ πατάτε την κατάσταση έκτακτης ανάγκης - η πίεση του αέρα και η ενέργεια του PLC θα κλείσουν; | Τώρα θα τοποθετήσουμε το μηχάνημα να σταματήσει, μετά θα το επαναφέρουμε, όλα θα πάνε στην αρχική θέση. Επίσης μπορούμε να τοποθετήσουμε όπως το ζητάτε |
| 15 | Η μηχανή έχει SMED έννοια; | 120mm έως 160mm, (Το τρέχον μέγεθος OD 142mm) Σε 20-30 λεπτά. |
| 16 | Υπάρχει καταγραφή δεδομένων όπως το ρεύμα συγκόλλησης; | - Ναι, ναι. |
Με βάση το υβριδικό HEV, δεν είναι εξοπλισμένο με κινητήρα κίνησης, αλλά μόνο με κινητήρα BSG, το οποίο είναι το χαμηλότερο κόστος σύστημα ανάμειξης φωτός.Ο κινητήρας έχει μεγάλη ροπή ισχύος και μεγάλη απόδοση μετάδοσης ζώνηςΟ κινητήρας κινείται με χαμηλή ταχύτητα, η οποία επιταχύνεται γρήγορα και έχει ομαλή και άνετη εμπειρία οδήγησης.Δεν είναι απαραίτητη η συχνή αλλαγή ταχύτητας στα στάδια εκκίνησης, μεσαίας και χαμηλής ταχύτητας, και το διπλό συμπλέκτη δεν απαιτεί πολύ χρόνο και μισή σύνδεση, η οποία λύνει εντελώς το πρόβλημα του διπλού συμπλέκτη.έχει αναπτυχθεί για οικονομικά αποδοτική μαζική υβριδικοποίηση, όπως η προηγμένη στάση εκκίνησης, η ελαστική κίνηση και η ηλεκτρική ώθηση εξοικονομούν 13% έως 20% καυσίμου.Σε μια ελαφριά υβριδική εφαρμογή ο ηλεκτρικός κινητήρας 48V αντικαθιστά τον εναλλακτικό 12V και τοποθετείται απευθείας στον κινητήρα μέσω ζώνης.
