Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εφαρμογή: | 12V, 24V συνεχείς βουρτσισμένοι κινητήρες | Το κύκλος ζωών: | 00,4 δευτερόλεπτα ανά θέση με κινητήρα σερβοπρέσας |
---|---|---|---|
Μέγεθος καλωδίου σύντηξης: | Από 0,01 mm έως 1,20 mm για τύπους τροφοδοτών | Συσκευή ψύξης συγκόλλησης: | Με χωριστή συσκευή ψύξης με νερό |
Εύκολη προσαρμογή: | Η λειτουργία συγκόλλησης και η ρύθμιση είναι εύκολη για τον χειριστή | Ζυθοποιία μεγάλου διαμέτρου καλωδίου: | Από 0,01 mm έως 1,20 mm για τύπους τροφοδοτών |
Ακαθάριστο βάρος: | 662KGS συμπεριλαμβανομένης της παλέτας συσκευασίας | Ποιότητα σύντηξης: | Τρόπο ασφάλειας, χρόνο ασφάλειας, πίεση, αντίσταση επαφής |

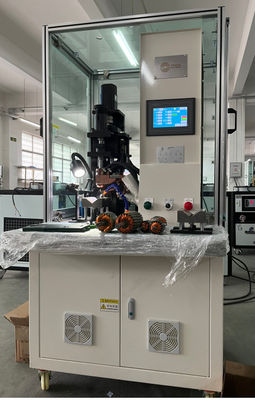

Μηχανή συγκόλλησης σημείων παροχής ενέργειας συνεχούς ρεύματος για διακόπτη θωρακιστικών συσσωρευτών
ΕπενδύσειςΕφαρμογή:
Εφοδιασμός κινητήρα PMDC με μετατροπέα γάντζου, μετατροπέα ανύψωσης
(2)Πλεονεκτήματα
Ασφαλισμένη ποιότητα σύντηξης |
Αυτο-αναπτύχθηκε Υψηλής συχνότητας 15KHz παροχή ενέργειας εξασφαλίζουν σταθερή
ποιότητα σύντηξης
|
Ευρεία εφαρμογή |
ΧάλυβαΔιάταξη πλάτους καλωδίου από 0,01 mm ~ 1,20 mm ((AWG44 ~ AWG17)
|
Εύκολη λειτουργία |
Εύκολο για τον χειριστή.
και WIND-DC-CW003 να πάρει πιο επαναλαμβανόμενη εντολή μεταξύ συγκόλλησης μηχανή
|
(3)Ερώτηση και απάντηση για τη μηχανή συγκόλλησης:
1- Είναι ρυθμιζόμενο το ρεύμα και ο χρόνος κάθε τμήματος;
--- Νομίζω ότι η ερώτησή σας είναι για την επίτευξη ίσης και σταθερής ποιότητας σύντηξης για κάθε τμήμα,
Η μηχανή παροχής συνεχούς ενέργειας με υψηλή αναγκαιότητα του ρεύματος εξόδου είναι ακόμη και σταθερή, μπορεί να εξασφαλίσει ακόμη ποιότητα συγκόλλησης,
Στην οθόνη ρύθμισης των παραμέτρων της μηχανής, υπάρχουν 6 τμήματα ρεύματος συγκόλλησης και ρύθμιση χρόνου για την armature με πολλά γάντια, όπως 63 γάντια,
και για ένα 24 γάντζο μετατροπέα, μπορείτε να διαιρέσετε την παράμετρο συγκόλλησης σε 3 στάδια, ορίζοντας Bar. αριθ. ως 1 + 22 + 1 = 24 ή να διαιρέσετε τη ρύθμιση για να ορίσετε 1 + 1 + 1 + 2 + 3 + 16 = 24
λαμβανομένου υπόψη του χρόνου θέρμανσης για την ηλεκτρονική ράβδο και της πραγματικής κατάστασης,
Στην πραγματική παραγωγή, κάποιος χρήστης μόλις έβαλε τον αριθμό μπάρας στο τμήμα 1 ως 24,
2- Πώς ελέγχεται η απόσταση των ηλεκτροδίων;
--- Η προτεινόμενη απόσταση είναι περίπου 1,5 mm έως 2 mm, θα πρέπει να είναι μεγαλύτερη από 1 mm σε περίπτωση που ο διακόπτης OD έχουν κάποια διαφορά
Μπορείτε να ελέγξετε από ένα 1,5mm πάχος commidity ως ένα Plug μετρητή
3- Υπάρχει κάποιο κανόνας για να μετρήσει και να τροφοδοτήσει πίσω αυτή την απόσταση;
- Όχι ακόμα, απλά παρατηρήστε τον χειριστή.
4- Πώς ρυθμίζεται και ελέγχεται η πίεση που ασκείται από το ηλεκτρόδιο στον γάντζο;
--- Με διαφορετικό μέγεθος ελατηρίου, η πίεση μπορεί να ρυθμιστεί, για αυστηρό έλεγχο με ελατήριο, για ελαφρύ έλεγχο με βίδα επάνω
και τελευταίου τύπου WIND-TMI-3 με ελεγκτή κινητήρα για τον έλεγχο της πίεσης
Υπάρχει κανένα κύτταρο φορτίου για να ελέγξει αυτή την πίεση;
--- Όχι ακόμα
Υδραυλική και ελεγκτική πρέσα Wind Automation για διακόπτη,
τοποθέτηση άξονα έχουν αυτό το είδος κύτταρα φορτίου που μπορεί να ελέγξει και να δείξει την πίεση,
Θα το εφαρμόσουμε στη νέα μηχανή σύντηξης WIND-TMI-3 με πίεση σερβο συσκευής αργότερα.
Αυτό θα εφαρμοστεί για τους τοπικούς χρήστες που απαιτούνται πρώτα
6- Πώς ελέγχεται το ρεύμα σύντηξης, διατηρείται σταθερό;
--- Το σταθερό ρεύμα σύντηξης ελέγχεται από τάση
7- Ποια είναι τα στάδια του κύκλου σύντηξης, πώς ρυθμίζεται κάθε τμήμα αυτού του κύκλου; (ΠΟΛΥ ΣΗΜΕΡΙΑ)
--- Ο κύκλος συγχώνευσης είναι ηλεκτρόδιο αγγίξτε το αγκίστρι του μετατροπέα, στη συνέχεια πιέστε το αγκίστρι του μετατροπέα, κρατώντας την πίεση και απελευθέρωση
Παρακαλείστε να ελέγξετε το γράφημα του κύκλου σύντηξης στην επισυναπτόμενη φωτογραφία
Αυτός ο κύκλος σχετίζεται με τέσσερις παράγοντες,
το ηλεκτρόδιο και το αγκίστρι του μετατροπέα που έρχονται σε επαφή με την περιοχή της επιφάνειας, την τιμή πίεσης, τη διατήρηση του χρόνου πίεσης, την τάση σύντηξης
Μπορείτε να πάρετε ένα καλύτερο κύκλο από την ομαδική εργασία αυτών των τεσσάρων παραγόντων,
Ο χρόνος κύκλου του WIND-TMI-3 μπορεί να επιτύχει είναι 0,4 δευτερόλεπτα ανά θέση, ταχύτερο στην Κίνα μηχανή σύντηξης μηχανήματος μέχρι τώρα
Υψηλή συχνότητα 15KHz εξασφαλίζουν την καθαρή έξοδο DC ρεύμα, ενώ ορισμένες μηχανές σύντηξης 2KHz, 4KHz όχι υψηλή συχνότητα
Το σταθερό ρεύμα μπορεί να βεβαιωθείτε συγχώνευση κάθε τμήμα χωρίς δισταγμό, έτσι ώστε η παροχή ενέργειας συνεχούς ρεύματος είναι ταχύτερη και εξοικονομήσει ηλεκτρική ενέργεια
8- Υπάρχει κάποιο προειδοποιητικό σημάδι για κακή σύντηξη;
--- Ναι, η μηχανή έχει αυτή τη λειτουργία
ΕπενδύσειςΠαράμετρος μηχανής σύντηξης:
Διάμετρος καλωδίου: 0,01 ~ 1,2 mm
Δύναμη εκτόξευσης οπλισμού: 20~100 mm
Υψόμετρος στοίβας θωράκισης:10~100mm
Εναλλακτικός διακόπτης OD:8~70mm
Πηγή αέρα:5~7KG/cm2
Δύναμη συγκόλλησης: 10~30KW
3 φάσεις AC 380V 50~60Hz
Βάρος: περίπου 350 κιλά
Ηλεκτρική ενέργεια σύντηξης: Wind Automation αυτοαναπτύχθηκε υψηλής συχνότητας 15KHz, 500~5000A
Σύστημα ελέγχου: Japan Mitsubishi PLC
Έλεγχος ευρεσιτεχνίας: Ιαπωνία Mitubishi servo positioning system Εικονική οθόνη 7'
(5)Χαρακτηριστικό:
1) Σύνδεσμος για λεπτό ή μεγάλο σύρμα υψηλής συχνότητας

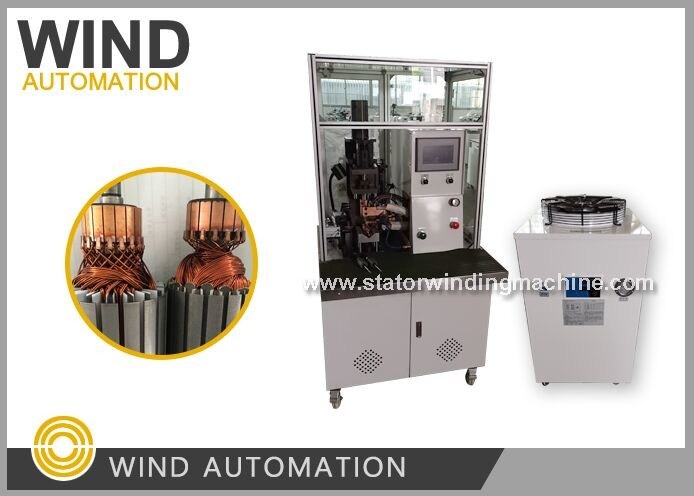

μετατροπέας συγκόλλησης και μετατροπέας θερμής στοιβάσεως με μικρό μεγάλο σύρμα λεπτό και μεγάλο σύρμα, με ξεχωριστό
συσκευή ψύξης νερού (δραματίζει ως κλιματιστικό)
2) Η λειτουργία συγκόλλησης σχετίζεται με τοεπιφάνεια ράβδου ungsten, πίεση, χρόνος συγκόλλησης, τιμή τάσης και ρεύματος
3) Δοκιμαστική ισχύς τροφοδοσίας, το μέγεθος του άξονα σχετίζεται με το σύστημα ρύθμισης
Κανονικό εύρος OD του θωρακιστήρα 20~60 mm
Άξονας κάτω των 160 mm Μέγεθος άξονα
Επικαιρότητες σχετικά με τη μηχανή συγκόλλησης (Πώς να επιλέξετε μια κατάλληλη μηχανή ζεστού στύγματος συγκόλλησης)
Η ερώτησή σας είναι για την επίτευξη ίσης και σταθερής ποιότητας σύντηξης για κάθε τμήμα,
Η μηχανή παροχής συνεχούς ενέργειας με υψηλή αναγκαιότητα του ρεύματος εξόδου είναι ακόμη και σταθερή, μπορεί να εξασφαλίσει ακόμη ποιότητα συγκόλλησης,
Στην οθόνη ρύθμισης των παραμέτρων της μηχανής, υπάρχουν 6 τμήματα ρεύματος συγκόλλησης και ρύθμιση χρόνου για την armature με πολλά γάντια, όπως 63 γάντια,
και για ένα 24 γάντζο μετατροπέα, μπορείτε να διαιρέσετε την παράμετρο συγκόλλησης σε 3 στάδια, ορίζοντας Bar. αριθ. ως 1 + 22 + 1 = 24 ή να διαιρέσετε τη ρύθμιση για να ορίσετε 1 + 1 + 1 + 2 + 3 + 16 = 24
λαμβανομένου υπόψη του χρόνου θέρμανσης για την ηλεκτρονική ράβδο και της πραγματικής κατάστασης,
Στην πραγματική παραγωγή, κάποιος χρήστης μόλις έβαλε τον αριθμό μπάρας στο τμήμα 1 ως 24,
2Πώς ελέγχεται η απόσταση των ηλεκτροδίων;
Η απόσταση που προτείνεται είναι περίπου 1,5 mm έως 2 mm, θα πρέπει να είναι μεγαλύτερη από 1 mm σε περίπτωση που ο διακόπτης OD έχουν κάποια διαφορά
Μπορείτε να ελέγξετε με ένα 1,5 mm πάχος commidity ως
3Πώς ρυθμίζεται και ελέγχεται η πίεση που ασκείται από το ηλεκτρόδιο στον γάντζο;
Με διαφορετικό μέγεθος ελατήριας πίεσης η πίεση μπορεί να ρυθμιστεί, για αυστηρό έλεγχο με ελατήριο,
για ελαφρύ έλεγχο με βίδα επάνω
4.Υπάρχει κανένα κύτταρο φορτίου για να ελέγξει αυτή την πίεση;
- Ναι, ναι.
Wind Automation υδραυλική και servo πρέσα μηχανή για μετατροπέα, τοποθέτηση άξονα έχουν αυτό το είδος κύτταρα φορτίου που μπορεί να ελέγξει και να δείξει την πίεση,
Εφαρμόζουμε αυτό στη νέα μηχανή σύντηξης WIND-TMI-3 με πίεση σερβο συσκευής,
Αυτό θα εφαρμοστεί για τον τοπικό κατασκευαστή κινητήρα που απαιτείται πρώτα.
5Ποια είναι τα βήματα του κύκλου σύντηξης, πώς ρυθμίζεται κάθε τμήμα αυτού του κύκλου;
Ο κύκλος συγχώνευσης είναι ηλεκτρόδιο αγγίξτε το γάντζο του διακόπτη, στη συνέχεια, πατήστε το γάντζο του διακόπτη, κρατώντας την πίεση και την απελευθέρωση
Παρακαλούμε ελέγξτε το γράφημα του κύκλου σύντηξης στην εικόνα εγκατάστασης συγκόλλησης
Αυτός ο κύκλος σχετίζεται με τέσσερις παράγοντες,
το ηλεκτρόδιο και το γάντζο του μετατροπέα που έρχονται σε επαφή με την περιοχή της επιφάνειας,
τιμή πίεσης, χρόνος διατήρησης πίεσης, τάση σύντηξης
Μπορείτε να πάρετε ένα καλύτερο κύκλο από την ομαδική εργασία αυτών των τεσσάρων παραγόντων,
Υψηλή συχνότητα 15KHz εξασφαλίζουν την καθαρή έξοδο DC ρεύμα, ενώ ορισμένες μηχανές σύντηξης 2KHz, 4KHz όχι υψηλή συχνότητα
Το σταθερό ρεύμα μπορεί να βεβαιωθείτε συγχώνευση κάθε τμήμα χωρίς δισταγμό, έτσι ώστε η παροχή ενέργειας συνεχούς ρεύματος είναι ταχύτερη και εξοικονομήσει ηλεκτρική ενέργεια
6.Υπάρχει κάποιο σημάδι προειδοποίησης για κακή σύντηξη;
Ναι, η μηχανή έχει αυτή τη λειτουργία
