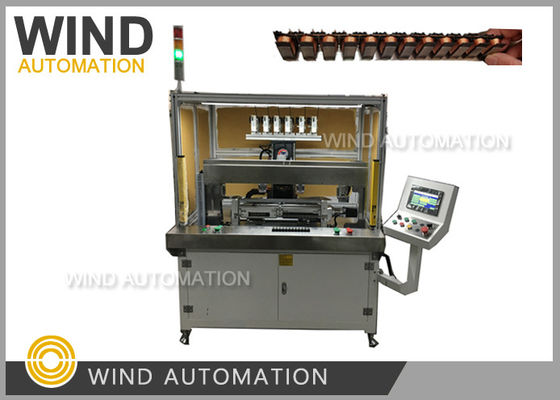

ευθεία ελασματοποίηση 3 μηχανών τυλίγματος σπειρών 8KW BLDC 600RPM μικρό μέγεθος αυλακώσεων φάσης

Κίνα ευθεία ελασματοποίηση 3 μηχανών τυλίγματος σπειρών 8KW BLDC 600RPM μικρό μέγεθος αυλακώσεων φάσης προμηθευτής

Μεγάλες Εικόνας :  ευθεία ελασματοποίηση 3 μηχανών τυλίγματος σπειρών 8KW BLDC 600RPM μικρό μέγεθος αυλακώσεων φάσης

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: WIND AUTOMATION
Πιστοποίηση: CE for major parts
Αριθμό μοντέλου: Αέρας-zr158-2

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1pc
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Ξύλινη περίπτωση κατάλληλη για τη μεταφορά θάλασσας
Χρόνος παράδοσης: 45 εργάσιμες ημέρες
Όροι πληρωμής: T / T
Contact Now
Λεπτομερής Περιγραφή Προϊόντος
Κατάσταση: Νέα Άξονας ελέγχου: Έλεγχος με σερβομηχανισμό τεσσάρων άξονα
Λειτουργώντας σταθμός: Σταθμός δύο ή σταθμός τέσσερα διαθέσιμος Ανώτατο βάρος σωρών: 3KGS
Χρώμα μηχανών: Λευκό ή ανά απαίτηση πελατών Δύναμη μηχανών: 8KW
Τύπος αυτοματοποίησης: Πλήρως αυτόματος συμπεριλαμβανομένου πτυχωμένου του καλώδιο τερματικού Μετά από τις πωλήσεις: Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό

Ευθύ ελασματοποίησης 3phase BLDC καλώδιο μηχανών μηχανών άνεμος που πτυχώνεται στο τερματικό αέρας-zr158-2







Εφαρμογή μηχανών τυλίγματος:



BLDC άνεμος μηχανή ελασματοποίησης στατών η ευθεία είναι μια τάση για τους κατασκευαστές μηχανών που θέλουν



γεμίζοντας ποσοστό αυλακώσεων προϊόντων υψηλό, μικρό μέγεθος αυλακώσεων, ηλεκτρικές μηχανές υψηλής επίδοσης







Άνεμος τεχνικά στοιχεία μηχανών:



Διάμετρος καλωδίων: 0.1mm 0.8mm (AWG38 σε AWG20)



Συνολικό μήκος στατών: Max 400mm



Ύψος σωρών στατών: Max 100mm



Αυλακώνει το αριθ.: Κανένα που περιορίζεται



Γυρίζει το αριθ.: Κανένα που περιορίζεται



Ταχύτητα τυλίγματος: 600RPM (σύμφωνα με το μέγεθος διαμέτρων καλωδίων, το ύψος σωρών)



Airsource: 0.4~0.7MPa



Δύναμη μηχανών: 8KW



3phase εναλλασσόμενο ρεύμα 380V 50~60Hz



Βάρος: περίπου 900KGS



Διάσταση: 1100 (W) *800 (Δ) *2000 (Χ) ΧΙΛ.







Ανταγωνιστικά πλεονεκτήματα μηχανών αέρας-ZR158 τυλίγματος:



1. Σχέδιο της Ιαπωνίας, που κατασκευάζεται στην Κίνα



2. Ο λειτουργώντας σταθμός δύο μπορεί να τυλίξει 24SWG, 68 στροφές, στάτης 9 δοντιών πόλων σε 1.5mintues (1.5minutes/2pcs)



3. Κάθε τακτοποιημένο και καθαρό, τέλειο στρώμα τυλίγματος displament σπειρών τυλίγματος τμήματος όχι μόνο έχει τακτοποιημένος και καθαρός



    εμφάνιση, επίσης καλή ποιότητα με τη μικρή αντίσταση



4. Δύο σταθμός ή τρεις σταθμοί είναι με την αυτόματη συσκευή φόρτωσης



5. Το κύκλος ζωών του τυλίγματος στατών τυλίγματος 1pc (απαιτήσεις τυλίγματος όπως κατωτέρω)



    1.5minutes/2pcs (λειτουργώντας σταθμός 2), 1,5 minutes/3pcs (σταθμοί 3working). Για έναν στάτη κάθε πόλος



απαιτεί 68 στροφές του τυλίγματος καλωδίων. Το τύλιγμα θα αρχίσει από το 1$ο τερματικό και το καλώδιο πτυχωμένος στα τερματικά



και 1$ος έπειτα Πολωνός θα είναι winded 68 στροφές της σπείρας έπειτα που το καλώδιο θα πάει από την πίσω πλευρά του μέρους στο 4ο πόλο,



εδώ πάλι 68 στροφές δεξιόστροφα και το καλώδιο θα κινηθούν από πίσω στο 7ο πόλο και πάλι τύλιγμα 68 στροφών της σπείρας



τυλίγοντας και πτυχώνοντας έπειτα μικρό τερματικό.







Ευθύ ελασματοποίησης χαρακτηριστικό γνώρισμα μηχανών σωρών άνεμος:



1. Μέσω της άνεμος βελόνας πάνω-κάτω τη μετακίνηση και την αμειψισπορά του πυρήνας σιδήρου σωρών ελασματοποίησης,



     οποιαδήποτε διαδρομή μπορεί να τυλιχτεί. Επομένως, με την αλλαγή του προγράμματος τυλίγματος προϊόντων, αντίστοιχο windings



    με το διαφορετικό πάχος σωρών πυρήνων και τις διαφορετικές στροφές ο αριθμός πόλων πυρήνων μπορεί να είναι εύκολα



2.  Ο ανθρώπου-μηχανής διάλογος μπορεί να σιγουρευτεί τον τρόπο και τη συντήρηση λειτουργίας ευκολότερους



3.  Το σπειροειδές καλώδιο γυρίζει κανένα στο τερματικό μπορεί να είναι αυθαίρετα και στάση σε οποιαδήποτε θέση 360°,



     Κατά συνέπεια, είναι απλό και κατάλληλο να τοποθετηθεί το καλώδιο γεφυρών και να κοντύνει το γενικό κύκλος ζωών.



     Βελτιώστε την αποδοτικότητα παραγωγής



4. Κατά τη διάρκεια του τυλίγματος, τον αριθμό σπειρών σε κάθε στρώμα μπορεί να αλλάξουν ελαστικά για να πραγματοποιήσει διαφορετικό του προϊόντος



    στρώμα τύπων.



5. Από το χαλκό το καλώδιο που αυλακώνει τη λειτουργία εκτελείται με το υψηλής απόδοσης σύστημα ελέγχου Yaskawa



     και η σερβο μηχανή Yaskawa, η σταθερότητα της θέσης του σμαλτωμένου καλωδίου στην αυλάκωση μπορεί να εξασφαλιστεί



     και επομένως κοντύντε το χρόνο τυλίγματος.



6. Οι χειρωνακτικές ή αυτόματες μέθοδοι σίτισης χεριών ρομπότ μπορούν να επιλεχτούν.



    Η αυτόματη φόρτωση και η εκφόρτωση μπορούν να πραγματοποιήσουν την πλήρη αυτοματοποιημένη παραγωγή των γραμμών παραγωγής,



    κόστη εργασίας αποταμίευσης για τους πελάτες κατασκευαστών μηχανών στη μαζική παραγωγή.



7. Όλες οι μονάδες του άνεμος εξοπλισμού έχουν τυποποιηθεί πλήρως, και οι σχεδιάσεις είναι εύκολο να αντικατασταθούν



    Η γενική συντήρηση μηχανών τυλίγματος είναι απλούστερη και κατάλληλη.

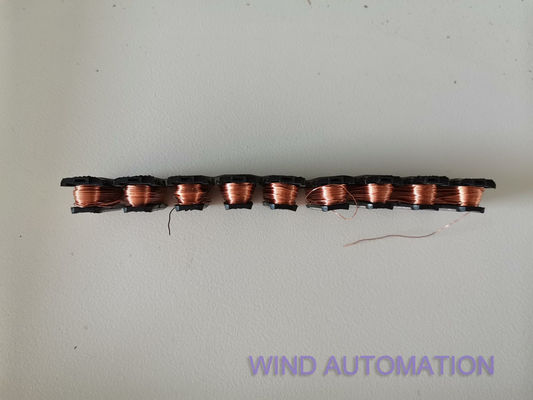

Παράδειγμα υπάρχουν 9 πόλοι/δόντια.



Σειρά τυλίγματος:



1$ος πόλος-4$ος πόλος-7ος πόλος



2$ος πόλος-5$ος πόλος-8ος πόλος



3rdpole-6ος πόλος-9ος πόλος



Καλώδιο: 24SWG ΔΙΠΛΟ ΠΑΛΤΟ







Κύρια διαμόρφωση μηχανών τυλίγματος:



Σύστημα ελέγχου Ιαπωνία Yaskawa
Σερβο σύστημα Ιαπωνία Yaskawa
Χαμηλής τάσης ηλεκτρικά συστατικά Σνάιντερ
Οθόνη αφής Weinview
Αισθητήρας/διακόπτης ορίου Omron
Οδηγός βιδών Hiwin
Πνευματική μονάδα Airtac
Ένσφαιρος τριβέας NSK
Ζώνη συγχρονισμού (ζώνη συγχρονισμού) Ηπειρωτικός







Στην άνεμος μηχανή BLDC, υπάρχει επιλογή δύο, κάποια είναι scew ράβδος, άλλη είναι ζώνη. Η χρήση των δύο



η συσκευή είναι διαφορετική: Η εφαρμογή της βίδας είναι να μετατραπεί η περιστροφική κίνηση μέσω του καρυδιού



γραμμική κίνηση. Η εφαρμογή της κίνησης ζωνών είναι να μεταφερθεί η περιστροφική κίνηση, να αλλάξει την κατεύθυνση περιστροφής,



και αλλάξτε την αναλογία ταχύτητας. Βιδώστε την κίνηση, καλός χάλυβας, μπορεί να διαβιβάσει τη μεγάλη ροπή, ακριβής θέση, εύκολη



παράγετε τη δόνηση αντίκτυπου όταν συχνή μετατροπή. Μετάδοση ζωνών, ομαλή μετάδοση, αποβολή



από τη δόνηση, εύκολος να ρίξει μακριά κάτω από το βαρύ φορτίο. Το ένα, βίδα σφαιρών βιδών σφαιρών είναι ένα ιδανικό προϊόν αυτό



μετατρέπει την περιστροφική κίνηση στη γραμμική κίνηση ή μετατρέπει τη γραμμική κίνηση στην περιστροφική κίνηση. Η βίδα σφαιρών αποτελείται



από τη βίδα, το καρύδι και τη σφαίρα. Η λειτουργία της είναι να μετατρέψει την περιστροφική κίνηση στη γραμμική κίνηση, η οποία είναι περαιτέρω



επέκταση και ανάπτυξη των βιδών σφαιρών. Η σημασία αυτής της ανάπτυξης είναι να αλλαχτεί το ρουλεμάν



από την κυλώντας κίνηση στη γλιστρώντας κίνηση. Λόγω της μικρής της τριβής αντίστασης, οι βίδες σφαιρών χρησιμοποιούνται ευρέως μέσα



διάφορα βιομηχανικά όργανα εξοπλισμού και ακρίβειας.





Η βίδα σφαιρών είναι το ο συνηθέστερα χρησιμοποιημένο στοιχείο μετάδοσης στα εργαλεία δύναμης και τα μηχανήματα ακρίβειας. Του



η κύρια λειτουργία είναι να μετατραπεί η περιστροφική κίνηση στη γραμμική κίνηση, ή να μετατραπεί η ροπή στην αξονική αντιστροφή



δύναμη, ταυτόχρονα με τη υψηλή ακρίβεια, αντιστρεψιμότητα και υψηλός τα χαρακτηριστικά της αποδοτικότητας.



Χαρακτηριστικά γνωρίσματα βιδών σφαιρών:





1. Καμία σπασμωδική κίνηση, υψηλή ακαμψία



Η βίδα σφαιρών μπορεί να προστεθεί στην πίεση, επειδή η προ-πίεση μπορεί να κάνει την αξονική εκκαθάριση στο α



η αρνητική αξία, και παίρνει έπειτα μια υψηλότερη ακαμψία (βίδα σφαιρών μέσω της σφαίρας για να δώσει την πίεση, στον πραγματικό



χρήση για τις μηχανικές συσκευές, κ.λπ., λόγω της σφαίρας η που αποκρουστική δύναμη μπορεί να αυξήσει την ακαμψία του καλωδίου



μερίδα).





2. Η μεγάλη τροφή μπορεί



Η βίδα σφαιρών μπορεί να επιτύχει τη μεγάλη τροφή (κίνηση) που οφείλεται της υψηλή αποδοτικότητα μετακίνησης και τη χαμηλή θερμότητα



παραγωγή.





3. Μεγάλης ακρίβειας εγγύηση


Το ζευγάρι βιδών σφαιρών παράγεται με συνέπεια με το παγκόσμιο πιό υψηλό επίπεδο μηχανημάτων και εξοπλισμού



κατασκευασμένος στην Ιαπωνία. Ιδίως, η θερμοκρασία και η υγρασία ελέγχονται αυστηρά στο εργοστάσιο



περιβάλλον για τη λείανση, τη συγκέντρωση, και τις διάφορες διαδικασίες επιθεώρησης, λόγω της τέλειας ποιότητας



διαχείριση. Το σύστημα εξασφαλίζει πλήρη ακρίβεια.





4. Έναντι της γλιστρώντας βίδας, η οδηγώντας ροπή είναι 1/3



Δεδομένου ότι υπάρχουν πολλές κυλώντας σφαίρες μεταξύ του άξονα βιδών του ζευγαριού βιδών σφαιρών και του καρυδιού, ο υψηλότερος



η αποδοτικότητα μετακίνησης μπορεί να ληφθεί. Έναντι του προηγούμενου ζευγαριού βιδών ολίσθησης, η οδήγηση



η ροπή φθάνει στο 1/3 ή λιγότερο, δηλ., η δύναμη που απαιτείται για να επιτύχει το ίδιο αποτέλεσμα μετακίνησης είναι 1/3 αυτό



από το ζευγάρι βιδών κυλίσματος. Είναι χρήσιμο να σωθεί η ηλεκτρική ενέργεια.





5. Η τροφή μικροϋπολογιστών μπορεί


Δεδομένου ότι το ζευγάρι βιδών σφαιρών χρησιμοποιεί την κίνηση σφαιρών, η αρχική ροπή είναι πολύ μικρή, και καμία να συρθεί



το φαινόμενο όπως η γλιστρώντας κίνηση εμφανίζεται, και η ακριβής μικροϋπολογιστής-σίτιση μπορεί να εγγυηθεί.



Δεύτερον, η ζώνη συγχρονισμού είναι μια ατελείωτη ζώνη με το σχοινί χαλύβδινων συρμάτων ή ίνα υάλου ως ισχυρό στρώμα και



καλυμμένος με το πολυουρεθάνιο (ζώνη συγχρονισμού πολυουρεθάνιου) ή το λάστιχο νεοπρενίου (λαστιχένια ζώνη συγχρονισμού). Ο εσωτερικός



η περιφέρεια της ζώνης γίνεται σε μια μορφή και τα πλέγματα δοντιών με την οδοντωτή τροχαλία ζωνών. Όταν



η ζώνη συγχρονισμού οδηγείται, η αναλογία μετάδοσης είναι ακριβής, η δύναμη στον άξονα είναι μικρή, η δομή είναι



συμπαγής, η αντίσταση πετρελαίου, η αντοχή είναι καλή, η εκτέλεση αντι-γήρανσης είναι καλή, ο γενικός



η θερμοκρασία χρήσης είναι -20°C-80°C, β<50m>



συγχρονισμός. Η κίνηση ζωνών συγχρονισμού αποτελείται από μια δακτυλιοειδή ζώνη με ένα ομοιόμορφα χωρισμένο κατά διαστήματα σχεδιάγραμμα δοντιών



στην εσωτερική περιφερειακή επιφάνεια και μια ρόδα με μια αντίστοιχη αναστόμωση. Συνδυάζει



πλεονεκτήματα των κινήσεων ζωνών, των κινήσεων αλυσίδων και των κινήσεων εργαλείων. Κατά περιστροφή, τη δύναμη διαβιβάζεται με να παγιδεψει



τα δόντια με τα αυλάκια δοντιών της ρόδας. Η σύγχρονη κίνηση ζωνών έχει μια ακριβή αναλογία μετάδοσης,



καμία ολίσθηση, δεν μπορεί να λάβει μια σταθερής ταχύτητας αναλογία, ομαλή μετάδοση, απορρόφηση δόνησης, χαμηλού θορύβου,



αναλογία σειρά, γενικά μέχρι 1:10 μετάδοσης. Η επιτρεπτή γραμμή επιταχύνεται σε 50M/S, παραδίδοντας τη δύναμη από



μερικά Watt στις εκατοντάδες των κιλοβάτ. Υψηλή αποδοτικότητα μετάδοσης, γενικά μέχρι 98%, συμπαγής δομή,



κατάλληλο για τη multi-axis μετάδοση, καμία λίπανση, καμία ρύπανση, έτσι μπορεί να λειτουργήσει στις θέσεις που δεν είναι



για να έχει τη ρύπανση και εργασίας το περιβάλλον είναι σκληρό. Αυτό το προϊόν χρησιμοποιείται ευρέως στο κλωστοϋφαντουργικό προϊόν, μηχανή



εργαλεία, καπνός, καλώδια επικοινωνιών, ελαφριά βιομηχανία, χημική βιομηχανία, μεταλλουργία, ενοργάνωση



εξοπλισμός, τρόφιμα, μεταλλεία, αυτοκίνητες και άλλες βιομηχανίες πετρελαίου, στους διάφορους τύπους μηχανικών



μετάδοση.



Χαρακτηριστικά της σύγχρονης ζώνης:


(1) ακριβής μετάδοση, καμία ολίσθηση κατά τη λειτουργία, και σταθερή αναλογία μετάδοσης


(2) ομαλή μετάδοση, με τον απομονωτή, μείωση δόνησης, χαμηλού θορύβου


(3) υψηλή αποδοτικότητα μετάδοσης, μέχρι 0,98, σημαντική ενέργεια - επίδραση αποταμίευσης


(4) εύκολη συντήρηση, καμία λίπανση, χαμηλό κόστος συντήρησης


(5) η αναλογία σειρά ταχύτητας είναι μεγάλη, γενικά μέχρι 10, η ταχύτητα γραμμών μπορεί να φθάσει σε 50m/s, με μια μεγάλη δύναμη



    σειρά μετάδοσης, μέχρι διάφορα Watt σε αρκετά κιλοβάτ


(6) μπορεί να χρησιμοποιηθεί για τη μεγάλης απόστασης μετάδοση με μια κεντρική απόσταση μέχρι 10m.


Τρίτον, διαφορετικά σημεία


1. Η εφαρμογή της βίδας είναι να μετατραπεί η περιστροφική κίνηση σε μια γραμμική κίνηση μέσω του καρυδιού.



η εφαρμογή της σύγχρονης μετάδοσης ζωνών είναι να μεταφερθεί η περιστροφική κίνηση, να αλλάξει την κατεύθυνση περιστροφής,



και αλλάξτε την αναλογία ταχύτητας. Η κίνηση φραγμών, με τον καλό χάλυβα, μπορεί να διαβιβάσει τη μεγάλη ροπή, ακριβής θέση,



και εύκολος να παραγάγει τη δόνηση αντίκτυπου όταν συχνή μετατροπή. Λόγω της κανένας-εκκαθάρισης μεταξύ



η βίδα και το καρύδι σφαιρών, η ακρίβεια της γραμμικής κίνησης είναι υψηλές, ειδικά στη συχνή μετατροπή χωρίς



αποζημίωση εκκαθάρισης. Η τριβή μεταξύ της βίδας σφαιρών και του καρυδιού είναι πολύ μικρή και είναι πολύ εύκολο



για να περιστραφεί. Μετάδοση ζωνών, ομαλή μετάδοση, αποβολή της δόνησης, εύκολη να ρίξει μακριά κάτω από βαρύ



φορτίο.


2. Λόγω κανενός χάσματος μεταξύ της βίδας σφαιρών και της θηλυκής βίδας, η ακρίβεια είναι υψηλή όταν γραμμικός



μετακίνηση, ειδικά όταν δεν χρειάζεται η συχνή μετατροπή την αποζημίωση χάσματος. Η τριβή



μεταξύ της σφαίρας η βίδα και το καρύδι είναι πολύ μικρές και είναι πολύ εύκολο να περιστραφεί. Η αρχή της σφαίρας



το καλώδιο βιδών πρόκειται να μετατρέψει την περιστροφική κίνηση στη γραμμική κίνηση και να μετατρέψει τη ροπή στην αξονική δύναμη αντιστροφής. Αυτό



έχει τα χαρακτηριστικά όπως η υψηλή ακρίβεια, η αντιστρεψιμότητα και η υψηλή αποδοτικότητα, η οποία είναι ένα πήδημα για το γραμμικό



σειρά κινήσεων.


3, η κίνηση ζωνών έχουν μια απλή δομή, μια ομαλή μετάδοση, ένα χαμηλότερο κόστος και μια απορρόφηση δόνησης απομονωτών



χαρακτηριστικά η βίδα και η μηχανή σφαιρών πρέπει να συνδεθούν με τη μέση της σύζευξης για να επιτύχουν εύκαμπτο



σύνδεση. Η ζώνη συγχρονισμού μπορεί να συνδεθεί άμεσα με τον άξονα παραγωγής μηχανών με μια σύγχρονη ρόδα.







Παρακαλώ χτυπήστε κάτω από την εικόνα στο βίντεο άποψης
