Υπόθεση: | Νέο | Άνεμος τύπος: | Επίδεσμος με βελόνα αντί για πτήση με πτήση |
---|---|---|---|
Λειτουργώντας σταθμός: | Μία σταθμός 3 βελόνες ως τρεις σταθμούς περιστροφέας | Ταχύτητα τυλίγματος: | 300RPM έως 500RPM σύμφωνα με το Wire Gauge |
Αυτόματος τύπος: | Πλήρως αυτόματο | Χρώμα μηχανών: | Λευκό ή ανά απαίτηση πελάτη |
Μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό | ||
Υψηλό φως: | μηχανή τυλίγματος σπειρών μηχανών,μηχανή τυλίγματος σπειρών στατών |

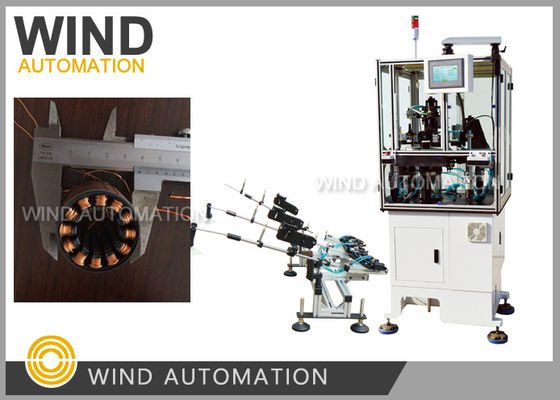

Τρεις φάσεις BLDC κινητήρας στατήρα περιέλιξη μηχανή περιέλιξης βελόνα τύπου όχι πτητικό περιέλιξηWIND-3A-TSM
Εφαρμογή:
Ηλεκτρονικοί στατορ BLDC με περιέλιξη βελόνας για τρεις φάσεις κινητήρα όπως ραπτομηχανή, κλιματιστικό συμπιεστή,
Συμπιεστήρας ψυγείου,υδροτρυπαντήρας αυτοκινητοβιομηχανίας,κινητήρας αντλίας καυσίμου με 6 πόλους, 9 πόλους, 12
στύλοι ή 18 στύλοι
Πλεονεκτήματα
- Δεν ξέρω.✔3 βελόνες αέρα 3 slots ταυτόχρονα, ευρύτερο μπορεί να ολοκληρώσει την περιτύλιξη σε3 φορές για 9πολ BLDC στατήρα
- Δεν ξέρω.✔ Μπορεί να ανεμίσει 6, 9, 12 πόλους στατορ που είναι πολλαπλάσια των 3slots
- Δεν ξέρω.✔ Η ταχύτητα περιστροφής μπορεί να ρυθμιστεί ανά διάμετρο καλωδίου από 0,08 mm έως 1,2 mm,
και βαρέα ή ελαφριά στατήρα, με μεγάλο ή μικρό ύψος στοίβας, έχουν καλή απάθεια χωρίς επικάλυψη
Χαρακτηριστικό:
Μηχανή περιστροφής στατορ χωρίς βούρτσα WIND-3A-TSMέχει σχεδιαστεί για την παραγωγή πολυπόλων 3 φάσεων στατορ
Η τροχιά του είναι τετράγωνη.Κάνει καλώδια τυλίγμα και συστοιχία ταυτόχρονα και αυτόματα.
Οι τρύπες, η περιστροφή βελόνων, η διαμόρφωση, η ευρεσιτεχνία, η τοποθέτηση του καλωδίου γέφυρας, τα καλώδια κοπής είναι πλήρως αυτόματα.
Παράμετρος:
Διάμετρος καλωδίου: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)
Δοκιμαστικό αναγνωριστικό του στατήρα: 15~65mm
μήκος πυρήνα:7-110mm
Στροφές 0-99999
Διαδικασία λειτουργίας: σταδιακή/αυτόματη
Στάτορες: 6 στύλοι, 9 στύλοι, 12 στύλοι, 18 στύλοι (προσαρμοσμένο)
Πίεση αέρα: 5-7 kg/τ.μ.
Δύναμη:2KW, AC220V 50/60Hz
Βάρος: περίπου 450 κιλά
Μέγεθος: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
Η μηχανή τυλίγματος BLDC WIND-3A-TSM χρησιμοποιεί βελόνα για να τυλίξει τα σπείρα προς τον στατήρα απευθείας, σε αντίθεση με
κάποιο εξωτερικό στατήρα ή κάποια καθολική μηχανή περιστροφής πύραυλου DC armature, το σύρμα κινείται μόνο στην τρύπα,
Έτσι, για την μηχανή περιτύλιξης βελόνας, πρέπει να υπάρχει αρκετός χώρος για την κίνηση της βελόνας.
Εάν πρέπει να αγοράσετε το μηχάνημα, πρέπει να ενημερώσετε τον προμηθευτή μηχανώντο σχέδιο του στατήρα σας και
ύψος, συμπεριλαμβανομένου του σημαντικού μεγέθους πλάτους τρύπας για τον έλεγχο επαρκούς χώρου για την κίνηση των βελόνων.
Η συσκευή περιστροφής βελόνων WIND-3A-TSM κάνει 3 περιστροφές ταυτόχρονα.
Ορισμένοι κατασκευαστές BLDC stator εξετάζει τη χρήση σχισμή σχισμή στον κινητήρα BLDC τους, ως σχισμή σχεδιασμού
Το σύστημα αυτό μπορεί να αποκτήσει καλύτερη ταχύτητα πλήρωσης και μαγνητική ροή, μέχρι τώρα ακόμη και κάποιοι Ιταλοί κατασκευαστές μηχανημάτων μπορεί
Έτσι, αν σκεφτείτε να χρησιμοποιήσετε στρέβλωση, μπορεί να χρειαστεί να κάνετε το περιτύλιγμα της τροχιάς
χειροκίνητα ή να επιλέξετε ένα ακριβό μηχάνημα περιτύλιξης κυλίνδρων.
Ερώτηση και Απάντηση:
1Ποιο είδος περιτύλιξης βελόνας του στατήρα θα επιλέξουμε για τον στατήρα μας στο συνημμένο σχέδιο;
Η μηχανή περιστροφής WIND-3A-TSM με συσκευή εξυπηρέτησης με δείκτη περιστροφής
Σύμφωνα με τα δεδομένα περιστροφής σας, αριθμός στροφών 27, διάμετρος καλωδίου 0,8mm,
Η ταχύτητα περιστροφής που προτείνουμε είναι 300RPM, και χρειάζονται περίπου 1 λεπτό για να πάρει 1pc τραυματισμό στατήρα,
Σε μια ώρα μπορείς να πάρεις πάνω από 60 κομμάτια.
3Ποιο είναι το υλικό που πρέπει να παρέχουμε για το ίχνος μηχανής;
Τα παρακάτω δείγματα απαιτούνται για την κατασκευή και την έναρξη λειτουργίας των μηχανών:
1- Κύβλος στατορίων 5 τεμάχια χωρίς περιέλιξη.
2- Στατήρα τραύματος 1pc.
3. Χαλκό σύρμα 1 ρόλο αρκετό για την επικάλυψη 15pcs stators
